경쟁력 있는 가격의 공장 직접 체크 밸브

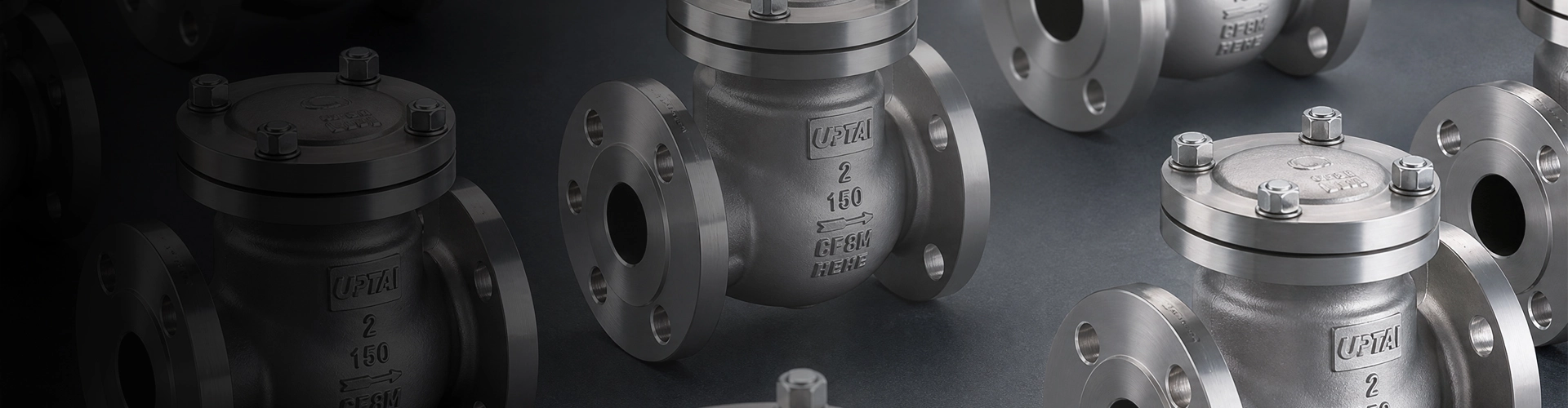

Shangtai 체크 밸브는 유체가 한 방향으로 흐르도록 하면서 흐름 방향이 바뀔 때 자동으로 역류를 방지하도록 설계되었습니다. 수동으로 작동되는 차단 밸브와 달리 이러한 자체 작동 밸브는 외부 액추에이터가 필요 없이 파이프라인의 압력 및 흐름 조건에 반응합니다.

역류 위험을 줄이고 연결된 배관 시스템을 보호하기 위해 일반적으로 펌프, 압축기 및 기타 공정 장비의 다운스트림에 설치됩니다. Shangtai는 수처리, 석유 및 가스, 화학 처리, 석유화학 플랜트, 발전, HVAC 및 일반 산업 응용 분야에 다양한 밸브 구조를 공급합니다.

다양한 파이프라인 조건에 따른 제품 유형

폐쇄 메커니즘은 개방 반응, 압력 손실, 설치 요구 사항 및 역류에 대한 저항에 직접적인 영향을 미칩니다. 적절한 구성을 선택하려면 파이프라인 흐름 특성과 보호되는 장비를 고려해야 합니다.

펌프 및 공정 장비의 역류 방지

펌프가 정지하거나, 압력 조건이 변경되거나, 배관 시스템의 연결된 부분 사이에서 유체가 이동할 때 역류가 발생할 수 있습니다. 적절하게 선택된 체크 밸브는 상류-하류 압력 관계가 변경되면 자동으로 닫혀 역류를 제한하는 데 도움이 됩니다.

펌프 토출 라인 주변에 설치하는 것이 특히 중요합니다. 밸브 유형, 닫힘 특성, 펌프 배출구로부터의 거리, 근처의 엘보우 또는 부속품이 시스템 동작에 영향을 미칠 수 있습니다. 압력 서지에 민감한 응용 분야의 경우 밸브 선택 시 폐쇄 반응과 수격 가능성을 평가해야 합니다.

크래킹 압력 및 흐름 요구 사항

크래킹 압력은 마개 요소를 시트에서 멀리 이동시키고 흐름이 시작되도록 하는 데 필요한 최소 차압을 나타냅니다. 이 매개변수는 저압, 중력 흐름 및 저속 시스템에서 특히 중요합니다.

개방 저항이 과도한 밸브는 원치 않는 압력 손실을 일으키거나 사용 가능한 압력이 제한된 시스템에서 흐름을 제한할 수 있습니다. 반대로, 폐쇄 특성은 불안정한 작동이나 역류 관련 압력 서지의 위험을 줄이기 위해 애플리케이션에 적합해야 합니다.

구성을 요청할 때 정상 및 최소 유량, 작동 압력, 사용 가능한 차압을 제공하면 적합한 내부 설계를 결정하는 데 도움이 될 수 있습니다.

물, 공정 및 산업 서비스용 소재

재료 선택은 작동 매체, 온도, 압력, 부식 조건 및 해당 프로젝트 요구 사항을 기반으로 해야 합니다. 밸브 구성에 따라 다양한 산업 서비스에 맞게 본체 및 내부 구성 요소 재질을 지정할 수 있습니다.

연결구 및 설치 방향

사용 가능한 연결 구성에는 플랜지형, 웨이퍼형, 러그형, 맞대기 용접형, 소켓 용접형, 나사산형 및 기타 프로젝트에 지정된 끝단이 포함될 수 있습니다. 선택한 연결은 파이프라인 치수, 압력 등급, 설치 방법 및 해당 연결 표준과 일치해야 합니다.

모든 디자인이 모든 설치 방향에 적합한 것은 아닙니다. 일부 모델은 수평 및 수직 파이프라인에서 작동할 수 있지만 다른 모델은 특정 흐름 방향이나 설치 위치가 필요합니다. 항상 시운전 전에 밸브 흐름 화살표와 제조업체의 설치 요구 사항을 확인하십시오.

수직 설치의 경우 유체 흐름 방향과 폐쇄 요소의 중량 또는 스프링 특성이 열기 및 닫기 동작에 영향을 미칠 수 있습니다. 밸브 구성을 선택할 때 이러한 요소를 고려해야 합니다.

소음, 진동 및 수격 현상 감소

불안정한 흐름 상태에서 마개 요소가 반복적으로 열렸다 닫히면 소음이나 진동이 발생할 수 있습니다. 잘못된 크기, 낮거나 변동하는 유속, 난기류, 잔해, 펌프나 엘보우 근처의 부적절한 설치 등이 이러한 현상의 원인이 될 수 있습니다.

수격 현상은 유체 속도가 급격하게 변하는 시스템에서 또 다른 중요한 고려 사항입니다. 공칭 배관 크기만을 기준으로 밸브를 선택하기보다는 밸브 폐쇄 특성, 배관 레이아웃, 펌프 작동 및 시스템 용량을 함께 평가해야 합니다.

산업용 배관 시스템의 응용

이러한 자동 작동 밸브는 역류가 장비 작동, 공정 안정성 또는 파이프라인 성능에 영향을 미칠 수 있는 모든 곳에 사용됩니다. 적합한 구성은 매체, 흐름 조건, 압력, 온도 및 설치 배열에 따라 다릅니다.

제조 및 검사

Shangtai는 지정된 밸브 구성 및 적용 요구 사항에 따라 생산, 검사 및 공급을 관리합니다. 품질 관리에는 치수 검사, 재료 검증, 압력 테스트, 밀봉 성능, 작동 점검 및 기타 적용 가능한 검사 절차가 포함될 수 있습니다.

Shangtai 밸브는 ISO 9001, CE 및 EAC 인증을 받았습니다. 선택한 제품은 프로젝트에서 요구하는 경우 API 6D 및 API 598을 포함한 해당 국제 표준에 따라 제조 및 테스트될 수도 있습니다.

올바른 체크 밸브를 지정하는 방법

밸브 선택은 파이프 직경만 고려하기보다는 작동 조건을 고려하여 선택해야 합니다. 매체, 유속, 압력, 온도, 설치 방향, 허용되는 압력 손실 및 역류에 필요한 응답은 모두 적절한 밸브 구성에 영향을 미칩니다.

펌프 및 압축기 시스템의 경우 정상 및 최대 유량, 작동 압력, 파이프 크기, 장비 유형 및 알려진 압력 서지 또는 수격 현상 조건을 제공하십시오. 저압 시스템의 경우 크래킹 압력과 최소 작동 유량은 특히 유용한 선택 매개변수입니다.

파이프라인 도면, 밸브 일정, 장비 데이터 시트 또는 기존 밸브 사양을 제공할 수도 있습니다. Shangtai는 구성 및 견적을 준비하기 전에 사용 가능한 정보를 검토할 수 있습니다. 기타 산업용 밸브 제품을 보려면 다음 사이트를 방문하세요.상하이 밸브 제품군.
