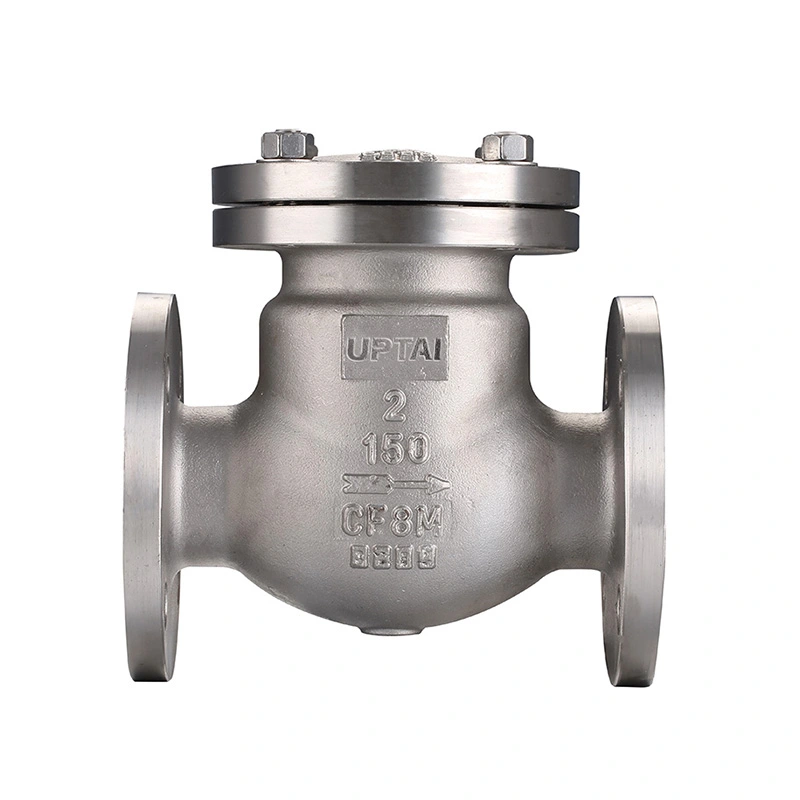

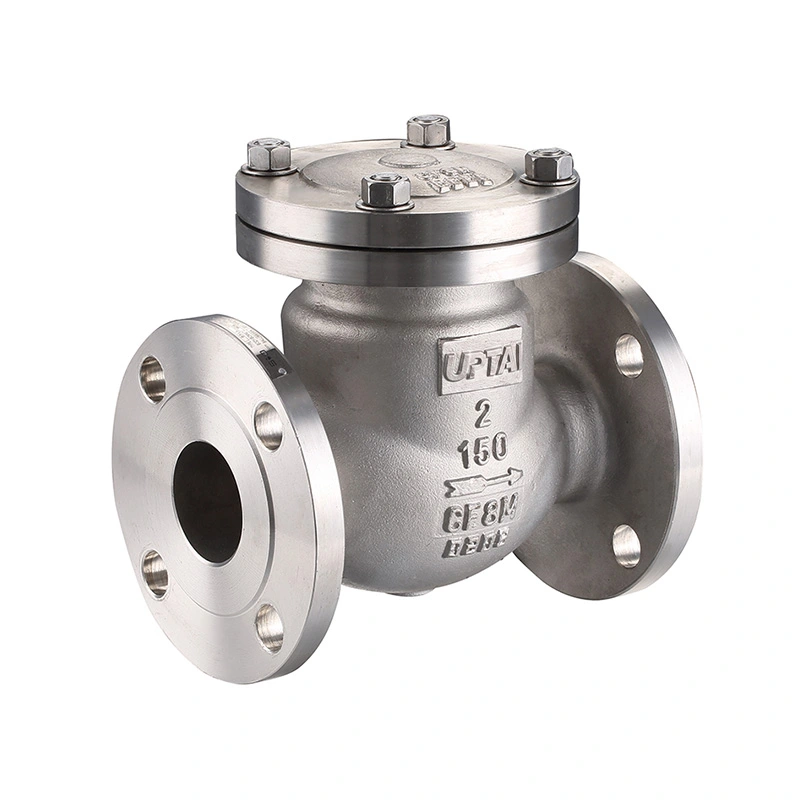

스윙 체크 밸브 ANSI 클래스 150

스윙 체크 밸브 ANSI 클래스 150은 산업용 배관의 흐름 방향을 제어하기 위한 힌지 디스크가 있는 체크 밸브입니다. 디스크는 공정 흐름과 함께 움직이며 흐름이 떨어지거나 역전되면 닫힙니다. 정상 작동에는 외부 액추에이터가 필요하지 않습니다.

이 밸브는 물, 증기, 오일, 가스, 해수 및 산업용 유체에 사용할 수 있습니다. 지정된 구성은 본체와 디스크에 CF8M 스테인리스 스틸을 사용하고 시트에 F316을 사용합니다. 밸브 선택은 실제 매체, 압력, 온도, 파이프 크기 및 설치 배열을 기반으로 해야 합니다.

주요 치수

밸브 구조

밸브는 주로 본체, 힌지 디스크, 시트, 힌지 메커니즘 및 밀봉 구성 요소로 구성됩니다. 디스크는 본체 내부에 장착되며 작동 중에 힌지를 중심으로 회전합니다. 이러한 배열을 통해 밸브는 전방 흐름으로 열리며 흐름 조건이 변경되면 시트쪽으로 복귀할 수 있습니다.

힌지 디스크

매체가 밸브를 통해 흐를 때 디스크가 시트에서 멀어집니다. 전방 흐름이 감소하면 디스크가 닫힌 위치로 다시 이동합니다. 디스크 이동은 유속, 설치 위치 및 내부 밸브 형상의 영향을 받습니다.

시트 및 밀봉 표면

나열된 시트 재질은 ASTM A182 F316입니다. 시트와 디스크 밀봉 표면은 밸브가 닫힐 때 차단 인터페이스를 형성합니다. 누출이나 비정상적인 폐쇄가 관찰되면 유지 관리 중에 상태를 점검해야 합니다.

흐름 방향 및 설치

밸브는 몸체에 표시된 흐름 방향에 따라 설치되어야 합니다. 설치하기 전에 화살표, 연결 치수 및 밸브 주변의 여유 공간을 확인하십시오. 디스크에는 주변 배관이나 장비와 접촉하지 않고 작동 범위 내에서 이동할 수 있는 충분한 공간이 있어야 합니다.

수평 설치

스윙 체크 밸브에는 수평 설치가 일반적으로 사용됩니다. 밸브는 디스크가 자유롭게 움직일 수 있고 전방 흐름이 감소할 때 시트로 돌아갈 수 있도록 위치해야 합니다.

수직 설치

수직 설치는 밸브 설계와 흐름 방향에 따라 다릅니다. 실제 흐름 조건에서 디스크가 올바르게 닫히도록 설치해야 합니다. 특정 모델과 파이프라인 배열은 설치 전에 확인되어야 합니다.

파이프라인 연결

나열된 연결 사양에는 NPT 및 BSP 스레드가 포함됩니다. 상대 파이프 또는 피팅은 해당 스레드 사양을 사용해야 합니다. 설치 중에 밸브 본체나 나사산 연결부를 손상시킬 수 있는 과도한 조임 힘을 피하십시오.

유량 및 압력 특성

밸브가 열리면 디스크가 유로에서 멀어집니다. 밸브를 통한 압력 강하는 크기, 내부 통로, 유량 및 매체 특성에 따라 달라집니다. 고유량 시스템의 경우 파이프 크기만 선택하기보다는 필요한 유량에 따라 밸브 크기를 선택해야 합니다.

나열된 압력 등급은 CL150이며 최대 압력은 285PSI입니다. 허용 사용 압력은 온도 및 재질에 따라 달라질 수 있으므로 사용 압력 및 온도를 해당 압력-온도 등급과 함께 확인해야 합니다.

흐름 조건이 변화하는 펌프 배출 라인 및 기타 시스템의 경우 밸브 응답을 전체 파이프라인 설계의 일부로 고려해야 합니다. 흐름의 급격한 변화는 디스크 움직임과 시스템 압력에 영향을 미칠 수 있습니다.

워터해머 고려사항

흐르는 유체가 정지되거나 급격하게 방향이 바뀔 때 수격 현상이 발생할 수 있습니다. 상당한 흐름이 여전히 파이프라인을 통해 이동하는 동안 디스크가 닫히면 체크 밸브가 압력 서지를 유발할 수 있습니다.

압력 서지의 심각도는 유속, 파이프 길이, 유체 특성, 밸브 폐쇄 특성 및 펌프 작동과 같은 요인에 따라 달라집니다. 수격 현상이 우려되는 경우 체크 밸브와 전체 배관 시스템을 함께 평가해야 합니다.

보다 제어된 디스크 이동이 필요한 시스템의 경우 천천히 닫히는 방식, 댐핑 또는 균형추 구성을 고려할 수 있습니다. 적절한 구조는 실제 파이프라인 조건과 프로젝트 요구 사항에 따라 다릅니다.

재료 및 서비스 조건

지정된 바디와 디스크 재질은 ASTM A351 CF8M(316)이고, 시트는 ASTM A182 F316입니다. 이러한 재료는 스테인리스강이 공정 매체와 호환되는 다양한 산업 응용 분야에 적합합니다.

실제 유체 구성, 농도, 온도 및 압력에 대해 재료 호환성을 확인해야 합니다. 해수 및 화학물질 서비스는 염화물 노출 및 부식 조건을 추가적으로 고려해야 할 수도 있습니다.

요청 시 다른 재료 옵션도 제공됩니다. 특수 용도의 경우 필요한 본체, 디스크 및 시트 재질을 생산 전에 확인해야 합니다.

일반적인 응용 분야

펌프 배출 배관:펌프가 정지하거나 작동 조건이 변경될 때 역류를 제한하기 위해 펌프 다운스트림에 사용됩니다.

물 처리:자동 단방향 흐름 제어가 필요한 호환 가능한 물 및 공정 라인에 적용됩니다.

석유화학 배관:지정된 압력, 온도 및 재료 한계 내에서 호환 가능한 오일, 가스 및 공정 유체와 함께 사용됩니다.

전력 및 유틸리티 시스템:역류를 제어해야 하는 선택된 물, 유틸리티 및 공정 라인에 적합합니다.

해수 시스템:재료가 실제 해수 조건에 적합한 경우 스테인리스강 구성을 고려할 수 있습니다.

일반 산업용 배관:자체 작동 비복귀 기능이 필요한 장비 및 공정 라인에 사용됩니다.

선택 가이드

견적 및 기술 검토를 위해 공칭 크기, 압력 ​​등급, 연결 유형, 설치 방향, 매체, 작동 압력, 온도 및 재료 요구 사항을 제공하십시오. 해수, 부식성 매체 또는 수격 현상과 같은 특수 서비스 조건도 식별해야 합니다.

테스트 및 검사

지정된 설계 및 제조 표준은 ASME B16.34이며, 테스트 및 검사를 위해 API 598이 나열되어 있습니다. 적용 가능한 검사 절차에는 밸브 본체, 밀봉 영역, 치수 및 압력 성능이 포함될 수 있습니다.

쉘 테스트

쉘 테스트는 지정된 테스트 조건에서 조립된 밸브의 압력 경계를 확인합니다. 테스트 압력과 유지 시간은 해당 검사 요구 사항을 따라야 합니다.

시트 누출 테스트

시트 테스트는 닫힌 밸브가 지정된 누출 허용 기준을 충족하는지 확인합니다. 테스트 조건은 해당 표준 및 밸브 사양에 따라 다릅니다.

최종검사

최종 검사에는 치수 검사, 연결 검사, 표면 상태, 식별 표시 및 작동 동작이 포함될 수 있습니다. 필수 검사 기록이나 자재 문서는 주문 요구 사항에 따라 제공될 수 있습니다.

운영 및 유지보수

시운전 전에 밸브 방향, 흐름 방향 및 파이프라인 청결도를 확인하십시오. 파이프라인에 남아 있는 이물질은 작동 중에 디스크나 밀봉 표면에 영향을 미칠 수 있습니다.

서비스 중에 비정상적인 소음, 진동, 반복되는 디스크 이동 또는 역류를 조사해야 합니다. 이러한 조건은 유속, 설치, 밸브 크기 또는 운영 체제의 변경과 관련될 수 있습니다.

검사 또는 유지보수 전에 파이프라인을 격리하고 감압하십시오. 디스크, 힌지 메커니즘, 시트 표면 및 본체 연결부에 마모, 침전물 또는 손상이 있는지 확인하십시오. 상태가 더 이상 해당 유지 관리 요구 사항을 충족하지 않는 경우 구성 요소를 교체하십시오.

FAQ

Q1: 스윙 체크 밸브 ANSI 클래스 150이란 무엇입니까?

스윙 체크 밸브 ANSI 클래스 150은 클래스 150 압력 등급의 힌지 디스크 체크 밸브입니다. 프로세스 흐름을 이용하여 디스크를 열고 흐름이 감소하거나 역류할 때 닫히므로 호환되는 산업용 배관에서 자동 역류 방지에 적합합니다.

Q2: 스윙 체크 밸브에는 액추에이터가 필요합니까?

아니요. 디스크는 파이프라인의 흐름 및 압력 조건에 따라 자동으로 작동합니다. 정상적인 체크 밸브 작동에는 공압식, 전기식 또는 유압식 액츄에이터가 필요하지 않습니다.

Q3: 스윙 체크 밸브를 선택할 때 어떤 정보가 필요합니까?

주요 정보에는 파이프 크기, 압력 ​​등급, 연결 유형, 설치 방향, 매체, 작동 압력, 온도, 재료 요구 사항 및 부식, 수격 현상 또는 검사와 관련된 특수 요구 사항이 포함됩니다.

Q4: 스테인레스 스틸 구조를 바닷물에 사용할 수 있나요?

적합한 해수 적용을 위해 고려할 수 있지만, 염화물 농도, 온도, 흐름 조건 및 기타 부식 요인을 기준으로 재료 호환성을 평가해야 합니다. 선택하기 전에 스테인레스 스틸 등급을 확인해야 합니다.

Q5: 밸브를 설치한 후 역류가 발생할 수 있는 원인은 무엇입니까?

가능한 원인으로는 잘못된 설치 방향, 자유롭게 움직일 수 없는 디스크, 손상된 밀봉 표면, 밸브 내부의 이물질, 부적절한 크기 또는 의도한 범위를 벗어난 작동 조건 등이 있습니다. 시스템을 안전하게 격리한 후 밸브와 주변 배관을 검사해야 합니다.

Q6: 밸브를 고온 매체에 사용할 수 있습니까?

나열된 온도 범위는 -25℃ ~ 150℃입니다. 높은 온도에서의 실제 사용은 압력-온도 등급과 본체, 디스크 및 시트 재료와 매체의 호환성을 확인해야 합니다.

Q7: 다른 재료도 사용할 수 있나요?

예. 요청 시 다른 재료 구성도 가능합니다. 필요한 재료는 매체, 압력, 온도, 부식 조건 및 해당 프로젝트 요구 사항에 따라 지정되어야 합니다.
