기술적 통찰력: 2000 WOG 2피스 하이 플랫폼 볼 밸브 - 설계 기능 및 응용 환경

도시가스 압력 조절 스테이션의 중압 출구 파이프라인은 4.0 MPa의 설계 압력에서 작동합니다. 시스템은 원격 파견 및 비상 차단을 위해 SCADA 시스템과의 통합이 필요합니다. 밸브는 외부 누출이 없고 유지 관리가 필요 없는 긴 간격을 제공해야 하며 지역에 대한 가스 공급이 중단되지 않도록 인라인 서비스를 지원해야 합니다.

NPT 나사산 끝단과 RPTFE 강화 시트가 있는 CF8(304 스테인레스 스틸) 소재의 2000 WOG 2피스 하이 플랫폼 볼 밸브가 선택되었으며 직접 장착된 방폭 전동 액추에이터가 장착되었습니다. 밸브의 압력 등급은 실제 작동 압력을 훨씬 초과합니다.

• 밸브 본체와 씰은 장기간 낮은 응력 조건에서 작동하여 씰 크리프를 크게 줄입니다. 서비스 수명은 다음 이상으로 연장됩니다.50%표준 PN40 볼 밸브와 비교.

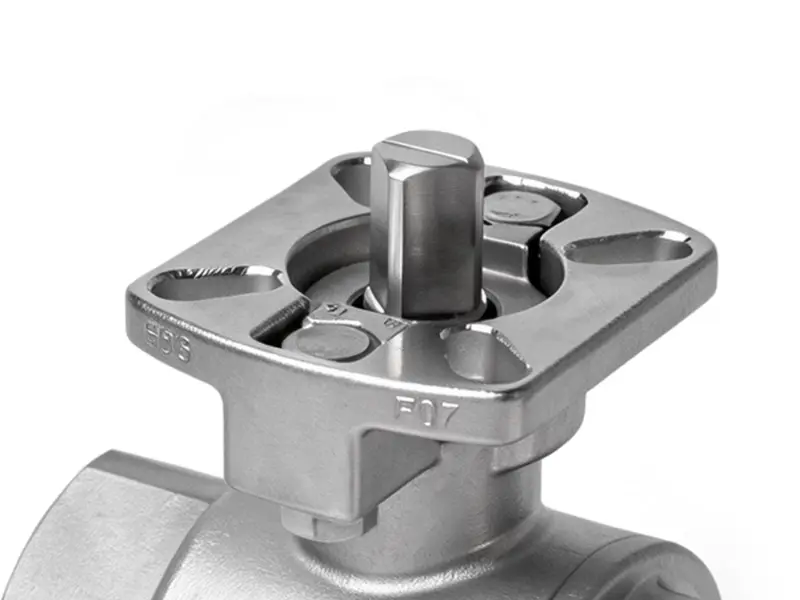

• ISO 5211 표준 하이 플랫폼을 사용하면 어댑터 브래킷 없이 액추에이터를 직접 장착할 수 있어 설치 시간이 단축됩니다.30%안정적인 원격 제어 정확도를 위해 더 높은 동축성을 보장합니다.

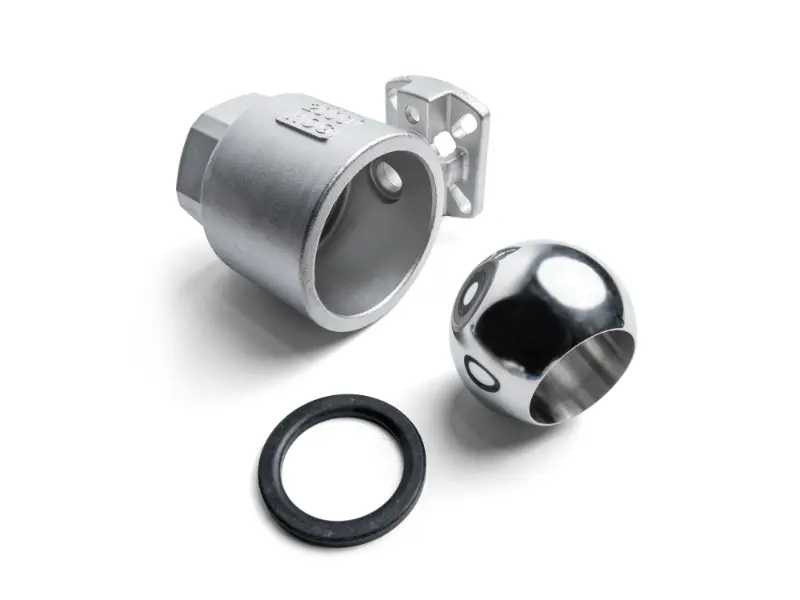

• 2피스 분할 본체 설계는 파이프라인을 절단하지 않고도 인라인 분해 및 씰 교체를 지원하여 지역 유지 관리 중단 시간을 다음과 같이 줄입니다.70%.
• 플로팅 볼 양방향 실링 구조로 외부 누출이 전혀 없어 안전한 가스 전달이 보장되며 도시가스 설계 사양을 준수합니다.

대규모 정유소에 있는 순환 냉각수 시스템의 고압 분기는 2.5MPa에서 작동하며 파이프라인에 간헐적인 수격 충격이 발생합니다. 원래 표준 PN25 볼 밸브는 빈번한 시트 누출과 본체 변형 문제를 겪었고 유지 관리를 위해 파이프라인 절단이 필요하여 생산 중단이 발생했습니다.

WCB 탄소강 재질의 2000 WOG 2피스 하이 플랫폼 볼 밸브로 교체되었으며, 전체 포트 흐름 경로를 갖추고 프로그래밍된 켜기/끄기 제어를 위한 공압식 액추에이터와 쌍을 이룹니다.

• 2000 WOG 헤비듀티 밸브 본체는 표준 PN25 밸브보다 훨씬 우수한 수격 저항을 제공하며10MPa본체 변형이나 밀봉 실패 없이.
• 전체 포트 설계로 인해 다음보다 적은 압력 손실이 발생합니다.0.03MPa, 순환 펌프 부하를 다음과 같이 줄입니다.5%주목할 만한 장기적 에너지 절감 효과를 제공합니다.
• 높은 플랫폼에 직접 장착된 공압식 액추에이터는 다음보다 짧은 시간에 반응합니다.1초, 자주 프로그래밍된 스위칭 작업에 적합합니다.
• 2피스 밸브 본체를 사용하면 볼 코어에서 스케일과 잔해물을 청소하기 위해 신속하게 분해할 수 있으므로 파이프라인 절단이나 생산 중단 없이 유지 관리 효율성이 두 배로 늘어납니다.

대규모 상업 단지의 스크류형 수냉식 냉각기는 R134a 냉매를 사용하며, 메인 라인은 1.8MPa로 작동합니다. 밸브는 냉매 누출을 방지하기 위해 우수한 밀봉 성능을 가져야 하며, 빌딩 자동화 시스템(BAS)을 통한 그룹 제어를 위한 전동 액추에이터와 호환되어야 합니다.

2000 WOG 2피스 하이 플랫폼 볼 밸브, CF8 스테인리스 스틸, 특수 냉매 씰링 시트 및 직접 장착형 소형 전동 액추에이터 포함.

• 정밀 밀봉 기능을 갖춘 고압 정격 밸브 본체는 냉매 누출 제로를 달성하여 냉각 용량 손실 및 환경 배출 문제를 제거합니다.
• 표준화된 ISO 5211 하이 플랫폼 인터페이스는 다음과 같이 냉각기 배치 조립 효율성을 향상시킵니다.30%. 액추에이터는 맞춤형 어댑터 없이 보편적으로 교체 가능하므로 판매 후 교체가 더 쉽습니다.
• 2피스 구조는 파이프라인 용접부를 손상시키지 않고 주요 냉각기 정밀 검사 중에 분해 및 유지 관리를 용이하게 하여 유지 관리 비용을 절감합니다.40%.
• 공칭 정격보다 훨씬 낮은 작동 압력으로 인해 씰 노화가 크게 느려지고 유지 관리가 필요 없는 간격이 이상으로 늘어납니다.3년.

일일 화학 공장의 계면활성제 원료 이송 라인은 약한 부식성 매체를 사용하여 1.6 MPa에서 작동합니다. 밸브는 원격 제어를 지원하고 분해 및 청소가 용이해야 하며 배치 전환에 대한 위생 요구 사항을 충족해야 합니다.

풀 포트 설계, PTFE 시트 및 방폭형 공압 액추에이터를 갖춘 CF8M(316 스테인리스 강) 소재의 2000 WOG 2피스 하이 플랫폼 볼 밸브입니다.

• 316 스테인리스 스틸 본체는 가벼운 부식에 강합니다. 전체 포트 설계에는 흐름 불감대가 없어 물질 축적 및 품질 저하를 줄여 일상적인 화학 생산 위생 요구 사항을 충족합니다.
• 감소된 조건에서 장기간 스트레스가 적은 작동을 통해 배치 전환 간의 매체 투과 위험과 교차 오염이 제거됩니다.
• ISO 높은 플랫폼에 직접 장착된 방폭형 공압식 액츄에이터는 추가 수정 없이 화학 작업장의 방폭 요구 사항을 직접 충족합니다.
• 2피스 분할 설계로 내부 세척 및 멸균을 위한 신속한 분해가 가능하며, 배치 전환 세척 시간을 다음과 같이 단축합니다.60%.

음료 제조 공장의 고온 CIP(Clean-in-Place) 시스템은 80°C 알칼리성 세척제를 사용하여 3.0 MPa에서 작동합니다. 밸브는 온도 및 부식 방지 기능을 갖추고 안정적인 밀봉 기능을 제공하며 자동화된 프로그램 제어를 지원하고 식품 GMP 표준을 준수해야 합니다.

CF8 스테인리스 스틸 소재의 식품 등급 2000 WOG 2피스 하이 플랫폼 볼 밸브, RPTFE 강화 고온 시트 및 직접 장착형 위생 공압식 액추에이터가 장착되어 있습니다.

• 3.0MPa 작동 압력은 2000 WOG 공칭 정격보다 훨씬 낮으므로 높은 온도에서도 씰 파손이나 본체 변형 위험 없이 충분한 압력 예비력을 제공합니다.
• RPTFE 강화 시트는 우수한 온도 및 내화학성을 제공하며 표준 PTFE 시트의 사용 수명이 두 배로 길고 고온 세척액에 의한 지속적인 세척에도 견딜 수 있습니다.
• 높은 플랫폼 직접 장착 설계로 액추에이터-밸브 인터페이스에 위생 불감대가 생기지 않고 세척 및 소독이 용이하며 식품 산업 GMP 인증 요구 사항을 완벽하게 준수합니다.
• 2피스 밸브 본체를 사용하면 전체 파이프라인을 제거하지 않고도 내부 청결도 검사를 위해 신속하게 분해할 수 있어 일상적인 검사 및 유지 관리가 단순화됩니다.
