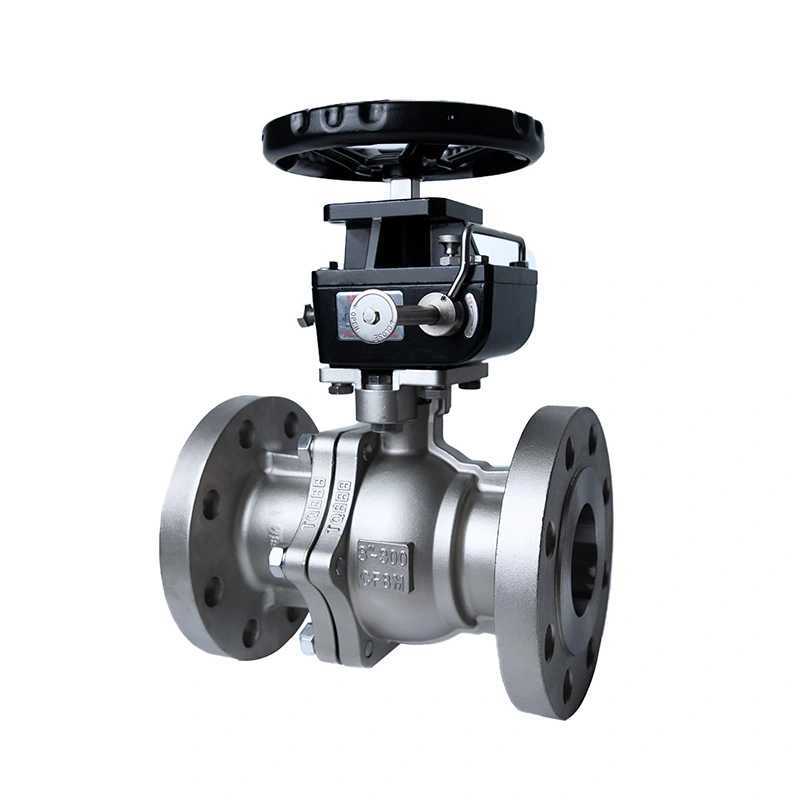

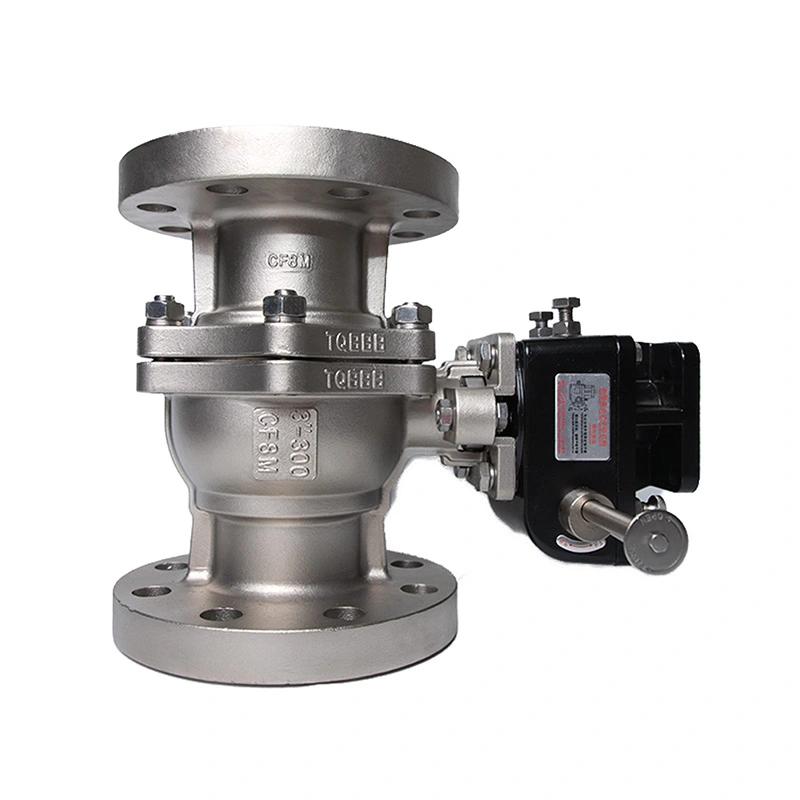

액추에이터용 ISO 5211 베이스가 있는 ANSI 300LB 플랜지 볼 밸브

액추에이터용 ISO 5211 베이스가 포함된 ANSI 300LB 플랜지형 볼 밸브는 클래스 300 플랜지형 밸브 및 액추에이터 준비 작동이 필요한 산업용 파이프라인 격리용으로 구성되었습니다. 스테인레스 스틸 압력 경계 및 내부 구성 요소는 나열된 압력 및 온도 범위에 대해 지정되며, 밸브 구성은 응용 분야에 따라 수동, 공압 또는 전기 작동과 일치할 수 있습니다.

Shangtai는 중국 저장성 원저우에서 산업용 볼 밸브를 제조하며 해당 제품 요구 사항에 따라 가공, 조립, 압력 테스트, 검사 및 최종 준비를 수행합니다. 프로젝트 주문의 경우 생산 전에 밸브 치수, 재료 구성, 액추에이터 요구 사항, 도면 및 기술 문서를 확인할 수 있습니다.

주요 치수

밸브 구성 및 재료 선택

밸브는 ASTM A351 CF8M(316) 구조의 스테인리스 스틸 본체를 사용하고 볼과 스템은 ASTM A182 F316으로 지정됩니다. 이러한 재료는 압력 경계 및 주요 습식 부품에 대해 일관된 스테인리스강 구성을 제공합니다. 15% 필러를 함유한 PTFE로 구성된 RPTFE 시트는 명시된 작동 범위에 맞게 선택되며 주문하기 전에 실제 공정 매체와 온도에 대해 확인해야 합니다.

스테인레스 스틸 바디

ASTM A351 CF8M(316) 본체는 밸브의 주요 압력 함유 구조를 형성합니다. 재료 호환성과 내식성이 중요한 선택 요소인 산업용 매체의 경우 스테인리스강 구조를 고려할 수 있습니다.

316 볼과 스템

볼과 스템은 나열된 구성에 따라 ASTM A182 F316 재료를 사용합니다. 볼은 1/4 회전 흐름 제어 요소를 제공하고 스템은 핸들 또는 액추에이터의 작동 토크를 볼로 전달합니다.

RPTFE 좌석

RPTFE 시트는 볼 주위에 밀봉 인터페이스를 제공합니다. 밸브 시트 호환성은 공정 유체마다 다를 수 있으므로 매체, 작동 온도, 압력 및 필요한 서비스 조건을 기준으로 시트 선택을 확인해야 합니다.

클래스 300 플랜지형 볼 밸브 구성

클래스 300 구성은 클래스 150보다 더 높은 압력 클래스가 필요한 배관 시스템용으로 고안되었습니다. 나열된 최대 압력은 740PSI이지만 허용 작동 압력은 공칭 클래스만으로 결정되어서는 안 됩니다. 실제 압력 성능은 밸브 크기, 재질, 온도 및 적용 가능한 압력-온도 등급에 따라 달라집니다.

RF 플랜지 끝은 일치하는 파이프라인 플랜지에 볼트로 연결된 연결을 제공합니다. 선택 시 배관 시스템과 비교하여 공칭 파이프 크기, 플랜지 치수, 압력 등급, 외장 유형, 개스킷 배열, 볼트 사양 및 사용 가능한 설치 공간을 모두 확인해야 합니다.

ISO 5211 액추에이터 장착

액추에이터용 ISO 5211 베이스가 있는 ANSI 300LB 플랜지형 볼 밸브는 ISO 5211 장착 인터페이스를 통해 자동화된 작동을 위해 구성할 수 있습니다. 액츄에이터는 밸브 크기에만 의존하기보다는 밸브 작동 토크 및 실제 사용 조건에 따라 선택해야 합니다.

자동화된 온/오프 제어를 위해 공압 및 전기 액추에이터를 고려할 수 있습니다. 제어 시스템에 따라 솔레노이드 밸브, 리미트 스위치, 위치 피드백 장치 또는 포지셔너와 같은 추가 구성 요소가 필요할 수 있습니다. 조립하기 전에 사용 가능한 장착 인터페이스, 액추에이터 토크, 회전 각도, 전원 또는 공기 공급 및 제어 신호를 확인해야 합니다.

수동 조작

밸브가 로컬로 작동되고 자동 제어가 필요하지 않은 경우 수동 작동을 사용할 수 있습니다. 밸브 크기, 설치 위치, 작동 빈도, 필요한 작동 토크에 따라 작동 방법을 선택해야 합니다.

공압 작동

공압식 작동은 압축 공기를 사용할 수 있고 빠른 1/4회전 작동이 필요한 시스템에 적합합니다. 액추에이터 토크에는 밸브의 작동 조건과 시트 마찰에 대한 적절한 허용치가 포함되어야 합니다.

전기 작동

밸브를 전기 제어 시스템에 통합해야 할 때 전기 작동을 사용할 수 있습니다. 액추에이터 선택 시 전압, 듀티 사이클, 토크, 이동 제한, 피드백 요구 사항 및 환경 조건을 확인해야 합니다.

생산 과정

1. 기술적인 확인

생산 전에 필요한 밸브 크기, 클래스 300 등급, 본체 및 트림 재료, 작동 매체, 온도, 시트 구성, 연결 치수, 작동 방법 및 액추에이터 요구 사항을 검토합니다. 밸브가 대규모 배관 또는 자동화 프로젝트의 일부인 경우 도면 및 기술 사양을 확인할 수 있습니다.

2. 자재 준비 및 검사

해당 생산 및 검사 요구사항에 따라 입고 자재와 구매한 구성품을 점검합니다. 추적성이 필요한 주문에 대해서는 재료 식별, 치수, 표면 상태 및 지원 재료 문서를 검토할 수 있습니다.

3. CNC 가공

CNC 가공은 밸브 본체 인터페이스, 플랜지 표면, 볼 및 스템 부품, 밀봉 영역, 볼트 구멍 및 기타 정밀 기능에 사용됩니다. 밸브 본체, 파이프라인 연결 및 작동 구성 요소 간의 적절한 정렬을 유지하려면 치수 제어가 중요합니다.

4. 구성 요소 준비

밸브 볼, 밀봉 표면, 스템, 시트, 패킹, 개스킷, 패스너 및 기타 구성 요소는 조립 전에 준비됩니다. 표면 마감 및 청소 요구 사항은 재료와 용도에 따라 다릅니다.

5. 조립 및 공정검사

내부 구성 요소는 지정된 구성에 따라 조립됩니다. 검사에는 스템 정렬, 볼 이동, 씰링 부품 설치, 플랜지 치수, 본체 조립 및 액추에이터 장착 인터페이스 치수가 포함될 수 있습니다.

6. 압력 및 기능 테스트

완성된 밸브는 적용 가능한 쉘 압력 및 시트 누출 테스트를 거칩니다. 작동 기능, 토크 관련 조건, 외관, 표시 및 기타 특정 검사 항목도 확인하여 출시됩니다.

7. 최종검사 및 포장

최종 검사에는 제품 식별, 필수 문서, 밸브 상태, 보호 커버, 액세서리 및 포장이 포함됩니다. 취급 시 손상 위험을 줄이기 위해 운송 중에 플랜지 면과 기타 노출된 연결 표면을 보호해야 합니다.

일반적인 응용 분야

수처리 및 유틸리티 배관

선택한 재료가 서비스 매체와 호환되는 경우 수처리 장비, 유틸리티 파이프라인, 펌핑 시스템 및 관련 산업용수 응용 분야의 격리에 사용됩니다.

석유 및 가스 시스템

압력 등급, 재료 사양, 시트 구성 및 해당 표준이 프로젝트 요구 사항을 충족하는 석유 및 가스 시스템의 파이프라인 격리 및 장비 연결에 적용됩니다.

화학 처리

호환 가능한 화학 공정 매체에 대해 지정할 수 있습니다. 재료 선택은 화학적 조성, 농도, 온도, 압력 및 몸체, 볼, 스템 및 시트에 대한 잠재적 영향을 고려해야 합니다.

전력 및 산업 공정 시스템

플랜지 연결 및 클래스 300 구성으로 인해 이 밸브는 볼트 파이프라인 연결 및 1/4회전 격리가 필요한 일부 산업 공정, 유틸리티 및 전력 시스템 배관에 적합합니다.

선택 및 설치 고려 사항

밸브 선택은 공칭 파이프 크기보다는 실제 작동 조건에서 시작되어야 합니다. 주문하기 전에 다음 정보를 확인해야 합니다.

중간:유체를 식별하고 몸체, 볼, 스템, 시트, 패킹, 가스켓 재질과의 호환성을 확인하십시오.

압력과 온도:정상 및 최대 작동 압력, 온도 범위, 압력 변동 및 적용 가능한 압력-온도 등급을 확인하십시오.

플랜지 연결:밸브 플랜지 크기, 클래스 300 등급, RF 표면, 볼트 구멍 배열, 개스킷 유형 및 파이프라인 플랜지 치수를 일치시키십시오.

흐름 및 포트 구성:유량, 압력 강하 및 배관 요구 사항에 따라 전체 포트 또는 축소 포트 구성이 필요한지 확인하십시오.

액추에이터:자동화된 밸브의 경우 필요한 작동 토크, 액추에이터 유형, 전원 또는 공기 공급, 제어 신호 및 피드백 요구 사항을 제공하십시오.

설치:파이프라인 플랜지는 볼트 체결 전에 올바르게 정렬되어야 합니다. 파이프 정렬 불량을 보상하기 위해 밸브를 강제로 제자리에 배치해서는 안 되며, 작동 중에 밸브는 지정된 압력 및 온도 제한 내에서 유지되어야 합니다.

테스트 및 문서화

밸브 검사에는 쉘 압력 테스트, 시트 누출 테스트, 치수 검사, 작동 점검, 육안 검사 및 해당 주문 요구 사항에 따른 마킹 검증이 포함될 수 있습니다. API 598은 이 밸브의 테스트 및 검사를 위해 지정되었습니다.

제품 구성 및 프로젝트 요구 사항에 따라 기술 문서가 제공될 수 있습니다. 사용 가능한 문서에는 제품 데이터시트, 치수 도면, 재료 정보, 검사 기록 및 해당 테스트 문서가 포함될 수 있습니다.

FAQ

Q1: 액추에이터용 ISO 5211 베이스가 있는 ANSI 300LB 플랜지 볼 밸브는 무엇에 사용됩니까?

액추에이터용 ISO 5211 베이스가 있는 ANSI 300LB 플랜지형 볼 밸브는 산업용 파이프라인 격리 및 자동화된 온/오프 유체 제어에 사용됩니다. 지정된 압력, 온도 및 재료 제한 내에서 호환 가능한 물, 오일, 가스, 화학, 유틸리티 및 산업 공정 응용 분야에 적합합니다.

Q2: 클래스 300은 밸브가 항상 300psi에서 작동할 수 있다는 것을 의미합니까?

아니요. 클래스 300은 psi 단위의 고정 압력 값이 아닌 압력 등급 지정입니다. 허용 작동 압력은 밸브 재질, 크기, 작동 온도 및 해당 압력-온도 등급에 따라 다릅니다.

Q3: 액츄에이터는 어떻게 선택해야 합니까?

액추에이터는 밸브에 필요한 작동 토크, 서비스 조건, 작동 주파수 및 제어 요구 사항에 따라 선택해야 합니다. 공압식 또는 전기식 작동의 경우 조립하기 전에 장착 인터페이스와 작동기 사양도 확인해야 합니다.

Q4: 이 밸브에는 어떤 시트 재료가 제공됩니까?

나열된 구성은 시트 재료로 RPTFE(PTFE+15%fv)를 사용합니다. 다른 매체나 온도 조건에 따라 다른 재료가 필요한 경우 다른 시트 또는 밀봉 구성을 고려할 수 있습니다.

Q5: 밸브에 공압식 또는 전기식 액추에이터를 공급할 수 있습니까?

예. 밸브는 수동 작동용으로 구성하거나 호환 가능한 공압식 또는 전기식 작동 장치를 제공할 수 있습니다. 액츄에이터 선택은 밸브 크기, 작동 토크, 제어 방법 및 설치 요구 사항에 따라 확인되어야 합니다.

Q6: 견적을 요청할 때 어떤 정보를 제공해야 합니까?

유용한 정보에는 밸브 크기, 압력 ​​등급, 매체, 작동 압력, 온도, 본체 재질, 시트 재질, 플랜지 요구 사항, 작동 방법, 액추에이터 사양, 수량 및 필요한 도면 또는 기술 표준이 포함됩니다.

Q7: 기술 도면 및 재료 문서를 제공할 수 있습니까?

예. 밸브 구성 및 프로젝트 요구 사항에 따라 제품 도면, 치수 정보, 자재 세부 정보, 검사 기록 및 기타 적용 가능한 기술 문서를 제공할 수 있습니다.
