3방향 볼 밸브 L 포트가 산업용 배관 시스템의 흐름 제어를 어떻게 향상시킬 수 있습니까?

상하이제공합니다삼방향 볼 밸브 L 포트산업용 배관 시스템의 안정적인 흐름 전환을 위해 설계되었습니다. 3피스 본체, 확장된 맞대기 용접 끝 및 스테인레스강 구조 옵션을 갖춘 이 밸브는 엔지니어가 유체 라우팅을 관리하고 파이프라인 레이아웃을 단순화하며 까다로운 작동 조건에 대한 유지 관리를 계획하는 데 도움이 됩니다.

L 포트 구성의 3방향 볼 밸브는 연결된 두 파이프라인 분기 사이에서 유체의 방향을 바꾸도록 설계되었습니다. 특수 가공된 볼은 핸들이 회전할 때 선택한 포트와 정렬되는 L자형 통로를 만듭니다. 구성에 따라 여러 포트를 동시에 연결할 수 있는 T-포트 설계와 달리 L-포트 밸브는 주로 흐름 전환 및 소스 선택에 사용됩니다. 올바른 밸브를 선택하려면 포트 방향, 몸체 재질, 시트 호환성, 압력 온도 등급 및 연결 표준에 주의해야 합니다. 이 가이드에서는 L 포트 3방향 볼 밸브의 작동 원리, 주요 장점, 산업 응용 및 구매 고려 사항을 설명하여 엔지니어, 유지 관리 팀 및 산업 구매자가 정보에 입각한 결정을 내릴 수 있도록 돕습니다.

목차

• 3방향 볼 밸브 L 포트란 무엇입니까?
• L 포트 3방향 볼 밸브는 어떻게 작동합니까?
• L-포트와 T-포트: 차이점은 무엇입니까?
• 주요 장점은 무엇입니까?
• L 포트 볼 밸브는 어디에 사용됩니까?
• 올바른 밸브를 선택하는 방법
• 검토할 기술 사양
• 설치 및 유지 관리 권장 사항
• 자주 묻는 질문
• 결론: 올바른 흐름 제어 결정 내리기

3방향 볼 밸브 L 포트란 무엇입니까?

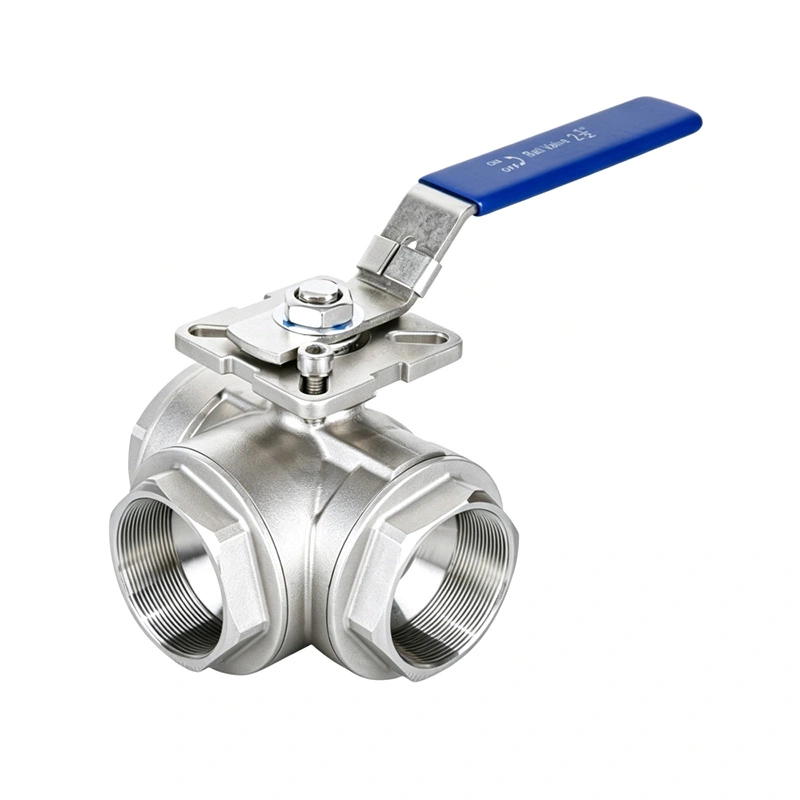

3방향 볼 밸브는 3개의 포트와 본체 내부에 회전하는 볼이 있는 기계식 흐름 제어 장치입니다. 내부 통로는 밸브가 작동될 때 어떤 포트가 통신하는지를 결정합니다. L 포트 구성에서 통로는 문자 L과 유사하여 밸브가 선택한 연결부 사이에서 유체의 방향을 지정할 수 있습니다.

예를 들어, 파이프라인에는 하나의 공통 연결과 두 개의 대체 출구가 있을 수 있습니다. 밸브는 내부 통로와 핸들 위치에 따라 들어오는 유체를 첫 번째 출구로 향하게 하거나 두 번째 출구로 전환할 수 있습니다. 사용되지 않은 분기는 밸브 설계가 해당 배열을 지원할 때 의도된 작동 위치에서 격리됩니다.

상하이의 제품은 이러한 흐름 라우팅 원리와 3피스 본체 및 확장된 맞대기 용접 끝부분을 결합합니다. 추가 용접 끝 길이는 파이프라인 설치를 위한 작업 공간을 제공하며 지정된 설계에 추가 여유 공간이 필요한 단열 또는 매설 배관 레이아웃에 유용할 수 있습니다.

일반적인 건설 고려 사항은 다음과 같습니다.

• 밸브 본체:용도에 따라 스테인레스 스틸 또는 기타 특정 재료를 선택합니다.
• 공과 줄기:흐름을 지시하고 작동 토크를 전달하는 역할을 하는 구성 요소입니다.
• 좌석 및 씰:지정된 사용 조건에서 밀봉 성능을 지원하는 부품입니다.
• 사이:선택한 모델에 따라 맞대기 용접, 나사산 또는 기타 구성이 가능합니다.
• 작동 메커니즘:가능한 경우 수동 핸들 또는 호환 가능한 액추에이터.

최종 구성은 항상 제조업체가 승인한 도면 및 기술 문서를 기준으로 확인해야 합니다.

L 포트 3방향 볼 밸브는 어떻게 작동합니까?

밸브는 밸브 본체 내에서 특별히 뚫은 볼을 회전시켜 작동합니다. 볼 통로가 선택된 두 포트와 정렬되면 유체가 해당 연결부 사이를 이동할 수 있습니다. 볼의 방향을 변경하면 사용 가능한 흐름 경로가 변경됩니다.

일반적인 전환 장치의 작동 순서에는 다음 조건이 포함됩니다.

1. 첫 번째 흐름 위치:공통 포트는 선택된 하나의 분기에 연결되어 유체가 첫 번째 경로를 따라갈 수 있도록 합니다.
2. 전환 작업:작업자는 제조업체의 작동 지침에 따라 핸들을 회전시킵니다.
3. 두 번째 흐름 위치:내부 통로는 대체 분기와 정렬되어 유체의 방향을 바꿉니다.
4. 격리 위치(설계된 경우):특정 L 포트 구성은 세 개의 포트를 모두 차단하는 위치를 제공합니다. 이 기능은 특정 밸브에 대해 검증되어야 합니다.

포트 번호 지정, 핸들 방향, 회전 각도 및 사용 가능한 정지 위치는 설계마다 다릅니다. 따라서 작업자는 특정 핸들 방향이 항상 동일한 흐름 경로에 해당한다고 가정해서는 안 됩니다.

시운전 전에 밸브의 흐름도를 검토하고 허용된 모든 작동 위치에서 의도된 연결을 확인하십시오. 이는 잘못된 액추에이터 시퀀스로 인해 생산이 중단되거나 유체가 의도하지 않은 목적지로 보내질 수 있는 자동화 시스템에서 특히 중요합니다.

L-포트와 T-포트: 차이점은 무엇입니까?

두 디자인 모두 세 개의 포트를 사용하지만 내부 볼 통로는 서로 다른 용도로 사용됩니다. 둘 중 하나를 선택하는 것은 주로 시스템이 분기 간 흐름을 전환해야 하는지 아니면 혼합 및 분배를 위해 여러 경로를 연결해야 하는지에 따라 달라집니다.

이 표는 모든 밸브의 작동 순서를 보장하기보다는 일반적인 설계 원칙을 설명합니다. 제조업체는 다양한 볼 배열, 시트 구성 및 정지 위치를 제공할 수 있습니다.

두 개의 유체 소스를 별도로 유지해야 하는 응용 분야의 경우 승인된 흐름도에서 필요한 격리가 확인되면 L 포트 설계가 적합할 수 있습니다. 여러 포트 간의 동시 통신이 필요한 경우 T 포트 설계가 더 적합할 수 있습니다.

추가 배경 정보를 보려면 선택을 마무리하기 전에 제조업체의 L 포트 3방향 볼 밸브 제품 정보를 검토하세요.

주요 장점은 무엇입니까?

1. 유연한 흐름 라우팅

L 포트 밸브를 사용하면 작업자는 모든 전환 지점에 별도의 밸브를 설치하지 않고도 지정된 파이프라인 분기 간에 전환할 수 있습니다. 이는 유체 전달, 소스 선택 및 프로세스 라우팅에 사용되는 장비의 배열을 단순화할 수 있습니다.

2. 공간 효율적인 파이프라인 설계

하나의 밸브 본체에 여러 흐름 연결을 결합하면 적합한 설치에 필요한 개별 구성 요소의 수를 줄일 수 있습니다. 구성 요소가 적다는 것은 전체 시스템 설계에 따라 실제 절감액이 결정되더라도 검사가 필요한 연결 지점이 적다는 것을 의미할 수도 있습니다.

3. 스테인레스 스틸 소재 옵션

스테인레스 스틸 구조는 호환 가능한 산업 환경에서 유용한 내식성을 제공할 수 있습니다. 적절한 등급은 공정 매체, 염화물 농도, 세척제, 온도 및 기타 서비스 조건에 따라 달라집니다. 재료 선택은 모든 스테인레스강이 동일하게 작동한다는 가정보다는 검증된 호환성을 기반으로 해야 합니다.

4. 3피스 구조를 통한 유지보수 접근

3피스 바디로 제작사의 절차에 따라 밸브를 분해할 수 있어 내부 점검 및 서비스가 더욱 편리해집니다. 파이프라인을 격리하고, 감압하고, 배수하고, 안전하게 만든 후 자격을 갖춘 유지 관리 담당자가 서비스 가능한 구성 요소를 검사하고 필요할 경우 호환 가능한 시트나 씰을 교체할 수 있습니다.

5. 특정 설치를 위한 확장된 맞대기 용접 끝

확장된 맞대기 용접 끝은 특히 단열재 또는 매립 배관과 관련된 레이아웃에서 파이프라인 용접 중에 추가 여유 공간을 제공할 수 있습니다. 올바른 설치는 여전히 중요합니다. 용접 절차에서는 시트, 씰 또는 기타 온도에 민감한 내부 부품이 손상되지 않도록 열 입력을 제어해야 합니다.

L 포트 볼 밸브는 어디에 사용됩니까?

흐름 방향을 바꾸는 기능으로 인해 이 밸브 구성은 여러 산업 분야에서 유용합니다. 적합성은 공정 매체, 압력, 온도, 연결 배열 및 필요한 차단 성능에 따라 달라집니다.

• 석유화학 처리:지정된 파이프라인 분기 간에 호환 가능한 프로세스 스트림을 전환합니다.
• 석유 및 가스 시스템:밸브의 압력 등급과 재료 호환성이 적절한 응용 분야에서 대체 흐름 경로를 선택합니다.
• 열에너지 시스템:프로세스 회로 또는 장비 연결 간에 호환 가능한 유체를 리디렉션합니다.
• 물 처리:선택된 처리 라인이나 시스템 분기 사이의 물 흐름을 전환합니다.
• 산업용 장비:다양한 작동 모드 또는 유지 관리 준비를 지원하기 위해 유체 공급 경로를 변경합니다.

예를 들어, 수처리 시설에서는 L 포트 밸브를 사용하여 두 개의 지정된 흐름 경로 중에서 선택할 수 있습니다. 시스템을 설계하는 동안 엔지니어는 밸브를 작동하기 전에 포트 맵, 의도된 격리 상태 및 흐름 경로 변경의 결과를 확인해야 합니다.

모든 3방향 볼 밸브가 모든 유체 또는 작동 조건에 적합한 것은 아닙니다. 연마 입자, 점성 매체, 부식성 화학 물질, 높은 차압 및 높은 온도는 시트 수명과 밀봉 성능에 영향을 미칠 수 있습니다. 업종명만 선택하기보다는 실제 서비스에 맞는 밸브를 선택해야 합니다.

올바른 밸브를 선택하는 방법

3방향 볼 밸브를 구입하려면 공칭 파이프 직경을 일치시키는 것 이상이 필요합니다. 신뢰할 수 있는 선택 프로세스는 필요한 흐름 기능에서 시작하여 재료 호환성, 기계적 등급, 설치 치수 및 유지 관리 요구 사항을 통해 계속되어야 합니다.

1. 필요한 흐름 패턴 정의

공통 포트, 대체 분기 및 필요한 모든 작동 위치를 식별합니다. 제조업체의 흐름도를 받아 어떤 포트가 연결되어 있고 각 위치에서 절연되어 있는지 확인하십시오.

2. 압력 및 온도 요구 사항 확인

실제 사용온도에서 정격사용압력을 확인하세요. 압력 등급은 온도 및 재료 선택에 따라 변경될 수 있으므로 최대 압력 값은 지정된 조건과 별도로 고려되어서는 안 됩니다.

3. 호환 가능한 본체 및 씰링 재료 선택

공정 매체를 제안된 본체, 볼, 스템, 시트 및 씰 재료와 비교하십시오. PTFE 기반 시트와 강화 PTFE 변형은 기계적 및 열적 특성이 다릅니다. 각 적용 분야에 대해 화학적 호환성과 제조업체의 허용 서비스 범위를 확인해야 합니다.

4. 연결 규격을 확인하세요

지정된 연결 유형, 치수 및 적용 가능한 표준을 확인하십시오. 맞대기 용접 설치의 경우 최종 준비 및 치수 도면을 검토하십시오. 나사산 연결과 용접 연결은 적절하게 설계된 배관 배열 없이는 상호 교환이 불가능합니다.

5. 수동 또는 자동 작업 결정

가끔 경로를 변경하는 경우 수동 핸들로 충분할 수 있습니다. 빈번한 전환이나 원격 제어가 필요한 경우 호환되는 공압 또는 전기 액추에이터를 사용할 수 있는지 문의하십시오. 전원 또는 공기 공급 장애 시 작동 토크, 필요한 이동, 위치 피드백 및 원하는 응답을 확인하십시오.

6. 검사 및 문서화 필요성 평가

중요한 서비스의 경우 재료 식별, 압력 테스트 문서화, 치수 검사, 추적성 및 프로젝트별 승인 요구 사항을 명확히 합니다. 이러한 기록은 구매 팀과 엔지니어가 제공된 밸브가 승인된 사양과 일치하는지 확인하는 데 도움이 됩니다.

검토할 기술 사양

상하이에서 게시한 제품 정보는 3피스 본체와 확장된 맞대기 용접 끝부분이 있는 L 포트 3방향 볼 밸브를 평가하는 데 유용한 출발점을 제공합니다. 아래 나열된 값은 참조된 제품 구성을 설명하며 구매하기 전에 견적 및 현재 승인된 데이터시트와 비교하여 확인해야 합니다.

이 수치는 모든 L 포트 밸브에 대한 보편적인 정격이 아닙니다. 제품 페이지에서는 대체 재료 및 밀봉 구성에 대해서도 설명합니다. 구매자는 주문에 대한 압력 온도 범위, 연결 세부 사항 및 재료 구성에 대한 최신 기술 도면과 서면 확인을 요청해야 합니다.

설치 및 유지 관리 권장 사항

올바른 설치와 계획된 유지 관리는 밸브 성능을 보존하고 피할 수 있는 가동 중지 시간을 줄이는 데 도움이 됩니다. 다음 사례는 엔지니어링, 시운전 및 유지 관리 팀에 유용합니다.

• 설치 전 검사:밸브 본체, 용접 끝부분, 작동 메커니즘 및 보호 포장에 손상이나 오염이 있는지 확인하십시오.
• 흐름 방향을 확인합니다.밸브를 연결하기 전에 실제 포트 배열을 승인된 배관 다이어그램과 비교하십시오.
• 적절한 용접 절차를 사용하십시오.맞대기 용접 설계의 경우 제조업체의 지침에 따라 검증된 절차를 따르고 열 입력을 제어합니다.
• 작동 순서를 테스트하십시오.안전하고 적절한 경우 공정 매체를 도입하기 전에 핸들 위치와 흐름 경로 표시를 확인하십시오.
• 안전하지 않은 유지보수 방지:분해하기 전에 밸브를 분리하고, 압력을 완화하고, 위험한 내용물을 배출하고, 현장의 잠금 및 안전 절차를 따르십시오.
• 시트 및 씰 검사:서비스에 적합한 간격으로 마모, 화학적 손상, 누출 및 작동 문제를 점검하십시오.
• 기술 기록을 보관하십시오.검사, 교체, 테스트 결과 및 작동 조건 변경 사항을 문서화합니다.

볼 밸브는 일반적으로 제조업체가 해당 임무를 특별히 승인하지 않는 한 연속 조절이 아닌 온-오프 서비스 및 흐름 라우팅용으로 사용됩니다. 부적절하게 부분적으로 열린 위치에서 밸브를 작동하면 특정 조건에서 난류, 침식 또는 시트 손상이 증가할 수 있습니다.

자주 묻는 질문

1. 삼방향 볼 밸브 L 포트의 주요 기능은 무엇입니까?

주요 기능은 선택한 파이프라인 분기 간에 유체의 방향을 바꾸는 것입니다. 볼 내부의 L자형 통로는 밸브의 방향에 따라 지정된 포트를 연결합니다. 정확한 작동 순서와 절연 성능을 확인하려면 승인된 흐름도를 참조해야 합니다.

2. L-포트와 T-포트 볼 밸브의 차이점은 무엇입니까?

L-포트 설계는 주로 선택한 포트 간의 흐름 전환 또는 전환에 사용됩니다. T-포트 설계는 추가 연결 패턴을 제공하며 세 포트 모두 동시에 통신할 수 있습니다. 올바른 옵션은 필요한 프로세스 기능과 제조업체의 포트 구성에 따라 다릅니다.

3. L 포트 3방향 볼 밸브로 흐름을 완전히 차단할 수 있습니까?

일부 L 포트 설계에는 모든 포트가 닫힌 위치가 포함되어 있는 반면 다른 설계에는 다른 작동 배열이 있습니다. 특정 밸브의 흐름도와 씰링 사양을 통해 완전한 격리를 확인해야 합니다. 격리가 안전에 중요한 경우 필요한 누출 성능과 추가 격리 장비가 필요한지 여부를 확인하십시오.

4. L 포트 볼 밸브에 적합한 재질은 무엇입니까?

재료 선택은 유체, 부식 노출, 압력, 온도 및 청소 요구 사항에 따라 달라집니다. 304 또는 316과 같은 스테인레스강 등급은 다양한 용도에 적합할 수 있는 반면, PTFE 기반 또는 강화 시트는 특정 서비스에 적합할 수 있습니다. 완전한 습식 재료 조합의 호환성을 확인해야 합니다.

5. 견적을 요청하려면 어떤 정보가 필요합니까?

공칭 밸브 크기, 필요한 포트 배열, 연결 유형, 압력 및 온도 조건, 프로세스 매체, 선호하는 재료, 수량 및 작동 방법을 제공하십시오. 파이프라인 도면, 필요한 흐름 순서 및 프로젝트별 검사 요구 사항은 공급업체가 적합한 구성을 확인하는 데 도움이 될 수 있습니다.

6. 확장된 맞대기 용접 끝이 있는 3피스 밸브를 고려하는 이유는 무엇입니까?

3피스 구조는 제조업체의 유지 관리 절차에 따라 서비스 가능한 내부 구성 요소에 대한 접근을 단순화할 수 있습니다. 확장된 맞대기 용접 끝은 용접을 위한 추가 여유 공간을 제공할 수 있으며 특정 단열 또는 매설 배관 배열에 적합할 수 있습니다. 주문 전 치수 및 설치방법을 반드시 확인하시기 바랍니다.

결론: 올바른 흐름 제어 결정 내리기

L 포트 통로가 있는 3방향 볼 밸브는 지정된 파이프라인 분기 간에 유체를 전환하기 위한 실용적인 솔루션을 제공할 수 있습니다. 그 효과는 올바른 포트 배열 선택, 압력 및 온도 제한 확인, 호환 가능한 재료 선택, 밸브 작동 위치가 공정 요구 사항과 일치하는지 확인하는 데 달려 있습니다. 3피스 본체 및 확장된 맞대기 용접 끝과 같은 구성 세부 사항도 설치 계획 및 장기 유지 관리에 영향을 미칠 수 있습니다.

상하이는 산업용 밸브 선택을 지원하기 위한 제품 정보 및 구성 옵션을 제공합니다. L 포트 설계를 비교하거나 새로운 배관 시스템을 계획하거나 기존 밸브를 교체하는 경우 주문하기 전에 3방향 볼 밸브 L 포트 사양을 검토하고 작동 요구 사항을 준비하십시오. 귀하의 응용 분야에 대해 논의하고 기술 세부 사항을 확인하고 적절한 견적을 요청하려면 당사 팀에 문의하십시오. 제발저희에게 연락주세요오늘 귀하의 산업용 유량 제어 요구 사항에 맞는 밸브 솔루션을 살펴보겠습니다.
