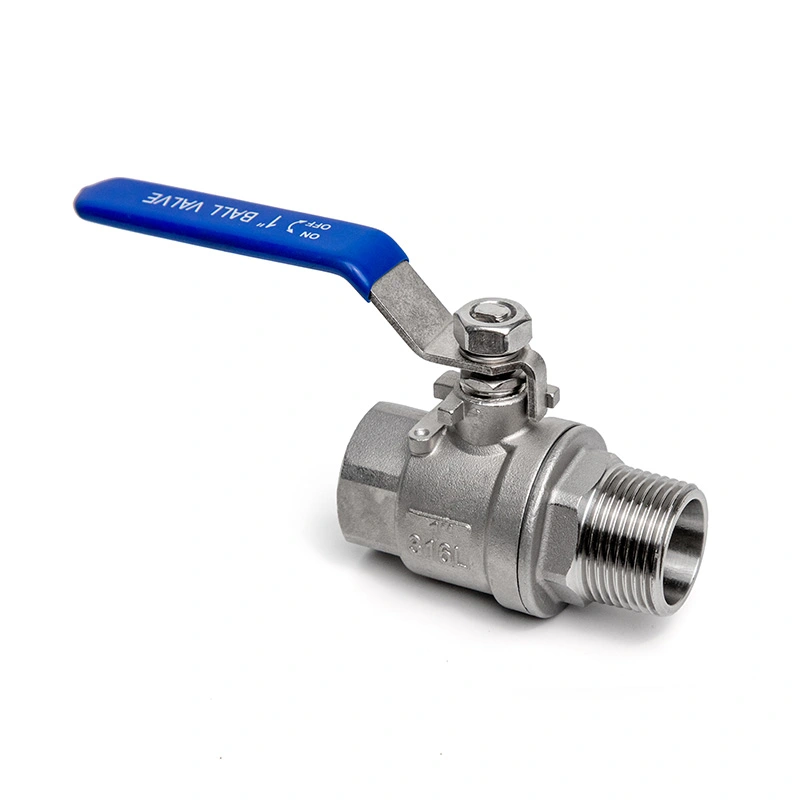

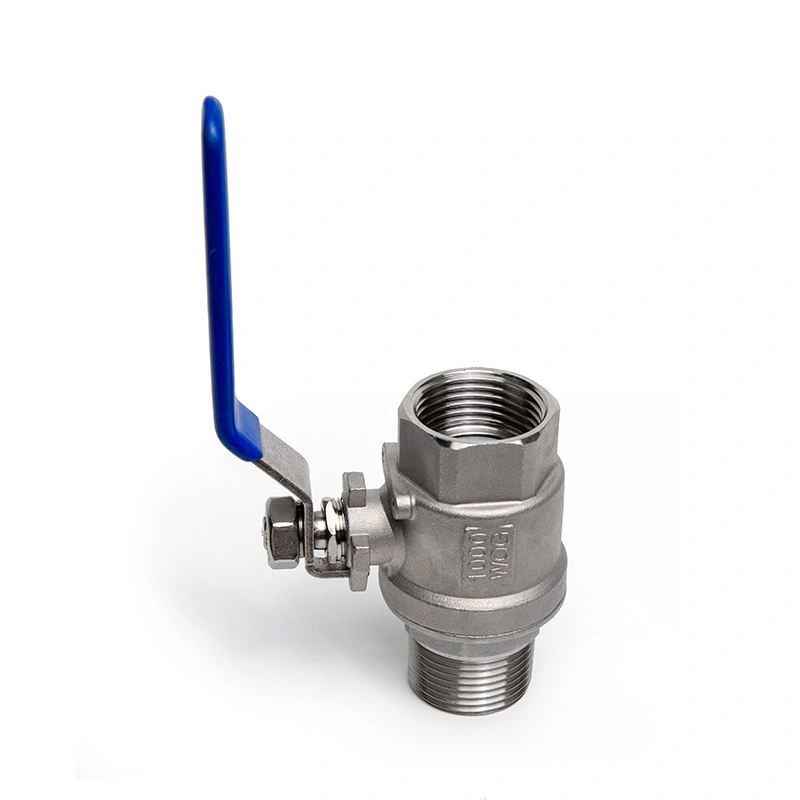

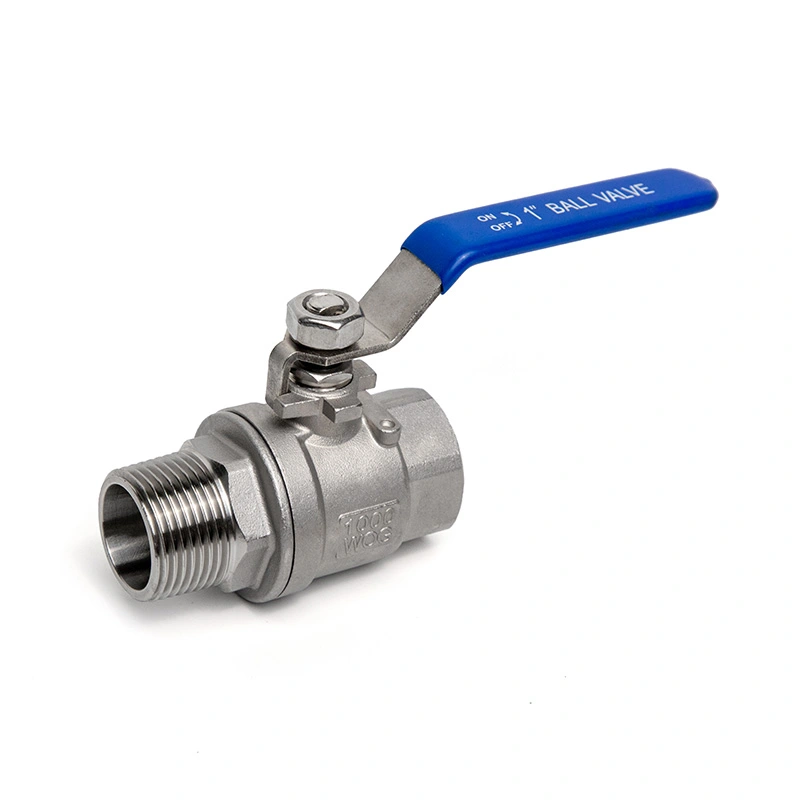

2PC 수-암나사형 볼 밸브

Shangtai 2PC 수-암나사형 볼 밸브는 안정적인 흐름 제어를 제공합니다. 소스 공장으로서 당사는 고객의 정확한 산업 요구 사항을 충족하기 위해 맞춤형 압력/온도 구성 요소, 엄격한 QC, ISO9001/CE 인증 및 재료 보고서를 제공합니다.

문의 보내기

제품 설명

Shangtai 2PC 수-암나사형 볼 밸브는 다양한 용도에 효율적이고 안정적인 온/오프 흐름 제어를 제공합니다. 배관 시스템. 다양한 수-암 스레딩으로 설계되어 설치가 쉽고 안전하고 누출 방지 연결. 내구성을 고려하여 제작된 이 밸브는 다양한 산업, 상업용 및 유체 취급 응용 분야.

주요 치수

주요 치수	1/4인치~6인치
압력 등급	CL150
스레드 표준	NPT、BSP
최대 압력	285PSI
설계 및 제조 표준	ASME B16.34
테스트 및 검사	API598
압력-온도 등급	ASME B16.34
온도 범위	-25℃~150℃
본체 재질	ASTM A351 CF8M(316)
볼 재질	ASTM A182 F316
줄기 재료	ASTM A182 F316
시트 재질	RPTFE(PTFE+15%fv)
옵션	요청 시 다른 자료도 제공 가능합니다.

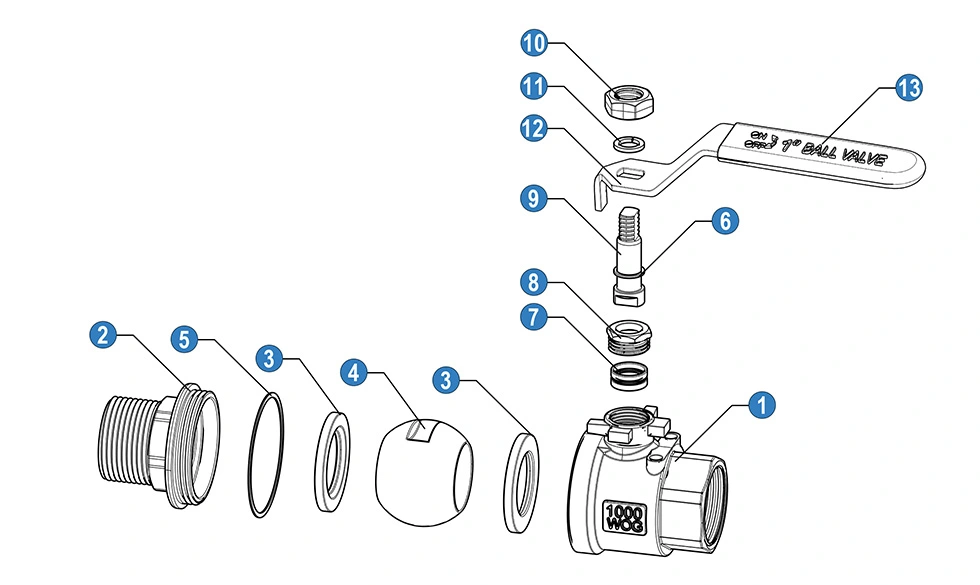

2PC Male to Female Threaded Ball Valve

아니요	이름	*소재(N/B)**
1	몸	SS 316	SS 304
2	캡	SS 316	SS 304
3	볼 시트	PTFE	PTFE
4	공	SS 316	SS 304
5	틈 메우는 물건	PTFE	PTFE
6	마찰링	PTFE	PTFE
7	스템 패킹	PTFE	PTFE
8	선	SS 316	SS 304
9	줄기	SS 316	SS 304
10	너트	SS 304	SS 304
11	스프링 와셔	SS 304	SS 304
12	핸들	봄 여름 시즌	봄 여름 시즌
13	핸들 슬리브	PVC	PVC

· N: ANSl B 2.1 NPT에 따른 나사 끝
· B: BS21 BSP에 따른 나사 끝

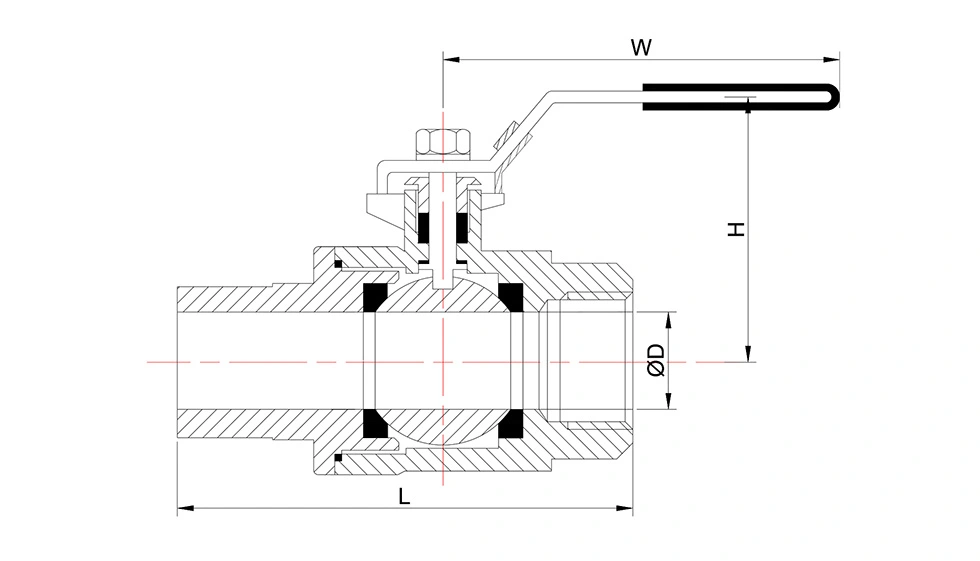

2PC Male to Female Threaded Ball Valve

일반 치수:

크기	치수(mm)				무게(kg)
크기	D	W	H	엘(+-2)	무게(kg)
1/4"	8	95	41	65	0.22
3/8"	10	92	45	63	0.2
1/2"	15	105	47	65	0.24
3/4"	20	105	52	74	0.34
1"	25	114	60	84	0.5
11/4"	32	142	65	100	0.76
11/2"	38	163	77	110	1.12
2"	49	/	/	/	/
21/2"	63	/	/	/	/
3"	76	207	124	183	5.94
4"	100	/	/	/	/

우리를 선택하는 이유

다이렉트 소스 팩토리

원래 제조업체로서 Shangtai는 중개자를 배제합니다. 우리는 경쟁력 있는 가격, 직접적인 커뮤니케이션, 글로벌 고객을 위한 신뢰할 수 있는 배송 시간.

사용자 정의 가능한 구성

우리는 다양한 작업 조건에 따라 구체적인 솔루션이 필요하다는 것을 알고 있습니다. 우리는 맞춤형 구성 요소를 선택하여 제공합니다. 정확한 온도 및 압력 요구 사항에 맞춰 프로젝트에 최적의 성능을 보장합니다.

인증된 품질 관리

품질이 우리의 우선순위입니다. 엄격한 품질 관리 시스템 하에서 생산된 당사의 제품은 ISO9001 인증을 획득했으며, CE 인증을 획득하여 안전하고 안정적인 작동을 보장합니다.

검증된 자료 보고서

투명성과 신뢰성은 Shangtai의 표준입니다. 우리는 밸브에 대한 포괄적인 재료 테스트 보고서를 제공합니다. 파이프라인에 사용되는 금속의 신뢰성과 내구성을 보장합니다.

일반적인 응용 분야

물 시스템:호환 가능한 급수관, 장비 연결 및 유틸리티 배관을 수동으로 분리합니다.

공기 및 가스 라인:지정된 압력 및 온도 제한 내에서 호환되는 압축 공기 및 가스 배관의 켜기/끄기 제어.

오일 및 공정 유체:나사산 연결이 지정된 호환 오일 및 산업용 유체에 사용됩니다.

산업용 장비:NPT 또는 BSP 스레드를 사용하는 장비 연결 및 소형 배관 어셈블리에 적합합니다.

유지보수 및 교체:수-암 연결 배열은 파이프라인의 밸브 양쪽에 서로 다른 나사산 연결 구성이 포함된 경우 유용할 수 있습니다.

선택 및 설치

주문하기 전에 공칭 크기, NPT 또는 BSP 나사 유형, 압력, 온도, 작동 매체 및 필요한 재료 구성을 확인하십시오. 수나사 배열과 암나사 배열도 연결된 파이프나 피팅과 일치해야 합니다.

설치하기 전에 나사 끝 부분을 검사하고 연결 표면에서 오염 물질을 제거하십시오. 지정된 스레드 밀봉 방법을 사용하고 과도한 조임 힘을 피하십시오. 스레드 연결부나 밸브 본체가 손상될 수 있습니다.

설치 후 전체 1/4회전 범위에서 핸들을 작동하고 시운전 중에 나사산 연결부에 누출이 있는지 확인하십시오. 유지보수 또는 분해 작업을 수행하기 전에 파이프라인의 압력을 낮추어야 합니다.

품질 및 문서화

Shangtai는 밸브 제품에 대한 가공, 조립, 테스트 및 최종 검사를 수행합니다. 생산 검사에는 입고 재료, 가공 치수, 조립 상태, 압력 테스트 및 완성된 밸브 검사가 포함됩니다.

해당 구성에 대해 ISO 9001 및 CE 문서가 제공됩니다. 주문서에 명시된 경우 재료 시험 보고서 및 기타 검사 문서를 제공할 수 있습니다.

FAQ

Q1: 2PC 수-암나사형 볼 밸브의 목적은 무엇입니까?

수-암 구성을 통해 밸브가 서로 다른 나사형 구성 요소 사이를 직접 연결할 수 있습니다. 파이프라인이나 피팅의 한 면에는 암나사산이 있고 다른 면에는 수나사 연결이 필요할 때 유용할 수 있습니다.

Q2: 밸브에 NPT 나사산과 BSP 나사산이 모두 제공될 수 있습니까?

예. 나열된 스레드 옵션에는 NPT 및 BSP가 포함됩니다. NPT 나사와 BSP 나사는 서로 호환되지 않으므로, 필요한 나사 규격과 사이즈를 제작 전 확인하시기 바랍니다.

Q3: 이 밸브에는 어떤 재료가 사용됩니까?

주요 구성은 본체에 CF8M 스테인리스 스틸, 볼과 스템에 F316, 시트에 RPTFE를 사용합니다. 구성 요소 표에는 선택한 부품에 대한 SS 304 및 SS 316 옵션도 나열되어 있습니다.

Q4: 이 나사형 볼 밸브는 어떤 유체를 처리할 수 있습니까?

지정된 압력, 온도 및 재료 한계 내에서 호환 가능한 물, 공기, 가스, 오일 및 기타 산업용 유체와 함께 사용할 수 있습니다. 특정 매체에 대한 밸브를 선택하기 전에 화학적 호환성을 확인해야 합니다.

Q5: 스레드 연결은 어떻게 설치해야 합니까?

설치하기 전에 나사 종류와 크기를 확인하고, 상대 나사를 청소한 후 지정된 씰링 방법을 적용하십시오. 밸브 본체에 과도한 힘을 가하지 않고 해당 설치 절차에 따라 연결부를 조이십시오.

Q6: 견적을 위해서는 어떤 정보가 필요합니까?

밸브 크기, NPT 또는 BSP 스레드 유형, 수량, 작동 매체, 작동 압력, 온도, 재료 요구 사항 및 해당 도면 또는 프로젝트 사양을 제공하십시오. 이 정보를 통해 견적 전에 밸브 구성을 확인할 수 있습니다.
