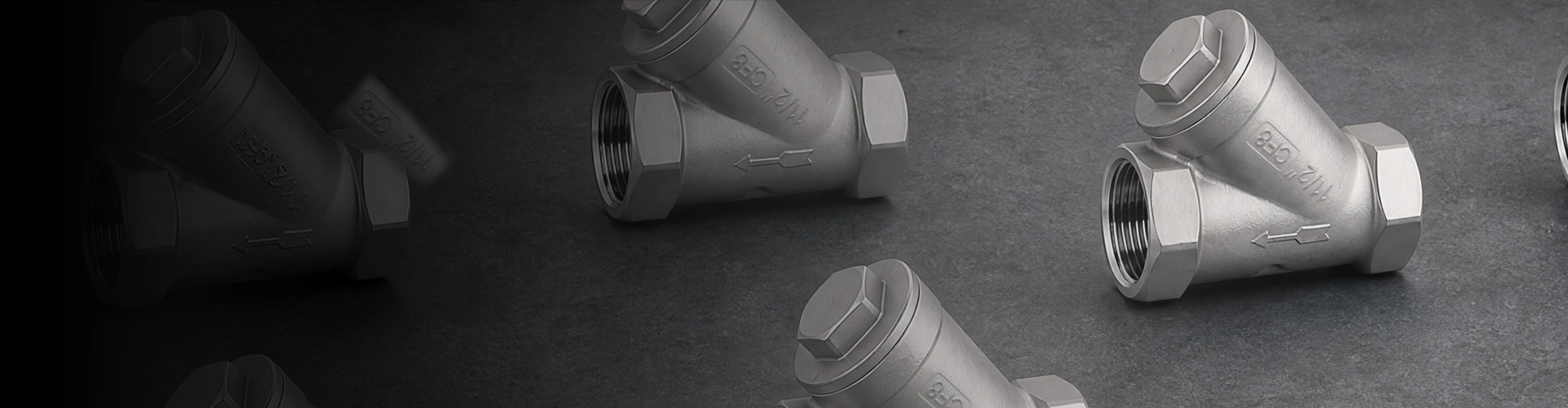

내구성 있는 산업용 여과 시스템을 위한 전문 Y 스트레이너 제조업체

상하이 Y 스트레이너파이프라인 매체에서 고체 입자와 잔해물이 펌프, 제어 밸브, 계량기, 열교환기 및 기타 다운스트림 장비에 도달하기 전에 제거하도록 설계되었습니다. Y형 본체는 탈착식 스크린을 갖춘 컴팩트한 여과 배열을 제공하므로 이러한 스트레이너는 장비 보호와 편리한 스크린 유지 관리가 필요한 파이프라인 시스템에 적합합니다.

Y형 스트레이너는 선택한 본체, 스크린 및 밀봉 재료에 따라 물, 오일, 가스, 증기 및 기타 호환 가능한 산업용 매체와 함께 사용할 수 있습니다. 파이프라인 크기, 압력 ​​등급, 흐름 방향, 여과 요구 사항, 연결 표준 및 설치 조건에 따라 사용 가능한 구성을 지정할 수 있습니다.

Y 스트레이너가 다운스트림 장비를 보호하는 방법

스트레이너 스크린은 유체가 주 흐름 통로를 계속 통과할 수 있도록 하면서 파이프라인 매체에 의해 운반되는 고체 입자를 차단합니다. 이는 민감한 다운스트림 구성 요소에 이물질이 유입될 위험을 줄이는 데 도움이 되며 펌프, 제어 밸브, 계량기, 열 교환기 및 유사한 장비의 보다 안정적인 작동을 지원할 수 있습니다.

미세 또는 특수 분리를 위해 설계된 필터와 달리 파이프라인 스트레이너는 일반적으로 더 큰 고체 입자 및 설치 측 잔해를 기계적으로 제거하는 데 사용됩니다. 필요한 보호 수준과 시스템의 허용 압력 강하에 따라 적절한 스크린 개방을 선택해야 합니다.

Y형 본체 및 탈착식 스크린 디자인

특징적인 Y자형 본체에는 주 흐름 경로에 대해 비스듬히 여과 스크린이 들어 있습니다. 이 구성은 검사 및 청소를 위해 스크린을 제거할 수 있는 동시에 많은 산업용 배관 시스템에 대한 컴팩트한 배열을 제공합니다.

설계에 따라 파이프라인을 완전히 분해하지 않고도 축적된 잔해물을 제거하는 데 도움이 되도록 배수 또는 블로우다운 연결을 제공할 수도 있습니다. 실제 구성은 밸브 또는 스트레이너 모델, 설치 배열 및 프로젝트 요구 사항에 따라 확인되어야 합니다.

스크린 메쉬 및 천공 선택

스크린 오프닝은 Y형 스트레이너를 선택할 때 가장 중요한 매개변수 중 하나입니다. 개구부가 작을수록 입자가 더 미세하게 유지될 수 있지만, 파이프라인에 잔해물이 많이 있을 경우 압력 강하가 증가하고 더 자주 청소해야 할 수도 있습니다.

제거해야 하는 입자 크기, 중간 점도, 유속, 허용되는 압력 손실 및 다운스트림 장비의 감도를 고려하여 선택해야 합니다. Shangtai는 적절한 화면 구성을 확인할 때 이러한 매개변수를 검토할 수 있습니다.

압력 강하 및 유량 용량

모든 여과기는 매체가 스크린을 통과하기 때문에 약간의 압력 손실이 발생합니다. 여과 요소에 입자가 쌓이면 압력 강하가 증가할 수 있습니다. 이러한 이유로 Y 스트레이너 선택에는 필요한 유량, 파이프 크기, 스크린 면적, 스크린 개구부 및 허용 차압을 고려해야 합니다.

파이프라인에 상당한 양의 잔해물이 있을 경우 정기적인 청소가 중요합니다. 스크린에 검사나 청소가 필요한 시기를 결정하는 데 도움이 되는 압력 게이지 또는 차압 표시기를 적합한 시스템에 사용할 수 있습니다.

설치 방향 및 흐름 방향

효과적인 입자 수집과 편리한 유지 관리를 위해서는 올바른 설치가 중요합니다. 스트레이너 본체의 흐름 화살표는 실제 파이프라인 흐름 방향과 일치해야 합니다. 수집된 잔해물이 지정된 챔버 내에 남아 있을 수 있도록 스크린 챔버도 특정 모델 및 매체에 따라 배치되어야 합니다.

많은 Y형 디자인은 수평 파이프라인에 설치할 수 있으며, 특정 구성은 흐름 방향과 스크린 방향이 적합한 경우 수직 파이프라인에도 사용할 수 있습니다. 스트레이너를 시스템에 장착하기 전에 설치 요구 사항을 확인해야 합니다.

증기 또는 기타 특수 서비스의 경우 설치 방향에 따라 응축수, 배수 및 유지보수 접근을 관리하기 위한 추가적인 고려가 필요할 수 있습니다. 항상 해당 제품 문서 및 프로젝트 배관 요구 사항을 따르십시오.

본체 및 스크린 소재

재료 선택은 파이프라인 매체, 압력, 온도 및 부식 조건을 기반으로 해야 합니다. 일반적인 본체 재질에는 탄소강, 스테인리스강, 주철, 연성철 및 합금강이 포함됩니다. 스크린은 사용 환경에 따라 스테인레스 스틸 및 기타 부식 방지 재료를 선택할 수 있습니다.

부식성 또는 고온 매체의 경우 본체와 내부 스크린 재료 모두의 호환성을 확인해야 합니다. 밀봉재는 작동 온도와 매체에 따라 선택해야 합니다.

산업용 배관용 연결구

상하이 Y형 스트레이너는 파이프라인 설계 및 해당 표준에 따라 다양한 끝 연결 옵션으로 구성될 수 있습니다. 일반적인 구성에는 플랜지형, 나사형, 맞대기 용접 및 소켓 용접 연결이 포함됩니다.

연결을 선택할 때 파이프라인 표준, 공칭 크기, 압력 ​​등급, 설치 방법, 사용 가능한 공간 및 유지 관리 요구 사항을 고려하십시오. 스트레이너 연결을 기존 배관 시스템에 맞추면 설치 및 향후 교체가 단순화됩니다.

제품 응용

Y 여과기는 일반적으로 고체 입자나 설치 잔해의 영향을 받을 수 있는 장비의 업스트림에 설치됩니다. 일반적인 응용 분야는 다음과 같습니다.

• 석유 및 가스 파이프라인 시스템
• 석유화학 및 화학 처리
• 수처리 및 급수 시스템
• 발전 및 유틸리티 배관
• HVAC 및 냉수 시스템
• 해양 및 선박 배관
• 산업 공정 파이프라인
• 펌프 및 제어 밸브 보호
• 열교환기 및 계량기 보호

적합한 스트레이너 구성은 매체, 작동 조건, 여과 요구 사항 및 적용 가능한 배관 표준에 따라 다릅니다. 특수 유체 또는 가혹한 서비스의 경우 선택하기 전에 기술 매개변수를 검토해야 합니다.

제조, 검사 및 품질 관리

상하이는 해당 제품 사양에 따라 주요 제조 및 검사 요구 사항을 관리합니다. 생산 및 품질 검사 중에 재료 선택, 본체 치수, 스크린 구성, 연결 치수, 밀봉 구성 요소 및 압력 관련 요구 사항을 검토할 수 있습니다.

상하이는 ISO 9001 품질 관리 시스템에 따라 운영되며 해당 CE 및 EAC 인증 지원을 갖춘 제품을 제공합니다. 프로젝트에서 요구하는 경우 특정 제품 및 주문 문서에 따라 API 6D 및 API 598과 같은 관련 표준 및 검사 요구 사항을 검토할 수 있습니다.

올바른 Y형 스트레이너를 선택하는 방법

견적을 요청하기 전에 다음 정보를 준비하십시오.

• 공칭 파이프 또는 스트레이너 크기
• 압력 등급
• 작동 매체
• 작동 온도
• 필요한 스크린 메쉬 또는 천공 크기
• 본체 및 스크린 소재
• 끝 연결 유형
• 파이프라인 설치 방향
• 필요유량
• 수량 및 프로젝트 요구 사항
• 가능한 경우 도면, 사양 또는 기술 문서

스트레이너가 특정 펌프, 제어 밸브, 계량기 또는 열 교환기를 보호하도록 의도된 경우 장비 정보 및 필요한 여과 수준을 제공하면 적합한 구성을 결정하는 데 도움이 될 수 있습니다.

자주 묻는 질문

문의 보내기또는상하이 밸브에 문의하세요Y형 스트레이너 선택, 기술 사양, 프로젝트 요구 사항 및 견적에 대한 지원을 받으려면
