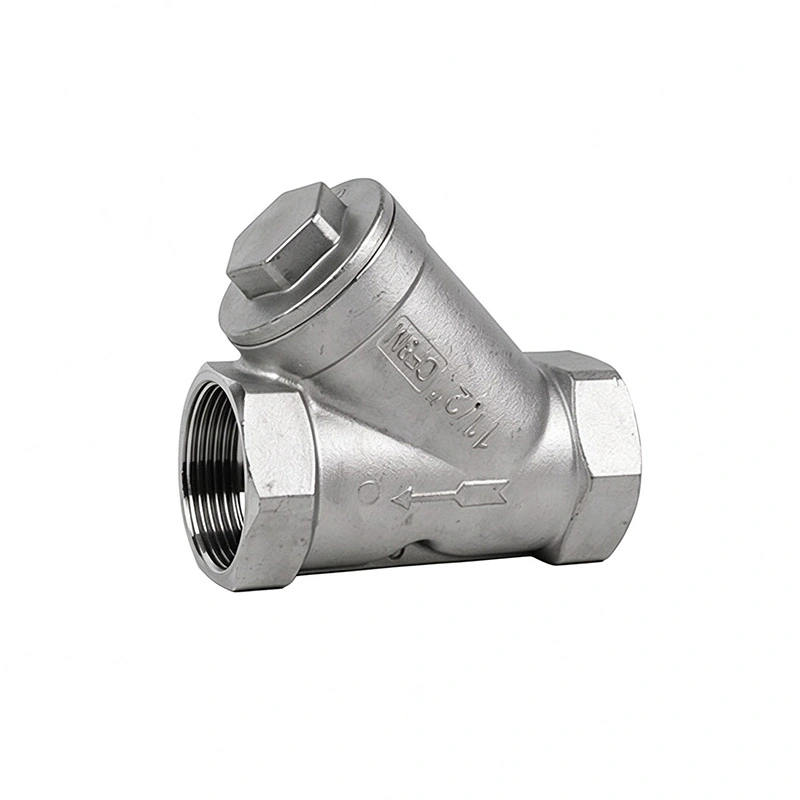

스테인레스 스틸 Y-스트레이너

스테인레스 스틸 Y-스트레이너는 부유 물질, 녹, 스케일 및 기타 원치 않는 입자가 하류 장비에 도달하기 전에 유체 라인에서 제거하는 데 사용됩니다. 일반적으로 펌프, 제어 밸브, 계량기, 열 교환기 및 고체 오염 물질의 영향을 받을 수 있는 기타 구성 요소의 업스트림에 설치됩니다.

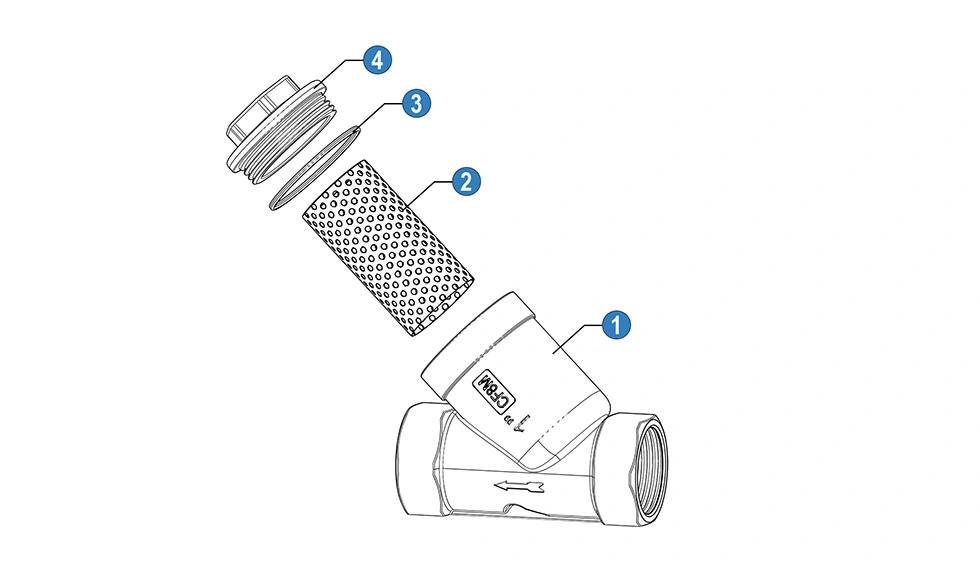

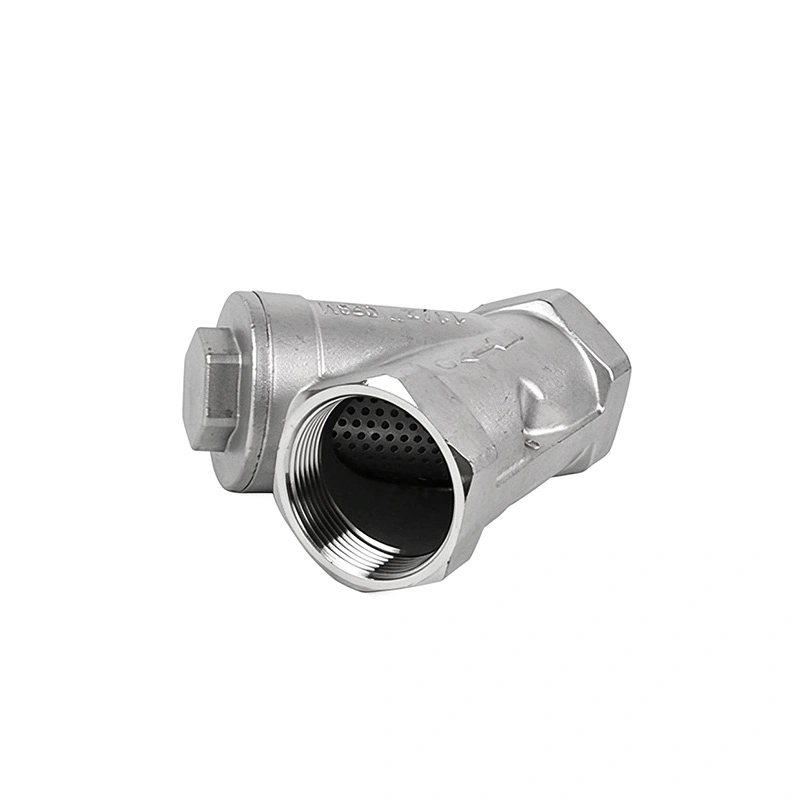

유체는 입구를 통해 유입되어 스트레이너 본체 내부에 설치된 탈착식 스크린을 통과합니다. 여과된 유체가 배출구를 통해 계속되는 동안 고체 입자는 스크린에 유지됩니다. 축적된 잔해물이 흐름을 제한하기 시작하면 스크린을 제거하고 청소할 수 있습니다.

스트레이너 전체의 압력 차이가 증가하거나 하류 흐름이 감소하거나 정기 검사에서 상당한 양의 잔해물이 수집된 것으로 나타나면 스크린을 검사하고 청소해야 합니다. 청소 간격은 매체의 청결도와 작동 조건에 따라 달라집니다.

선택 시 파이프라인 크기, 유속, 작동 압력, 온도, 유체 유형 및 필요한 여과 수준을 고려해야 합니다. 스트레이너는 정상적인 작동 조건에서 과도한 압력 손실을 발생시키지 않고 필요한 유량을 제공해야 합니다.

여과 정확도는 스크린 개구부 또는 메쉬 사양에 따라 결정됩니다. 스크린이 더 미세할수록 더 작은 입자를 유지할 수 있지만 압력 강하가 더 높아져 더 자주 청소해야 할 수도 있습니다. 따라서 제거해야 하는 입자 크기와 필요한 유량에 따라 적절한 스크린을 선택해야 합니다.

Y-스트레이너는 호환 가능한 물, 오일, 가스 및 기타 산업용 유체와 함께 사용할 수 있습니다. 본체 재질, 스크린 재질, 밀봉 부품, 압력 등급 및 온도 등급을 선택하기 전에 실제 사용 조건과 비교하여 확인해야 합니다.

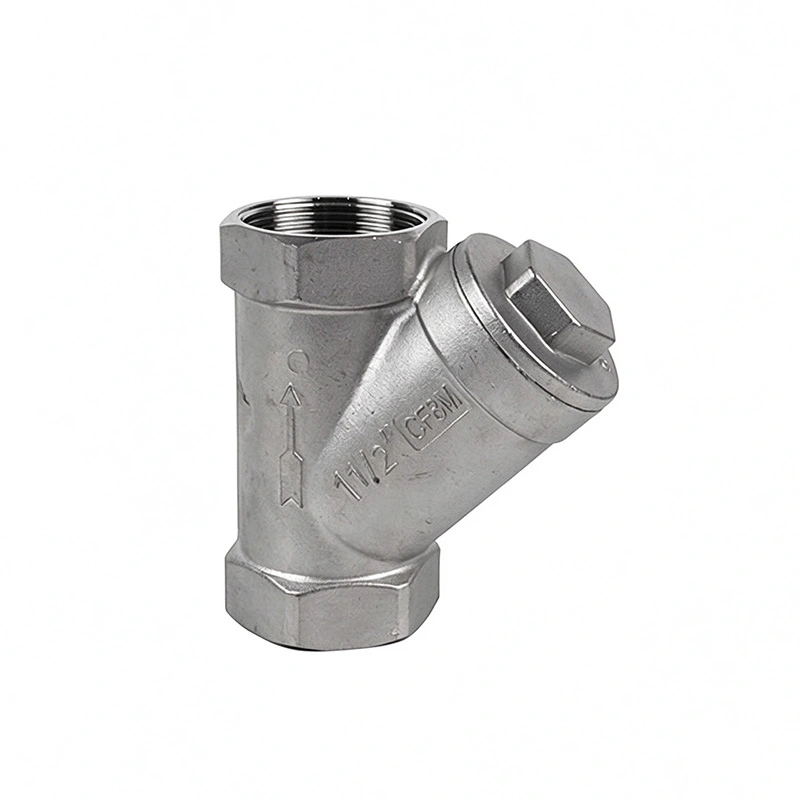

예. 흐름 방향은 스트레이너 본체의 화살표 또는 흐름 표시를 따라야 합니다. 또한 설치 위치에서는 검사 및 청소를 위해 스크린 챔버에 접근할 수 있어야 합니다. 특정 구성에 대해서는 제조업체의 설치 지침을 따라야 합니다.

Y형 스트레이너는 일반적으로 파이프라인에서 고체 입자를 기계적으로 제거하는 데 사용되며 종종 다른 장비 상류의 보호 장치로 설치됩니다. 필터는 특정 입자 제거 수준이 필요할 때 더 미세하거나 더 전문화된 여과 매체를 사용할 수 있습니다. 적절한 선택은 유체, 입자 크기, 유속 및 여과 요구 사항에 따라 달라집니다.

압력 손실은 스트레이너 크기, 스크린 개방도, 유속, 유체 점도 및 스크린에 쌓인 이물질의 양에 따라 영향을 받을 수 있습니다. 과도한 오염이 발생하기 전에 적절한 크기를 선택하고 스크린을 청소하면 필요한 흐름 조건을 유지하는 데 도움이 될 수 있습니다.

주요 정보에는 공칭 파이프 크기, 연결 유형, 유체 매체, 작동 압력, 작동 온도, 유량, 필요한 여과 정확도, 본체 재질 및 스크린 사양이 포함됩니다. 특수 용도의 경우 내식성, 설치 방향 또는 검사 문서와 같은 추가 요구 사항도 확인해야 합니다.
