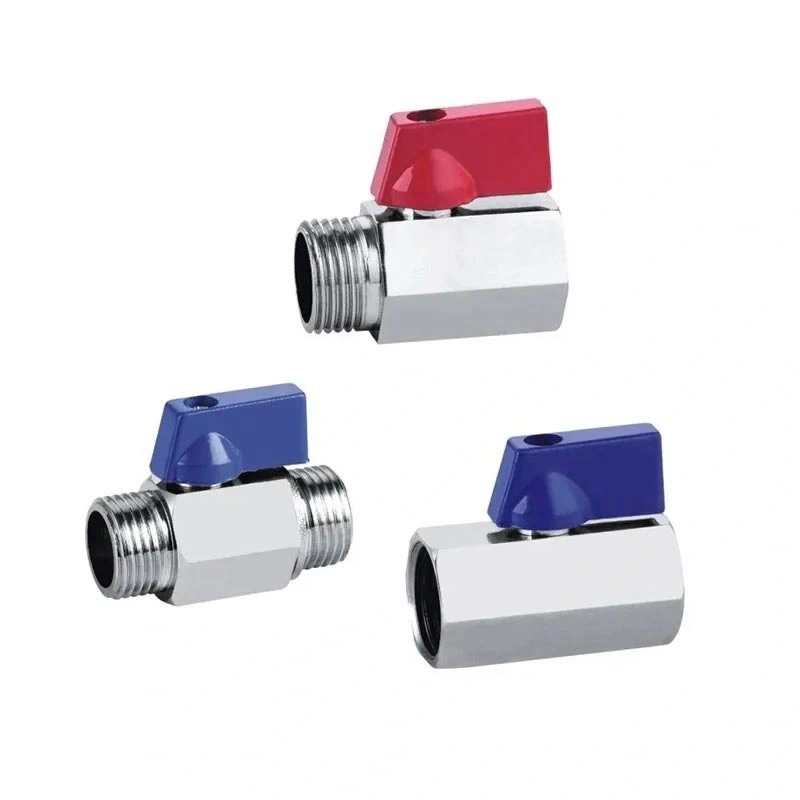

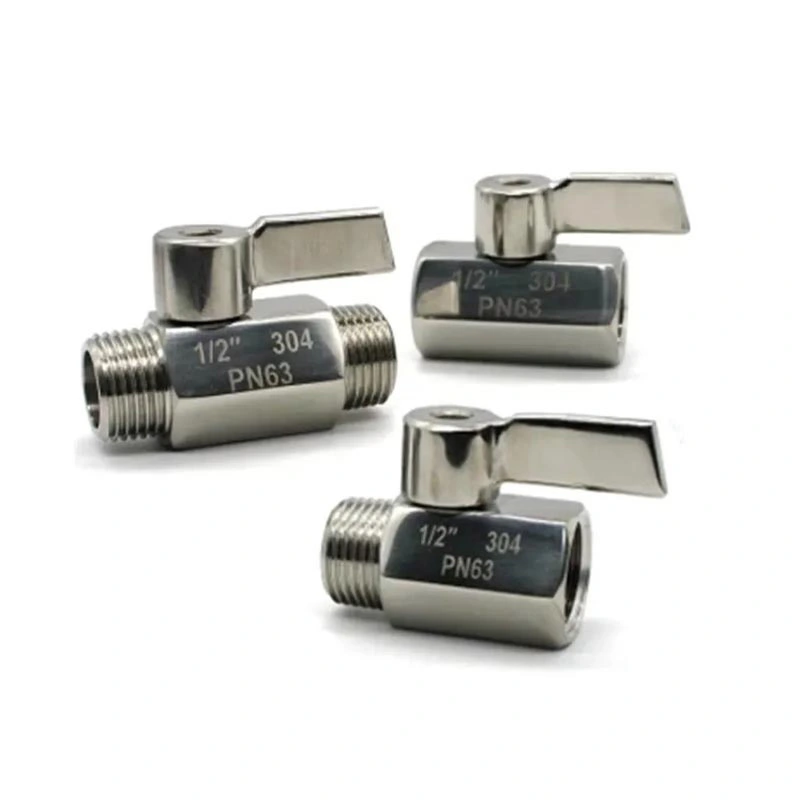

스테인레스 스틸 미니 볼 밸브

스테인레스 스틸 미니 볼 밸브는 공간이 제한되어 있지만 1/4회전 차단 밸브가 필요한 소형 배관 및 장비용으로 설계되었습니다. 스테인리스 스틸 본체, 나사형 NPT 또는 BSP 연결부 및 컴팩트한 작동 핸들 덕분에 소형 파이프라인 어셈블리, 기기 및 유체 취급 장비에 적합합니다. 밸브는 필요한 압력, 온도, 매체 및 연결 사양에 따라 선택할 수 있습니다.

주요 치수

제품 구조 및 특징

컴팩트한 1/4회전 작동

밸브는 ON/OFF 서비스를 위해 1/4 회전 볼 메커니즘을 사용합니다. 핸들을 회전시키면 볼의 위치가 바뀌고 유로가 열리거나 닫힙니다. 이 작동 방법은 밸브를 자주 작동해야 하거나 간단한 차단 기능이 필요한 응용 분야에 적합합니다.

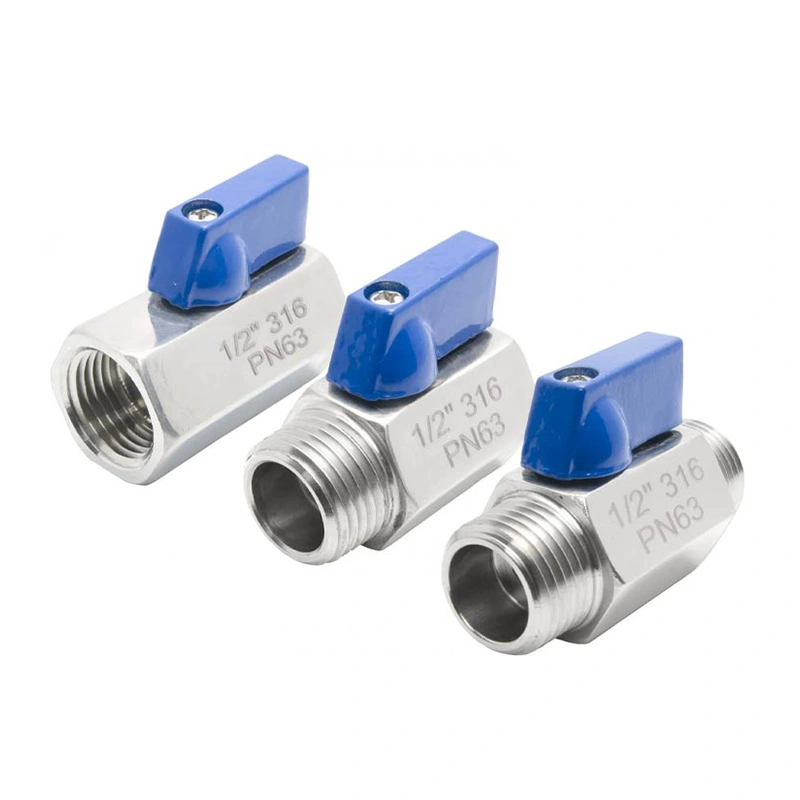

316 스테인레스 스틸 구조

밸브 본체는 ASTM A351 CF8M(316)으로 지정되며 볼과 스템에는 ASTM A182 F316이 사용됩니다. 이 재료 조합은 내식성과 재료 호환성이 중요한 응용 분야에 스테인리스강 구조를 제공합니다. 실제 적합성은 공정 매체 및 작동 조건을 기준으로 확인해야 합니다.

NPT 및 BSP 스레드 연결

밸브는 호환 가능한 배관 및 장비와 통합하기 위해 NPT 및 BSP 나사 연결과 함께 사용할 수 있습니다. NPT 및 BSP 스레드는 서로 다른 스레드 표준을 사용하고 상호 교환 가능한 연결로 취급되어서는 안 되므로 주문하기 전에 스레드 유형을 확인해야 합니다.

RPTFE 좌석 구성

표준 시트 재질은 RPTFE(PTFE+15%fv)입니다. 시트 선택은 작동 매체, 작동 온도 및 압력을 고려해야 합니다. 응용 분야에 공격적인 화학 물질이나 특수 공정 유체가 포함되는 경우 밸브를 선택하기 전에 재료 호환성을 확인해야 합니다.

선택 고려사항

소형 볼 밸브를 선택하려면 파이프 크기를 일치시키는 것 이상이 필요합니다. 작동 매체, 압력, 온도, 연결 유형 및 사용 가능한 설치 공간을 모두 고려해야 합니다. 밸브의 압력 및 온도 제한은 설치 전에 실제 작동 조건과 비교하여 확인해야 합니다.

스레드 설치의 경우 파이프라인이 NPT 또는 BSP 스레드를 사용하는지 확인합니다. 접근이 제한된 장비의 경우 핸들 위치와 밸브 주변의 여유 공간을 확인하십시오. 부품의 조기 마모를 방지하려면 시트와 밀봉 재료도 공정 유체와 호환되어야 합니다.

응용 시나리오

스테인레스 스틸 미니 볼 밸브는 더 작은 밸브 배열이 필요한 소형 유체 시스템 및 장비의 차단 서비스에 사용할 수 있습니다. 일반적인 응용 분야는 다음과 같습니다.

급수 및 배수 시스템

공압 장비 및 압축 공기 라인

계측 및 테스트 장비

소형 기계 및 자동화 장비

냉각 시스템 및 여과 장치

실험실 및 배관 설비

경공업 유체 취급 시스템

설치 및 유지 관리

설치하기 전에 밸브 크기, 나사 유형, 압력 등급, 온도 범위 및 재료 호환성을 확인하십시오. 파이프 나사산을 청소하고 연결 또는 밀봉 표면에 영향을 줄 수 있는 이물질을 제거하십시오. 선택한 연결부에 적절한 나사산 밀봉 방법을 사용하고 과도한 조임력을 피하십시오.

설치 후 전체 1/4회전 범위에서 핸들을 작동하고 시스템 시운전 중에 연결부에 누출이 있는지 확인하십시오. 유지 관리 중에는 내부 구성 요소를 검사하거나 교체하기 전에 압력 소스에서 밸브를 분리하십시오.

품질 및 문서화

생산 검사에는 해당 제품 및 주문 요구 사항에 따른 치수 검사, 재료 검증, 조립 검사 및 압력 또는 밀봉 테스트가 포함될 수 있습니다. 치수 확인 및 프로젝트 선택을 위해 제품 도면 및 기술 사양이 제공될 수 있습니다. 필요한 경우 재료 문서화 및 검사 기록도 준비할 수 있습니다.

FAQ

Q1: 스테인레스 스틸 미니 볼 밸브는 무엇에 사용됩니까?

A 스테인레스 스틸 미니 볼 밸브주로 소형 배관, 장비 및 계기 시스템의 유체 제어 온/오프에 사용됩니다. 지정된 압력 및 온도 범위 내에서 호환 가능한 물, 공기, 오일 및 기타 산업용 매체에 적합합니다.

Q2: NPT 스레드와 BSP 스레드의 차이점은 무엇입니까?

NPT와 BSP는 스레드 프로필과 사양이 다른 서로 다른 스레드 표준입니다. 밸브 나사산은 상대 파이프 또는 피팅과 일치해야 하므로 주문하기 전에 필요한 나사산 표준을 확인해야 합니다.

Q3: 밸브에는 어떤 재료가 사용됩니까?

표준 구성은 본체에 ASTM A351 CF8M(316), 볼과 스템에 ASTM A182 F316, 시트에 RPTFE(PTFE+15%fv)를 사용합니다. 요청 시 다른 자료도 제공 가능합니다.

Q4: 밸브는 어떤 압력과 온도를 처리할 수 있습니까?

나열된 최대 압력은 285PSI이고 온도 범위는 -25℃~150℃입니다. 실제 허용 가능한 작동 조건은 밸브 크기, 매체, 온도 및 해당 압력-온도 등급에 따라 확인되어야 합니다.

Q5: 주문하기 전에 제품 도면을 요청할 수 있나요?

예. 생산 전에 밸브 크기, 연결 유형, 설치 치수 및 기타 필수 매개변수를 확인하기 위해 치수 도면 및 기술 사양을 제공할 수 있습니다.

Q6: 밸브 재질을 확인할 수 있나요?

예. 재료 검증 및 관련 검사 문서는 밸브 구성 및 주문 요구 사항에 따라 준비될 수 있습니다. 주문 시 해당 검사 범위를 확인해야 합니다.

Q7: 다양한 재료를 사용할 수 있나요?

예. 특정 작동 조건과 필요한 압력, 온도 및 매체 호환성에 따라 다른 몸체, 볼, 스템, 시트 및 밀봉 재료 조합을 고려할 수 있습니다.
