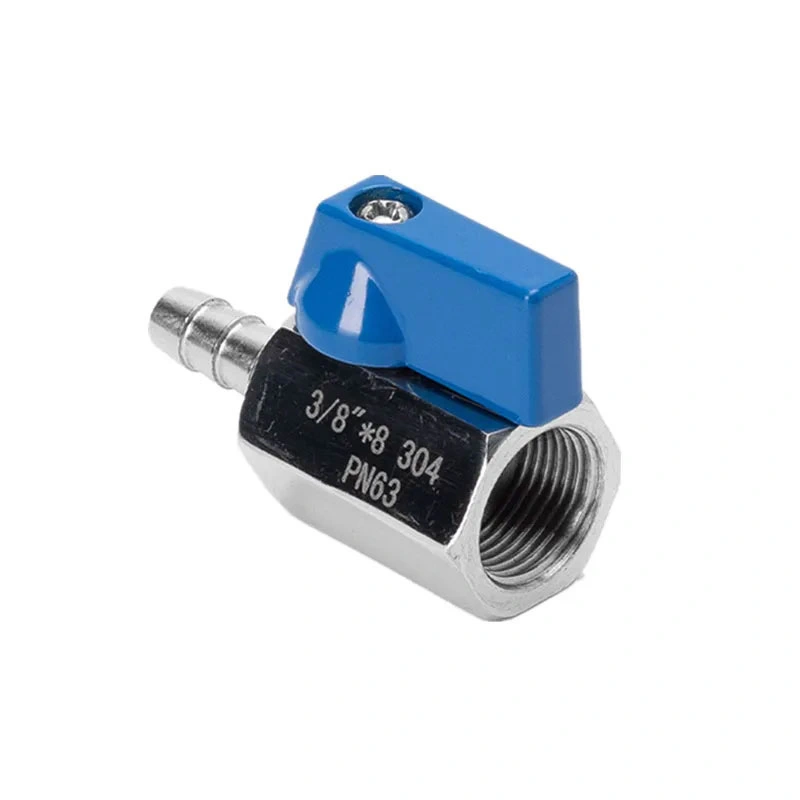

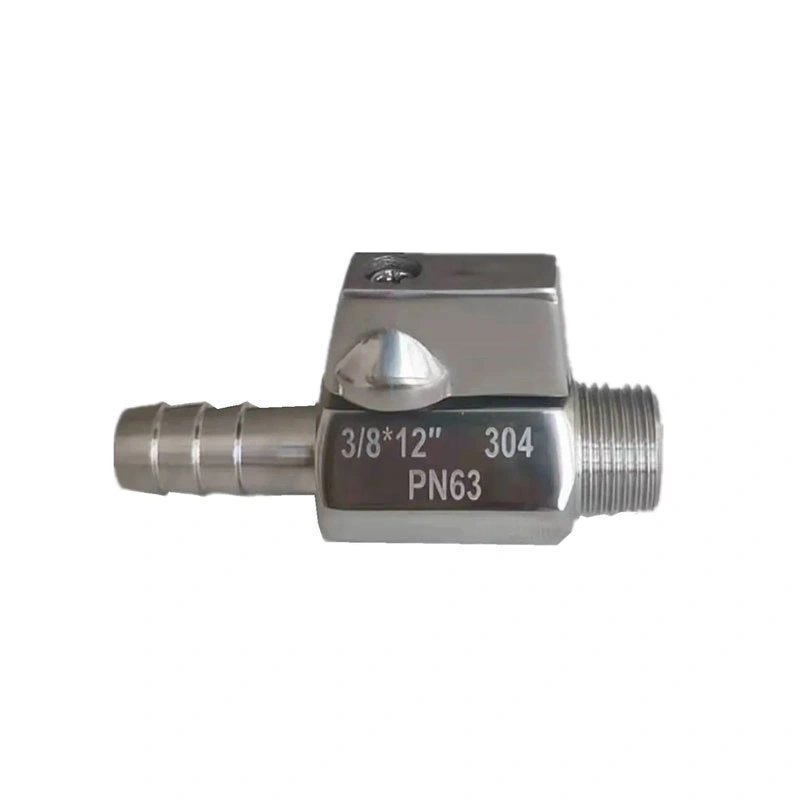

스테인레스 스틸 스레드 니플 호스 미니 볼 밸브

소형 유체 라인에는 제한된 설치 공간 내에서 나사형 배관과 유연한 호스를 연결할 수 있는 밸브가 필요한 경우가 많습니다. 스테인레스 스틸 나사형 니플 호스 미니 볼 밸브는 나사형 니플과 호스 연결부를 하나의 어셈블리로 결합하여 1/4 회전 작동 메커니즘을 통해 편리한 켜기/끄기 제어를 제공합니다. 컴팩트한 구성으로 공간이 제한된 장비 및 배관 레이아웃에 적합합니다.

주요 치수

제품 구조 및 특징

스레드 및 호스 연결

밸브는 나사식 연결과 호스 니플을 하나의 컴팩트한 어셈블리로 결합합니다. 나사산 쪽은 호환되는 NPT 또는 BSP 배관 구성 요소에 연결할 수 있으며, 니플 쪽은 적합한 유연한 호스 및 클램프 배열에 사용됩니다. 설치하기 전에 호스 내경과 연결 치수를 확인해야 합니다.

316 스테인레스 스틸 구조

밸브 본체는 ASTM A351 CF8M(316)으로 지정되며 볼과 스템에는 ASTM A182 F316이 사용됩니다. 이 스테인레스 스틸 구조는 재료 호환성과 내식성이 요구되는 응용 분야에 적합합니다. 실제 적합성은 작동 매체, 농도, 온도 및 기타 서비스 조건에 따라 달라집니다.

1/4회전 차단

볼 메커니즘은 1/4회전 개폐 작동을 제공합니다. 핸들 위치는 밸브의 작동 상태를 나타내므로 밸브를 소형 유체 시스템에서 간단한 온/오프 격리에 사용할 수 있습니다. 이 밸브는 정확한 유량 조절보다는 차단 서비스용으로 고안되었습니다.

RPTFE 좌석

표준 시트는 RPTFE(PTFE+15%fv)입니다. 선택하기 전에 시트 재료를 공정 매체 및 작동 온도와 비교하여 점검해야 합니다. 특정 화학적 또는 온도 호환성이 필요한 응용 분야에서는 다양한 재료 조합을 고려할 수 있습니다.

스레드 및 호스 연결 선택

NPT와 BSP는 서로 다른 스레드 표준이므로 서로 바꿔서 사용할 수 없습니다. 밸브 스레드는 짝을 이루는 피팅이나 파이프라인 연결과 일치해야 합니다. 호스니플 연결시 내경이 맞는 호스를 선택하고, 사용조건에 맞는 클램프나 연결방법을 사용하십시오.

공간이 제한된 장비의 경우 설치 전 밸브 전체 치수와 핸들 간격을 확인하십시오. 또한 밸브 연결부에 과도한 굽힘, 비틀림 또는 외부 하중이 가해지지 않도록 호스를 배선해야 합니다.

응용 시나리오

스테인레스 스틸 나사형 니플 호스 미니 볼 밸브는 호스 연결 및 수동 차단이 필요한 소형 유체 라인에 적합합니다. 일반적인 응용 분야는 다음과 같습니다.

호스 급수 및 배수 라인

압축 공기 및 공압 장비

여과, 냉각 및 청소 장비

펌프 연결 및 배수구

샘플링 및 실험실 장비

관개 및 살포 시스템

경공업 유체 취급 장비

설치 및 유지 관리

설치하기 전에 밸브 크기, NPT 또는 BSP 나사 유형, 호스 연결 크기, 작동 압력 및 온도를 확인하십시오. 결합 연결부를 청소하고 밀봉 표면에 먼지나 이물질이 없는지 확인하십시오. 나사 연결부는 밸브 본체에 과도한 힘을 가하지 않고 적절한 방법을 사용하여 조여야 합니다.

설치 후 시스템 시운전 중에 호스 연결 및 나사형 조인트를 확인하십시오. 전체 1/4 회전 범위에서 핸들을 작동하여 부드러운 움직임을 확인하십시오. 유지 관리 전에 밸브를 압력 소스에서 분리하고 연결된 라인에서 잔류 압력을 해제하십시오.

압력 및 온도 고려 사항

나열된 최대 압력은 285PSI이고 지정된 온도 범위는 -25℃~150℃입니다. 이러한 값은 밸브 크기, 작동 매체 및 적용 가능한 압력-온도 등급과 함께 고려해야 합니다. 밸브를 시스템에 설치하기 전에 실제 작동 조건을 확인해야 합니다.

기술 문서

치수 확인 및 프로젝트 선택을 위해 제품 도면 및 기술 사양이 제공될 수 있습니다. 자재 정보, 검사 기록 및 기타 적용 가능한 제품 문서도 밸브 구성 및 주문 요구 사항에 따라 정렬될 수 있습니다.

FAQ

Q1: 스테인레스 스틸 스레드 니플 호스 미니 볼 밸브는 무엇에 사용됩니까?

A 스테인레스 스틸 스레드 니플 호스 미니 볼 밸브나사형 파이프라인 연결과 유연한 호스 연결을 결합한 소형 유체 시스템의 수동 켜기/끄기 제어에 사용됩니다. 지정된 작동 한계 내에서 호환 가능한 물, 공기, 오일 및 기타 매체와 함께 사용할 수 있습니다.

Q2: 밸브를 유연한 호스에 직접 연결할 수 있나요?

니플 측면은 적절한 호스 연결 및 클램프 배열을 사용하여 호환 호스에 연결하도록 설계되었습니다. 호스 크기, 내경 및 연결 방법은 밸브 치수 및 작동 조건과 일치해야 합니다.

Q3: NPT 및 BSP 버전을 사용할 수 있습니까?

예. 나열된 스레드 표준은 NPT 및 BSP입니다. 필요한 나사 유형은 주문 시 상대 파이프, 피팅 또는 장비 연결과 일치하도록 지정해야 합니다.

Q4: 이 밸브는 압축 공기 시스템에 적합합니까?

예, 지정된 압력 및 온도 제한 내에서 호환되는 압축 공기 응용 분야에 대해 고려할 수 있습니다. 밸브 크기, 연결 방법 및 밀봉 재료를 실제 공압 시스템 요구 사항과 비교하여 확인해야 합니다.

Q5: 밸브 몸체에는 어떤 재료가 사용됩니까?

표준 본체 재질은 ASTM A351 CF8M(316)입니다. 볼과 스템은 ASTM A182 F316이고 시트는 RPTFE(PTFE+15%fv)입니다. 요청 시 다른 자료도 제공 가능합니다.

Q6: 주문하기 전에 도면을 요청할 수 있나요?

예. 생산 전 밸브 크기, 나사 유형, 호스 연결 및 설치 치수를 확인할 수 있도록 치수 도면 및 기술 사양을 제공할 수 있습니다.

Q7: 밸브 선택에 필요한 정보는 무엇입니까?

필요한 크기, NPT 또는 BSP 스레드 표준, 호스 크기, 작동 매체, 압력, 온도 및 설치 요구 사항을 제공하십시오. 이 정보는 적절한 밸브 구성을 확인하는 데 도움이 됩니다.
