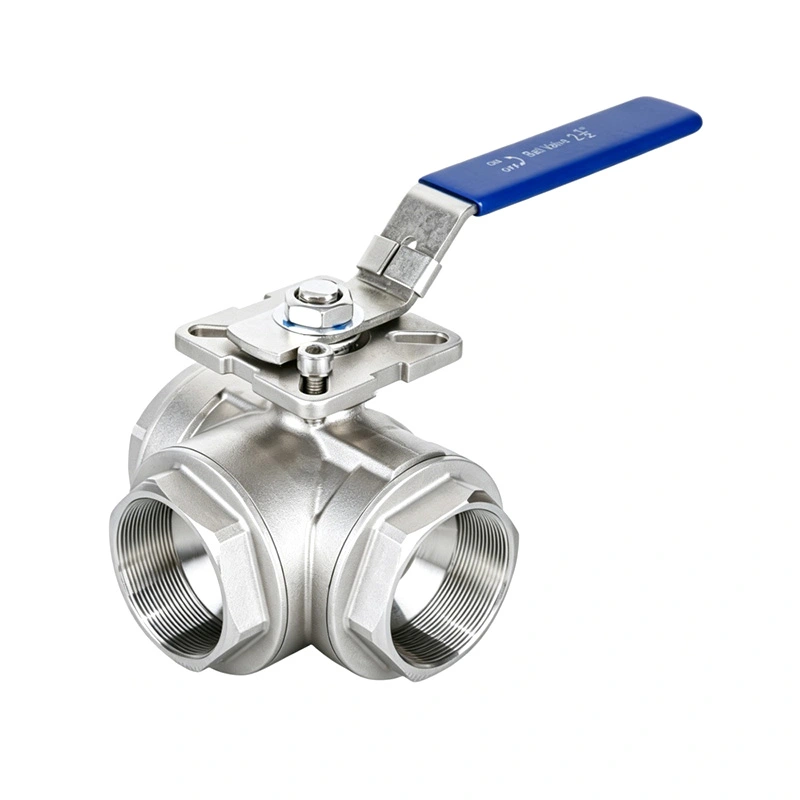

삼방향 볼 밸브 L 포트

Shangtai 3방향 볼 밸브 L 포트는 안정적인 방향 흐름 제어를 위해 304/316 스테인레스 스틸로 제작되었습니다. 정밀 나사, 엄격한 QC, ISO9001 및 CE 인증 생산, 원저우 공장의 빠른 지원.

문의 보내기

제품 설명

이 3방향 볼 밸브 L 포트는 단열 파이프라인, 매설 설치 및 추가 용접 거리가 필요한 배관 레이아웃. 확장된 끝은 작업 중에 더 많은 작업 공간을 제공합니다. 파이프라인 용접 및 적절한 설치 시 밸브의 내부 구성 요소에서 용접 열을 멀리 유지하는 데 도움이 됩니다. 절차를 따릅니다.

3피스 본체를 통해 검사, 씰 교체 및 유지보수를 위해 내부 구성요소에 접근할 수 있습니다. 파이프라인이 격리되고 감압되었습니다. L 포트 흐름 경로는 전환 또는 전환 호환에 적합합니다. 서로 다른 파이프라인 분기 사이의 미디어. 밸브는 석유화학, 석유 및 가스, 열 에너지 및 작동 매체, 압력 및 온도.

주요 치수

크기	1/4"- 6"
압력 등급	CL150
맞대기 용접 끝	ASME B16.25
최대 압력	285PSI
설계 및 제조 표준	ASME B16.34
테스트 및 검사	API598
압력-온도 등급	ASME B16.34
온도 범위	-25℃~150℃
본체 재질	ASTM A351 CF8M(316)
볼 재질	ASTM A182 F316
줄기 재료	ASTM A182 F316
시트 재질	RPTFE(PTFE+15%fv)
옵션	요청 시 다른 자료도 제공 가능합니다.

Three Way Ball Valve L Port

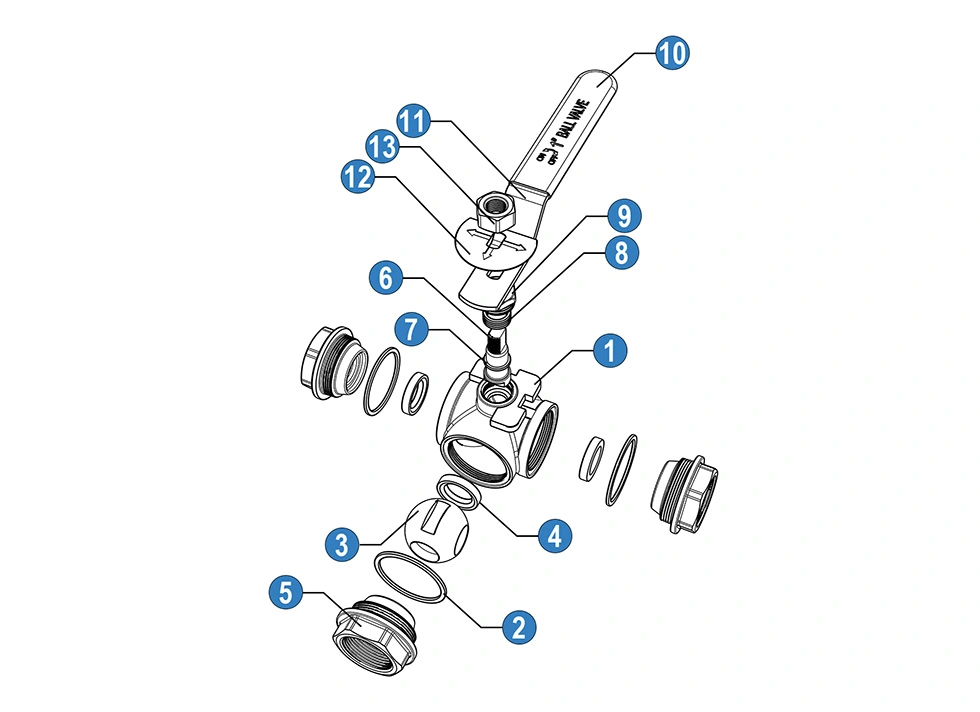

아니요	이름	*소재(N/B)**
1	몸	WCB	CF8	CF8M
2	틈 메우는 물건	PTFE
3	공	304	304	304
4	좌석	PTFE/RPTFE/PPL
5	보닛	WCB	CF8	CF8M
6	줄기	304	304	304
7	스템 와셔	PTFE/PTFE.25% 유리 섬유
8	포장	PTFE
9	선	304
10	핸들 슬리브	PVC
11	핸들	201
12	크라운 와셔	304
13	너트	304

* N: ANSI B 2.1 NPT에 따른 나사 끝
* B: 나사산은 BS21 BSP에 따라 끝납니다.

Three Way Ball Valve L Port

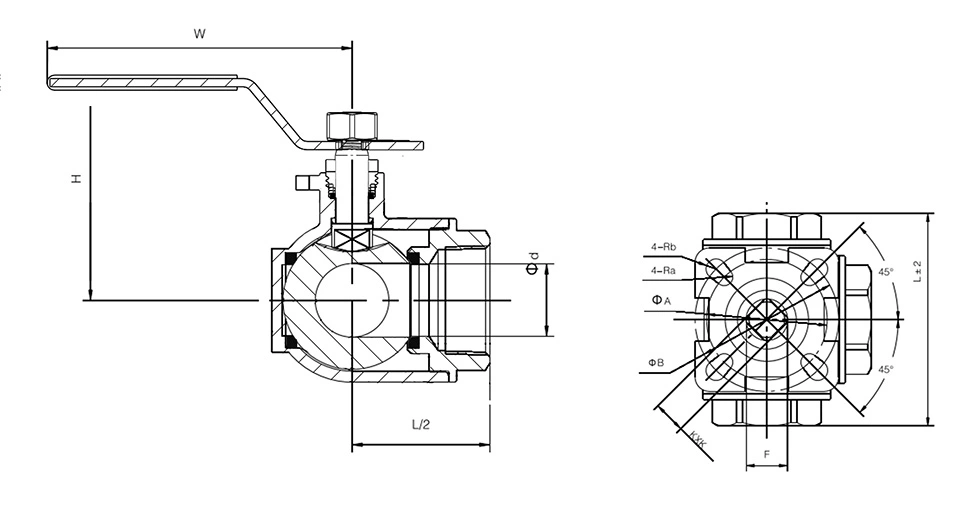

크기	1/4"	3/8"	1/2 "	3/4"	1 "	1-1/4"	1-1/2"	2 "
d	10	10	10	15	18	25	32	40
L	72	72	72	83	91	117	136	146
H	62	62	62	68	77	92	105	118
W	100	100	120	120	140	150	180	180
A	36	36	36	36	42	42	50	50
B	42	42	42	42	50	50	70	70
라	3	3	3	3	3	3	3.5	3.5
Rb	3	3	3	3	3.5	3.5	4.5	4.5
F	12	12	12	12	12	14	18	18
KXK	9×9	9×9	9×9	9×9	9×9	11×11	14×14	14×14

ISO5011

F03

F03~F04

F04~F05

F05~F07

제품 장점

3방향 흐름 제어를 위한 L-포트 흐름 경로

그만큼삼방향 볼 밸브 L 포트전환 또는 전환을 위해 L 포트 흐름 구성을 사용합니다. 연결된 파이프라인 분기 간의 호환 가능한 미디어. 흐름 경로는 요구 사항에 따라 선택되어야 합니다. 배관 배열 및 작동 기능으로 인해 이 구성은 방향성이 있는 응용 분야에 적합합니다. 흐름 제어가 필요합니다.

확장된 맞대기 용접 끝단 설계

확장된 맞대기 용접 끝은 밸브 본체와 파이프라인 사이에 추가적인 용접 거리를 제공합니다. 이 구성은 단열 파이프라인, 매설 설치 및 추가 간격이 있는 배관 레이아웃에 유용합니다. 밸브 주변에 필요합니다. 열 입력을 제어하고 보호하기 위해 적절한 용접 절차를 따라야 합니다. 밸브의 내부 부품.

유지보수를 위한 3피스 구조

3피스 본체를 사용하면 서비스 가능한 내부 구성 요소를 검사하고 교체하기 위해 밸브를 열 수 있습니다. 파이프라인이 분리되고 감압된 후. 이 구조는 정기적인 유지 관리를 단순화할 수 있습니다. 볼, 시트 또는 씰을 검사해야 합니다.

품질검사

1. 원료검증

스테인레스 스틸 재질은 PMI 및 관련 재질 검증 절차를 통해 확인할 수 있습니다. 해당 주문 요구 사항. 구성에 대한 재료 식별 및 문서도 유지 관리할 수 있습니다. 추적성이 필요합니다.

2. 용접 끝단 치수 검사

확장된 용접 끝부분은 끝 길이, 베벨 형상, 벽 두께 및 기타 치수와 같은 주요 치수를 검사합니다. 정렬. 이러한 점검은 밸브 치수가 지정된 파이프라인 연결과 호환되는지 확인하는 데 도움이 됩니다.

3. 수압 및 밀봉 테스트

밸브 테스트에는 해당 규정에 따른 정수압 쉘 테스트 및 밀봉 성능 테스트가 포함됩니다. 검사 요구 사항. 밸브에 따라 시험조건 및 합격기준을 확인하여야 한다. 사양 및 적용 가능한 표준.

4. 최종검사

포장하기 전에 완성된 밸브의 외관, 몸체 조립, 용접 마무리 상태 및 작동 여부를 확인합니다. 기능. 제품 식별 및 필수 문서도 주문 사양과 비교하여 확인할 수 있습니다.

포장

밸브는 밸브 크기와 크기에 적합한 보호 포장으로 수출 운송을 위해 준비됩니다. 배송 방법. 골판지 상자와 합판 케이스를 사용하여 밸브 본체와 확장된 용접 끝부분을 보호할 수 있습니다. 충격, 압축 및 취급 손상으로 인해 발생합니다. 용접 끝부분은 별도로 보호되어 용접 부위의 손상을 방지합니다. 운송 중 경사면.
