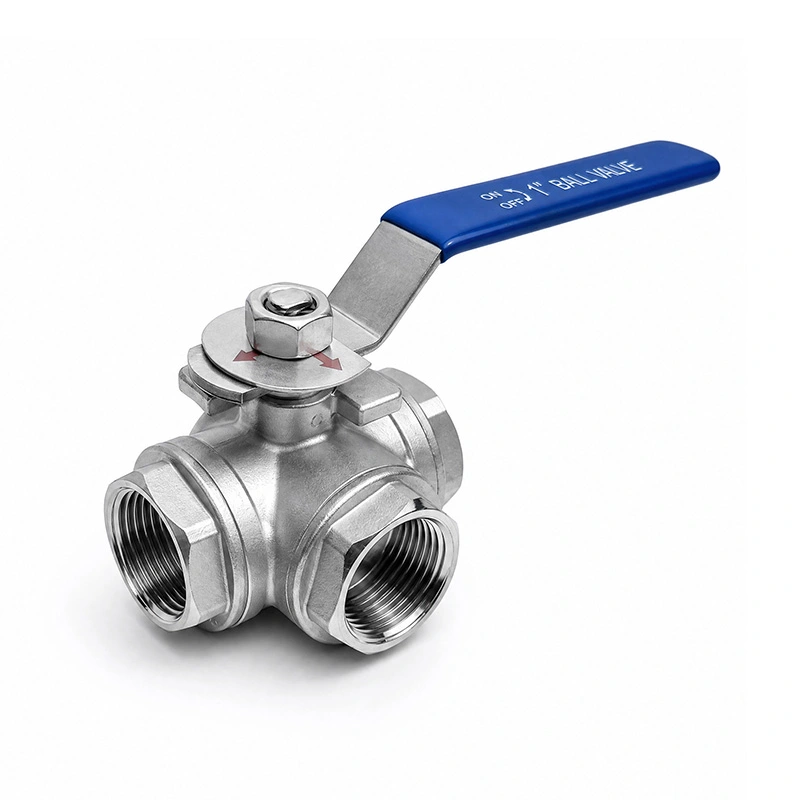

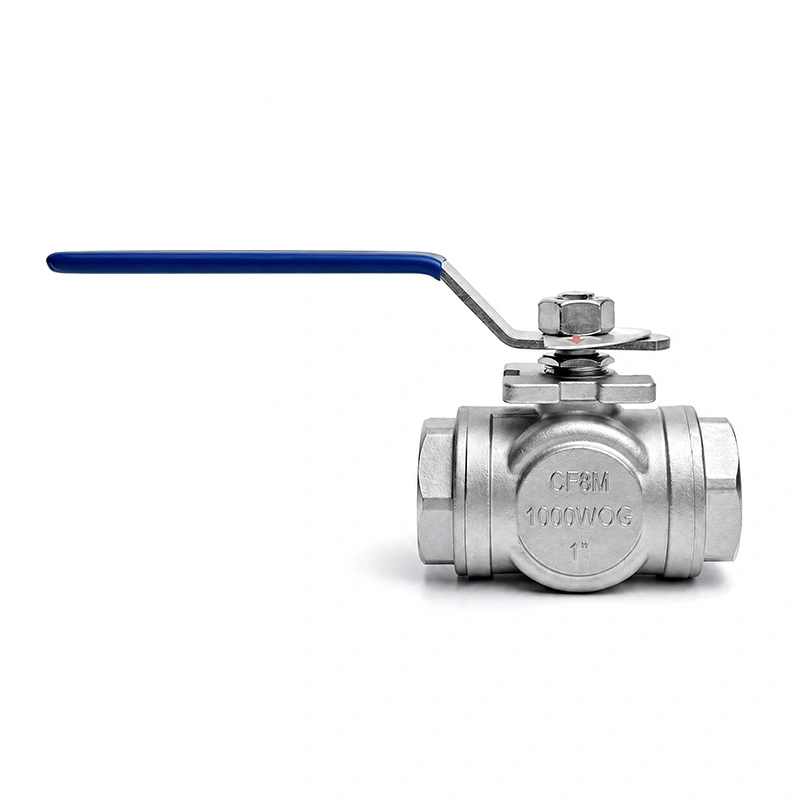

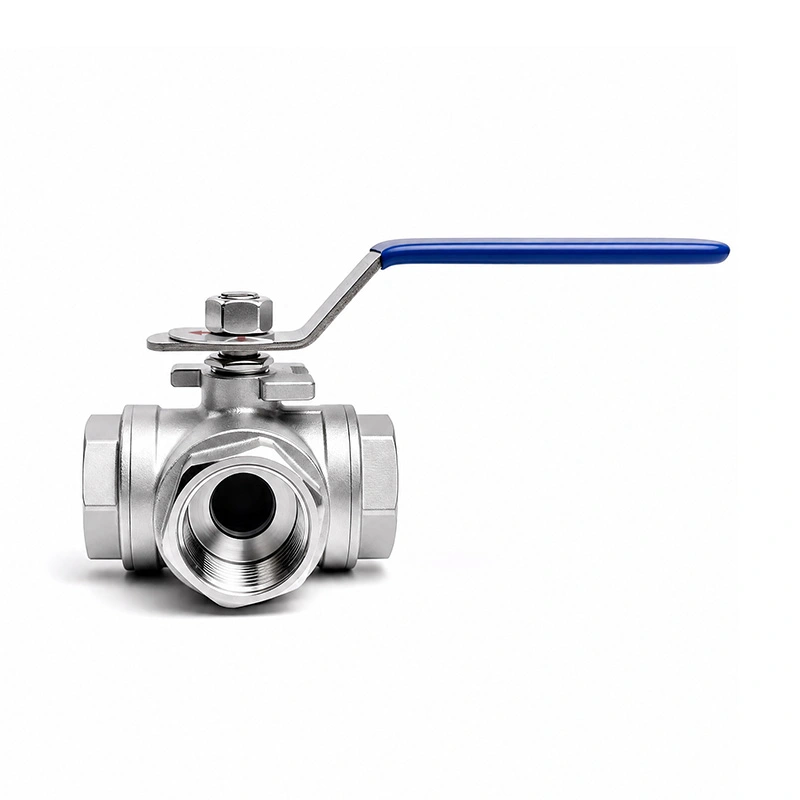

삼방향 볼 밸브 T 포트
Shangtai 3방향 볼 밸브 T 포트는 흐름 혼합, 방향 전환 및 다방향 분배를 가능하게 합니다. 정밀 나사, 엄격한 QC, 현장 재료 검증, 금형 개발 능력 및 원저우 공장의 빠른 지원.
삼방향 볼 밸브 T 포트는 하나의 컴팩트를 통해 유연한 흐름 제어가 필요한 배관 시스템을 위해 설계되었습니다. 밸브. T자형 흐름 통로는 여러 파이프라인 방향을 연결할 수 있어 혼합, 방향 전환, 미디어를 우회하거나 배포하는 행위.
여러 개의 양방향 밸브를 사용하는 것과 비교하여 T 포트 3방향 볼 밸브는 파이프라인 레이아웃을 단순화하고 연결점을 확보하고 유체 제어 시스템의 작동 효율성을 향상시킵니다.
주요 치수
| 크기 | 1/2"- 4" |
| 압력 등급 | CL150 |
| 스레드 표준 | NPT、BSP |
| 최대 압력 | 285PSI |
| 설계 및 제조 표준 | ASME B16.34 |
| 테스트 및 검사 | API598 |
| 압력-온도 등급 | ASME B16.34 |
| 온도 범위 | -25℃~150℃ |
| 본체 재질 | ASTM A351 CF8M(316) |
| 볼 재질 | ASTM A182 F316 |
| 줄기 재료 | ASTM A182 F316 |
| 시트 재질 | RPTFE(PTFE+15%fv) |
| 옵션 | 요청 시 다른 자료도 제공 가능합니다. |

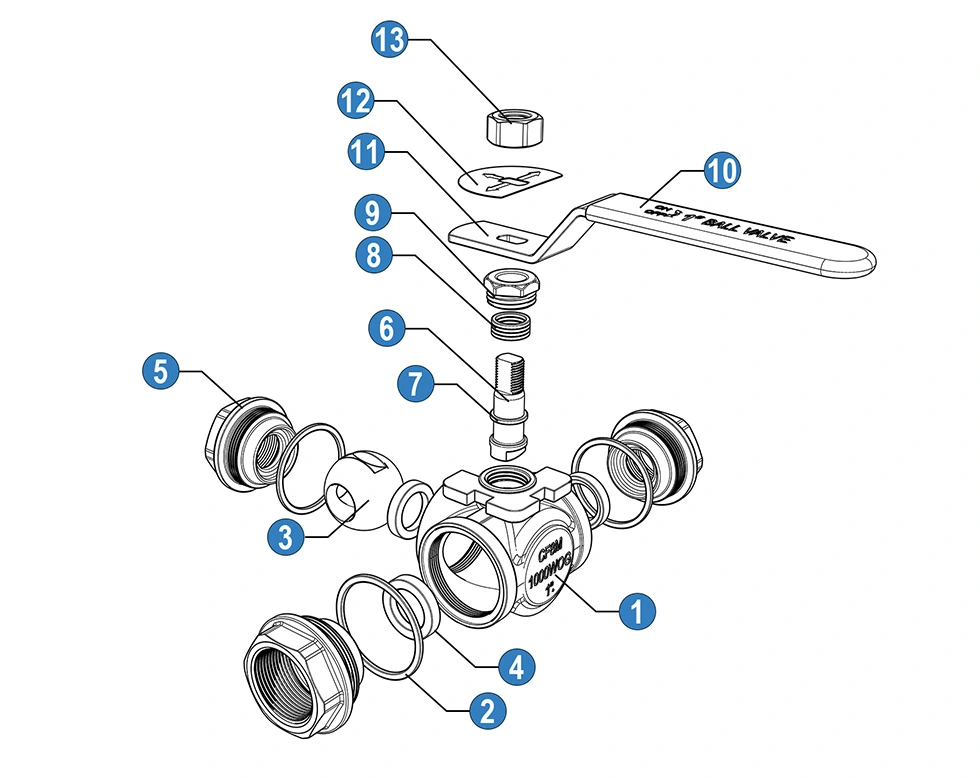

| 아니요 | 이름 | 소재(*N/B) | ||
| 1 | 몸 | WCB | CF8 | CF8M |
| 2 | 틈 메우는 물건 | PTFE | ||
| 3 | 공 | 304 | 304 | 304 |
| 4 | 좌석 | PTFE/RPTFE/PPL | ||
| 5 | 보닛 | WCB | CF8 | CF8M |
| 6 | 줄기 | 304 | 304 | 304 |
| 7 | 스템 와셔 | PTFE/PTFE.25% 유리 섬유 | ||
| 8 | 포장 | PTFE | ||
| 9 | 선 | 304 | ||
| 10 | 핸들 슬리브 | PVC | ||
| 11 | 핸들 | 봄 여름 시즌 | ||
| 12 | 크라운 와셔 | 304 | ||
| 13 | 너트 | 304 | ||
* N: ANSI B 2.1 NPT에 따른 나사 끝
* B: 나사산은 BS21 BSP에 따라 끝납니다.

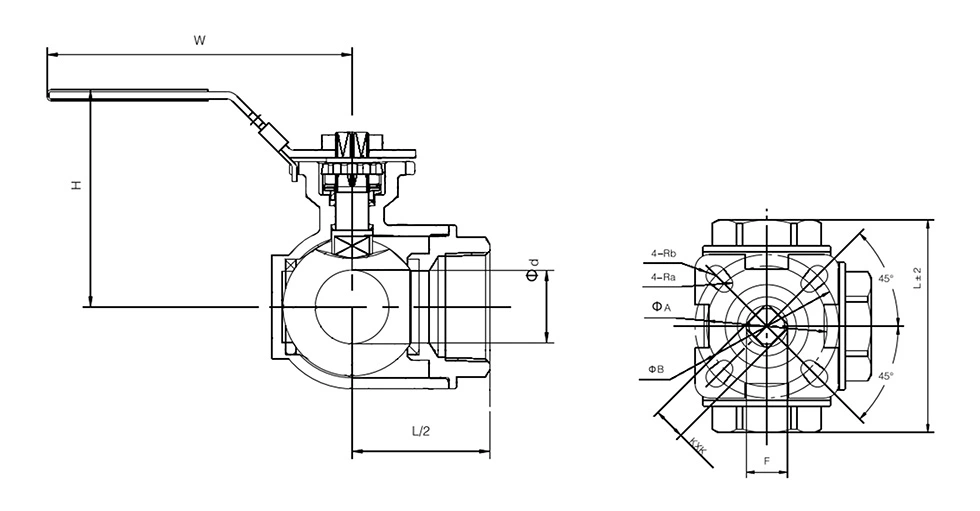

| 크기 | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
| d | 10 | 10 | 10 | 15 | 18 | 25 | 32 | 40 |
| L | 72 | 72 | 72 | 83 | 91 | 117 | 136 | 146 |
| H | 62 | 62 | 62 | 68 | 77 | 92 | 105 | 118 |
| W | 100 | 100 | 120 | 120 | 140 | 150 | 180 | 180 |
| A | 36 | 36 | 36 | 36 | 42 | 42 | 50 | 50 |
| B | 42 | 42 | 42 | 42 | 50 | 50 | 70 | 70 |
| 라 | 3 | 3 | 3 | 3 | 3 | 3 | 3.5 | 3.5 |
| Rb | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 4.5 | 4.5 |
| F | 12 | 12 | 12 | 12 | 12 | 14 | 18 | 18 |
| KXK | 9×9 | 9×9 | 9×9 | 9×9 | 9×9 | 11×11 | 14×14 | 14×14 |
| ISO5011 | F03 | F03~F04 | F03~F04 | F04~F05 | F04~F05 | F05~F07 | F05~F07 |
우리를 선택하는 이유
소스 밸브 제조업체
Shangtai는 중국 절강성 원저우에 위치한 전문 밸브 공장으로 공항에서 단 10분 거리에 있습니다.
인증된 생산 시스템
당사의 제조는 ISO 9001 품질 관리 표준 및 CE 인증 요구 사항을 따릅니다.
가는 실 가공
정밀하게 가공된 나사산은 원활한 설치, 안정적인 연결 및 안정적인 밀봉 성능을 보장합니다.
완벽한 품질 관리
재료검사, 가공, 조립, 압력시험, 포장 전반에 걸쳐 표준화된 검사가 적용됩니다.
현장 자재 검증
자재시험장비를 갖추고 현장 자재검사를 지원하여 구매신뢰도를 높여드립니다.
금형 개발 역량
우리는 도면, 샘플 또는 OEM 요구 사항에 따라 금형 개발 및 맞춤형 생산을 지원할 수 있습니다.
빠른 판매 후 응답
우리 서비스 팀은 제품 선택, 주문 후속 조치 및 판매 후 문제에 대해 적시에 지원을 제공합니다.
적용산업
물 처리:연결된 라인 사이에서 흐름을 전환해야 하는 물 분배, 여과 및 공정 배관에 사용됩니다.
화학 처리:밸브 재료와 씰이 작동 매체와 호환되는 경우 화학 물질 전달, 투여 및 공정 파이프라인에 적합합니다.
HVAC 시스템:서로 다른 분기 간 흐름을 전환하거나 전환하기 위한 가열 및 냉각 순환 시스템에 적용됩니다.
제약 처리:연결 유형, 밸브 재질 및 내부 구성이 해당 위생 요구 사항을 충족하는 공정 장비 및 청정 유틸리티 시스템에 적합합니다.
산업 자동화:단일 3방향 밸브에서 여러 파이프라인 방향을 제어해야 하는 자동화된 스키드, 매니폴드 및 공정 장비에 사용됩니다.
일반 유체 분배:밸브의 압력, 온도 및 재료 사양에 따라 유체 혼합, 전환 및 바이패스 장치에 적용 가능합니다.
FAQ
Q1: T-포트 3방향 볼 밸브의 주요 기능은 무엇입니까?
T-포트 구성은 볼이 회전함에 따라 3개의 밸브 포트의 다양한 조합을 연결할 수 있습니다. 포트 방향과 필요한 작동 위치에 따라 흐름 전환, 흐름 혼합, 바이패스 배열 또는 파이프라인 분기 간 전환에 사용할 수 있습니다.
Q2: T-포트와 L-포트의 차이점은 무엇입니까?
T-포트와 L-포트 구성은 서로 다른 흐름 경로를 제공합니다. T-포트는 특정 볼 위치에서 3개의 포트를 연결할 수 있으므로 둘 이상의 흐름 배열이 필요한 응용 분야에 적합합니다. L-포트는 일반적으로 한 번에 두 개의 포트를 연결하며 일반적으로 두 방향 간의 흐름을 전환하는 데 사용됩니다.
Q3: T-포트 밸브가 유량을 두 출구로 분배할 수 있습니까?
예, T 포트 밸브는 적절한 구성에서 하나의 입구에서 두 개의 출구로의 흐름을 허용할 수 있습니다. 그러나 실제 흐름 분포는 압력 차이, 하류 저항, 파이프 크기 및 시스템 레이아웃의 영향을 받습니다. 두 배출구가 동일한 흐름을 받을 것이라고 가정해서는 안 됩니다.
Q4: 3방향 볼 밸브를 선택할 때 어떤 정보가 필요합니까?
밸브 크기, 작동 매체, 압력, 온도, 연결 표준, 본체 및 씰 재질, 필요한 흐름 패턴 및 작동 방법을 제공하십시오. 자동화 시스템의 경우 액추에이터 유형과 필요한 작동 토크도 확인해야 합니다.
Q5: 3방향 볼 밸브 T 포트는 어떤 용도로 사용되나요?
A 삼방향 볼 밸브 T 포트배관 시스템에 연결된 3개의 포트를 통한 여러 흐름 경로가 필요할 때 사용됩니다. 실제 흐름 기능은 내부 포트 형상, 볼 위치 및 파이프라인 배열에 따라 다르므로 주문하기 전에 필요한 흐름 패턴을 확인해야 합니다.
Q6: 배송 전에 밸브 재질을 확인할 수 있나요?
예. 자재 검증 및 검사는 제품 구성 및 주문 요구 사항에 따라 조정될 수 있습니다. 지정된 경우 자재 문서 또는 검사 기록도 제공될 수 있습니다.
