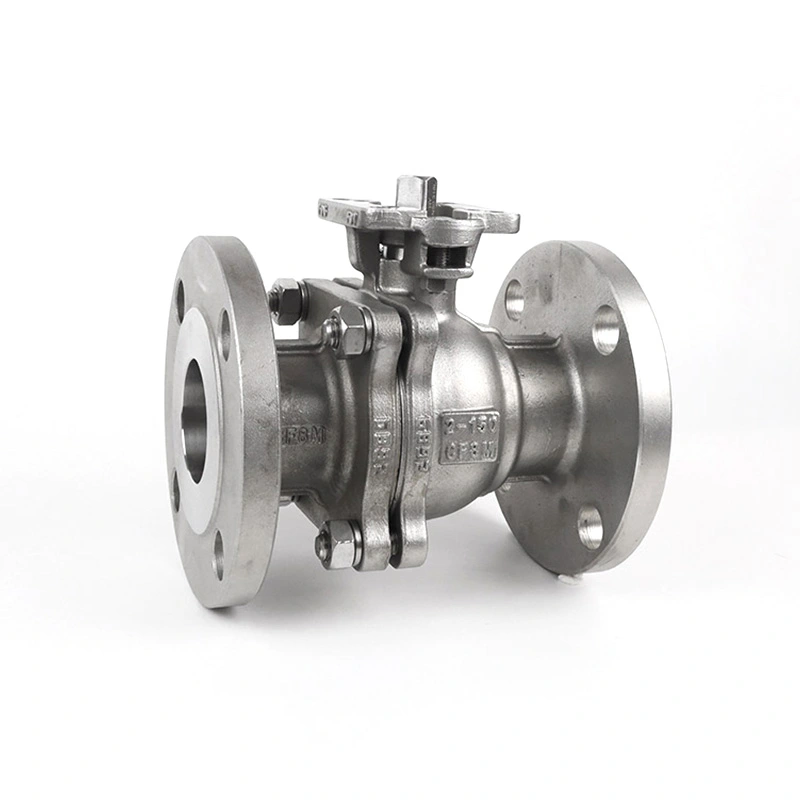

액추에이터용 ISO 5211 베이스가 있는 ANSI 클래스 150 플랜지 볼 밸브

자동화된 파이프라인 격리를 위해서는 밸브 구성이 배관 표준, 압력 등급, 연결 치수 및 액추에이터 인터페이스와 일치해야 합니다. 액추에이터용 ISO 5211 베이스가 있는 ANSI 클래스 150 플랜지 볼 밸브는 클래스 150 플랜지 연결과 ISO 5211 장착 인터페이스를 결합하여 밸브를 수동 작동 또는 부분 회전 공압 및 전기 작동에 맞게 구성할 수 있습니다. 실제 밸브와 액추에이터 조합은 필요한 토크, 작동 조건 및 파이프라인 구성에 따라 선택해야 합니다.

Shangtai는 중국 저장성 원저우에서 산업용 볼 밸브를 제조합니다. 생산에는 가공, 조립 및 압력 테스트가 포함되며 해당 제품 사양에 따라 재료 및 치수 요구 사항이 확인됩니다. 특정 밸브 구성이 필요한 경우 도면, 재료 요구 사항 및 액추에이터 정보를 검토할 수 있습니다.

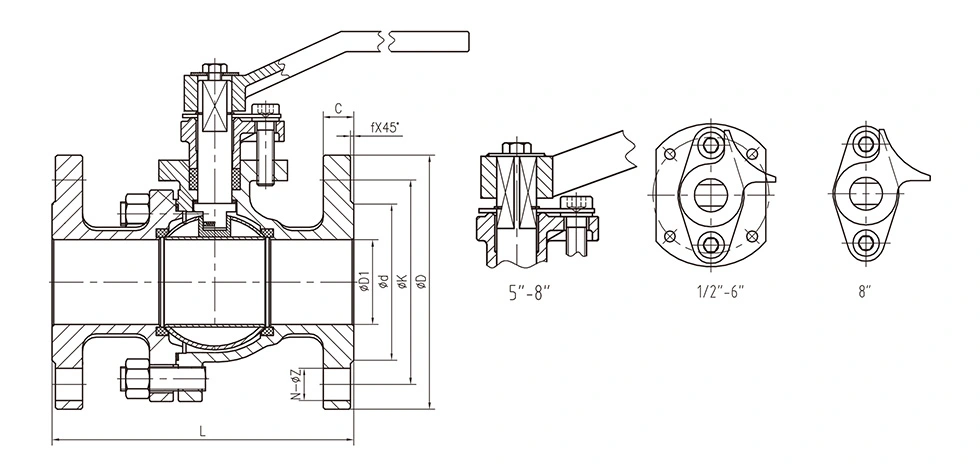

주요 치수

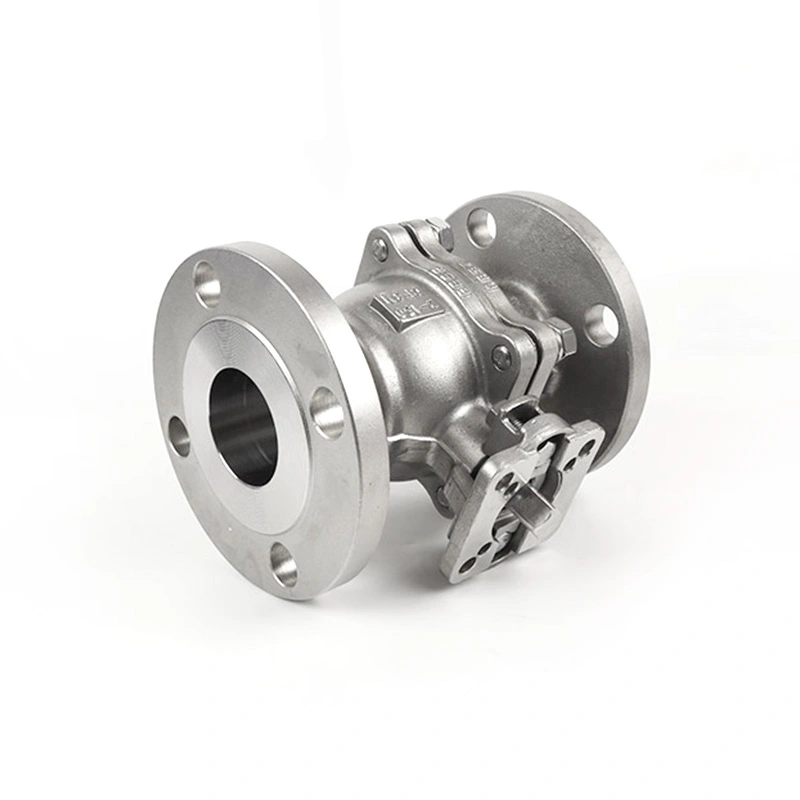

밸브 구성 및 액추에이터 인터페이스

밸브는 호환되는 RF 파이프라인 플랜지에 연결하기 위해 플랜지 본체를 사용합니다. 주요 사양에 나열된 316 스테인리스 스틸 본체, F316 볼 및 F316 스템은 기본 재료 구성을 제공하는 반면 RPTFE 시트는 시트 재료가 작동 매체 및 온도와 호환되는 응용 분야에 사용됩니다.

ISO 5211 장착 베이스는 호환 가능한 부분 회전 액추에이터 또는 중간 장착 배열을 부착하기 위한 표준화된 인터페이스를 제공합니다. ISO 5211은 액추에이터 부착 플랜지 및 구동 구성 요소 치수를 지정하므로 액추에이터 인터페이스는 밸브 크기만으로 선택하기보다는 밸브 장착 크기 및 필요한 작동 토크와 일치해야 합니다.

자동화된 서비스를 위해서는 조립 전에 밸브 토크, 액추에이터 출력, 장착 인터페이스, 회전 방향 및 사용 가능한 전원 또는 공기 공급을 모두 확인해야 합니다. 리미트 스위치, 솔레노이드 밸브, 포지셔너 및 기타 제어 액세서리는 자동화 시스템에 따라 선택할 수 있습니다.

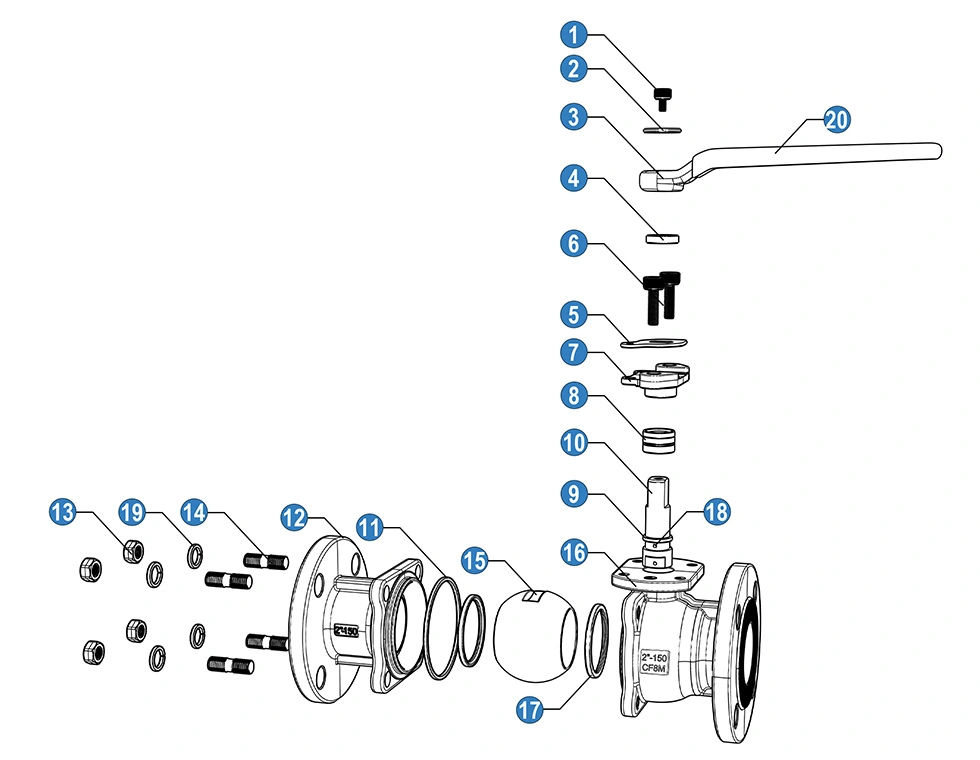

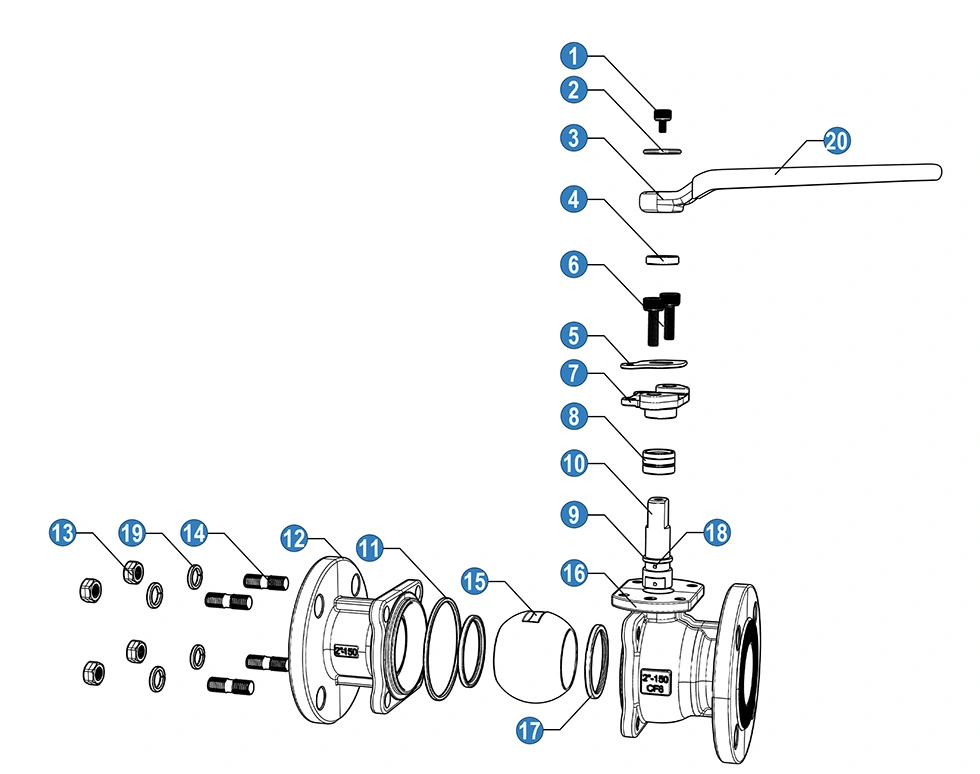

재료 및 구성 요소 구성

위의 구성요소 목록은 하나의 재료 구성을 나타냅니다. 제품 사양은 또한 316 스테인리스강 구성을 제공하므로 필요한 내식성 및 서비스 조건에 따라 접액 구성품을 선택할 수 있습니다. 재료 선택은 실제 구매 사양 및 유체 호환성 요구 사항에 따라 확인되어야 합니다.

일반 치수:

주요 특징

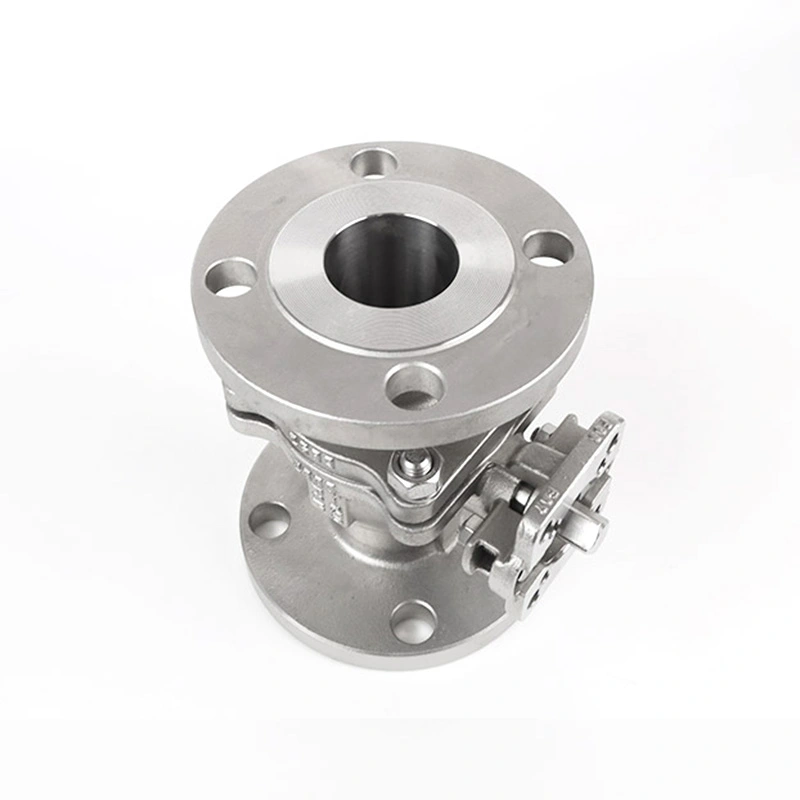

클래스 150 플랜지 파이프라인 연결

RF 플랜지 끝 구성은 밸브와 파이프라인 사이에 볼트 연결을 제공합니다. 플랜지 크기, 볼트 구멍 배열, 직면 유형 및 관련 치수는 설치 전에 상대 파이프라인 플랜지와 일치해야 합니다. ASME B16.5는 NPS 1/2부터 NPS 24까지의 파이프 플랜지 및 플랜지 피팅을 다루며 클래스 150 플랜지 치수 및 압력 온도 요구 사항을 포함합니다.

ISO 5211 액추에이터 장착

액추에이터 장착 인터페이스는 부분 회전 자동화용으로 설계되었습니다. ISO 5211은 호환 가능한 액추에이터를 산업용 밸브에 연결하는 데 사용되는 부착 인터페이스 치수와 구동 구성 요소 치수를 정의합니다. 따라서 장착 크기와 액추에이터 출력을 밸브 작동 토크와 함께 확인해야 합니다.

스테인리스강 압력 경계 부품

주요 사양은 몸체에 ASTM A351 CF8M(316), 볼과 스템에 ASTM A182 F316, 시트에 RPTFE를 사용한다. 이 재료 조합은 선택된 재료가 필요한 화학적 및 온도 조건을 충족하는 물, 오일, 가스 및 기타 호환 가능한 매체에 대해 고려될 수 있습니다.

1/4 회전 온/오프 작동

볼 밸브는 1/4 회전 메커니즘을 사용하여 열린 위치와 닫힌 위치 사이를 이동합니다. 지속적인 제한보다는 주로 격리 서비스를 위한 것입니다. 유량 조절이 필요한 경우 선택하기 전에 밸브, 시트 및 작동 조건의 적합성을 평가해야 합니다.

정전기 방지 구조

재료 목록에는 밸브 구성에 대한 정전기 방지 장치가 포함되어 있습니다. 응용 분야에서 정전기 방지 성능이 필요한 경우 주문 문서를 통해 전체 밸브 사양과 해당 테스트 요구 사항을 확인해야 합니다.

일반적인 응용 분야

물 처리:플랜지 연결이 필요한 호환 가능한 물 라인, 공정 장비 및 처리 스키드의 격리에 적합합니다.

석유 및 가스 시스템:밸브 재질, 압력 등급 및 밀봉 구성이 서비스 요구 사항을 충족하는 경우 호환되는 석유 및 가스 파이프라인과 장비에 적용할 수 있습니다.

화학 처리:본체, 볼, 스템, 시트 및 개스킷 재질이 매체와 화학적으로 호환되는 경우 공정 유체 격리에 사용할 수 있습니다.

산업 공정 장비:액추에이터 장착 인터페이스를 통해 밸브를 자동화된 스키드, 매니폴드 및 원격 개폐 제어가 필요한 장비에 통합할 수 있습니다.

일반 파이프라인 격리:클래스 150 플랜지 볼 밸브와 수동 또는 자동 차단 작동이 필요한 산업용 배관 시스템에 적합합니다.

액추에이터 선택

액츄에이터 선택은 공칭 파이프 크기보다는 밸브에 필요한 작동 토크를 기준으로 해야 합니다. 밸브 크기, 시트 재질, 차압, 매체, 온도 및 작동 주파수는 모두 토크 요구 사항에 영향을 미칠 수 있습니다.

공압 작동의 경우 사용 가능한 공기 압력, 작동기 출력 토크, 실패 위치 및 제어 액세서리를 확인하십시오. 전기식 작동의 경우 필요한 토크, 전원 공급 장치, 작동 주기 및 피드백 요구 사항을 확인하십시오. ISO 5211 장착 인터페이스는 선택한 액추에이터 및 커플링 배열과도 일치해야 합니다.

선택 및 설치 고려 사항

주문하기 전에 공칭 크기, 클래스 150 압력 등급, 플랜지 치수, RF 표면, 작동 압력, 온도, 매체 및 필요한 본체 및 트림 재료를 확인하십시오. 자동화된 밸브의 경우 액추에이터 유형, 필요한 토크, 장착 인터페이스 및 제어 요구 사항을 제공하십시오.

설치하기 전에 플랜지 면과 밸브 끝 부분에 손상이나 오염이 있는지 검사하십시오. 결합 플랜지를 올바르게 정렬하고 적절한 개스킷과 해당 설치 절차를 사용하여 볼트를 균일하게 조입니다. 밸브 본체를 통해 파이프라인을 강제로 정렬하지 마십시오.

액추에이터 설치 후 밸브를 사용하기 전에 회전 방향과 열림/닫힘 한계를 확인하십시오. 과도한 외부 하중이 밸브 장착 인터페이스로 전달되지 않도록 필요한 경우 무거운 액추에이터 또는 기어박스를 적절하게 지지해야 합니다.

사용시 주의사항

지정된 압력 및 온도 제한 내에서 밸브를 작동하십시오. 제품표의 285PSI 값은 모든 크기와 온도에 대한 보편적인 허용 압력으로 취급되어서는 안 됩니다. 실제 구성에 적용 가능한 압력-온도 등급을 확인해야 합니다.

이물질이 밸브에 들어가 시트나 밀봉 표면이 손상될 가능성을 줄이려면 시운전 전에 파이프라인을 세척하십시오.

선택한 시트 및 작동 조건에 대해 애플리케이션이 기술적으로 평가되지 않은 한 지속적인 스로틀링을 위해 볼 밸브를 사용하지 마십시오.

유지보수 전에 파이프라인을 분리 및 감압하고 밸브가 서비스하기에 안전한지 확인하십시오. 자동화된 밸브의 경우 해당 유지 관리 절차에서 요구하는 대로 액추에이터 전원 또는 제어 소스를 분리하거나 분리하십시오.

품질 검사 및 문서화

생산 검사에는 해당 제품 및 주문 요구 사항에 따라 재료 검증, 치수 검사, 본체 조립 및 압력 테스트가 포함될 수 있습니다. API 598은 밸브 검사 및 테스트 요구 사항에 사용되는 반면 ASME B16.34는 관련 밸브 설계, 압력-온도 및 치수 요구 사항을 다룹니다.

추적성이 필요한 프로젝트의 경우 생산 전에 재료 등급, 밸브 사양, 테스트 요구 사항 및 액추에이터 구성을 확인해야 합니다. Shangtai는 프로젝트에 특정 밸브 및 자동화 구성이 필요한 경우 기술 도면 및 응용 정보를 검토할 수 있습니다.

FAQ

1. 액추에이터용 ISO 5211 베이스가 있는 ANSI 클래스 150 플랜지 볼 밸브는 무엇에 사용됩니까?

액추에이터용 ISO 5211 베이스가 있는 ANSI 클래스 150 플랜지 볼 밸브는 클래스 150 플랜지 연결 및 부분 회전 액추에이터 인터페이스가 필요한 산업용 배관 시스템의 ON/OFF 격리에 사용됩니다. 밸브 크기, 작동 토크 및 시스템 요구 사항에 따라 수동 작동 또는 자동 제어로 구성할 수 있습니다.

2. 클래스 150 등급과 표에 나열된 최대 압력의 차이점은 무엇입니까?

클래스 150은 압력 등급 지정이고, 나열된 285PSI는 제품별 최대 압력 값입니다. 허용 사용 압력은 모든 작동 조건에 하나의 압력 값이 적용된다고 가정하기보다는 밸브 크기, 재질, 온도 및 해당 압력-온도 등급에 따라 확인되어야 합니다.

3. 밸브에 어떤 액츄에이터를 설치할 수 있나요?

공압식 및 전기식 부분 회전 액추에이터는 장착 인터페이스와 출력 토크가 밸브와 일치할 때 고려할 수 있습니다. 적절한 구성을 위해 유압 작동을 고려할 수도 있습니다. 액추에이터 선택에는 토크, 회전, 전원 또는 공기 공급 및 제어 요구 사항이 포함되어야 합니다.

4. 밸브 시트에 RPTFE를 사용하는 이유는 무엇입니까?

RPTFE는 제공된 제품 구성에서 시트 재료로 지정됩니다. 그 적합성은 작동 매체, 압력 및 온도에 따라 달라집니다. 적용 분야에 공격적인 화학 물질이 포함되거나 명시된 범위를 벗어나는 온도가 포함된 경우 선택하기 전에 시트와 밀봉 재료를 검토해야 합니다.

5. 플랜지 볼 밸브를 주문하기 전에 무엇을 확인해야 합니까?

밸브 크기, 클래스 150 등급, 플랜지 표준 및 페이싱, 매체, 압력, 온도, 재료 조합 ​​및 작동 방법을 확인하십시오. 자동화된 밸브의 경우 액추에이터 유형, 토크, ISO 5211 장착 크기 및 제어 요구 사항도 제공되어야 합니다.

6. 밸브 재질을 316 스테인리스 스틸로 변경할 수 있나요?

용도에 따라 다른 재료 구성을 고려할 수 있습니다. 재료 선택은 부식 조건, 압력, 온도 및 작동 매체와의 호환성을 고려해야 합니다. 최종 바디, 볼, 스템, 시트 재질은 생산 전 제품 사양에서 확인되어야 합니다.
