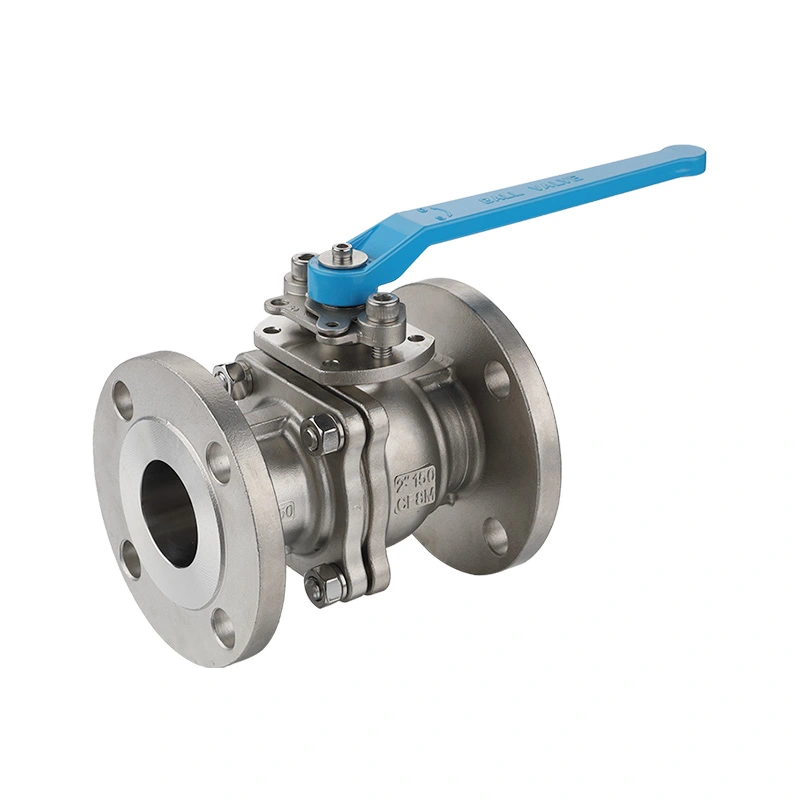

ANSI 150LB 스테인레스 스틸 플랜지 볼 밸브

ANSI 150LB 스테인레스 스틸 플랜지 볼 밸브는 ASME 클래스 150 압력 등급을 사용하는 배관 시스템용으로 설계된 플랜지 연결구가 있는 스테인레스 스틸 볼 밸브입니다. 이는 호환 가능한 유체의 흐름을 시작하거나 중지하기 위해 1/4 회전 회전 볼을 사용하며 일반적으로 산업용 배관 시스템의 ON/OFF 격리에 사용됩니다.

ANSI 150LB는 ASME 클래스 150 압력 등급을 나타냅니다. 실제 허용되는 작동 압력은 밸브 크기, 재질, 작동 온도 및 적용 가능한 압력-온도 등급에 따라 달라집니다. 스테인리스강 구조는 부식 방지 밸브 본체를 제공하며 용도에 따라 304 또는 316 스테인리스강과 같은 재질로 지정할 수 있습니다.

플랜지 연결을 사용하면 밸브를 일치하는 파이프라인 플랜지에 직접 볼트로 연결할 수 있으므로 산업용 배관 시스템에 대한 실용적인 연결 방법을 제공하고 향후 검사 또는 유지 관리가 용이해집니다. 볼 밸브 메커니즘은 파이프라인을 열고 닫을 때 빠른 1/4회전 작동을 제공합니다.

주요 치수

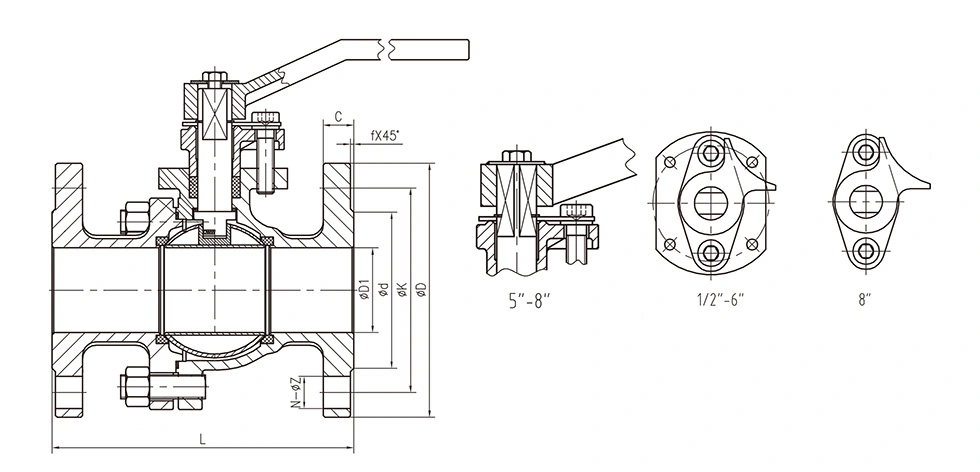

일반 치수:

산업 응용

당사의 ANSI 150LB 스테인레스 스틸 플랜지형 볼 밸브는 다음과 같은 용도에 최적화된 고유한 3단계 스템 씰링 시스템을 채택합니다. 높은 사이클 작동, 압력 변동 및 기체 매체 작업 조건. 누출 없는 안정성을 제공합니다. 다양한 산업용 유체 시스템에 대한 뛰어난 피로 방지 성능:

석유 및 화학 산업

공정 파이프라인, 분기 라인 및 경연료 가스 전송에 적합합니다. 안정적인 다단계 스템 씰 변동하는 압력 하에서 가연성 및 폭발성 매체의 누출을 방지합니다.

특수 가스 시스템

레이저 절단 가스에 널리 사용되는 질소, 산소, 수소 및 압축 공기의 고압 루프에 이상적입니다. 공급, 주유소 및 빈번한 시작-정지 가스 파이프라인.

전력 및 열공학

플랜트 유틸리티 파이프라인 및 보조 유체 라인에 적용 가능합니다. 교체로 인한 씰 노화를 방지합니다. 온도와 압력으로 인해 장기간 안정적인 작동이 보장됩니다.

제약 및 정밀화학 산업

부식성 및 순수 공정 유체를 완벽하게 격리합니다. 양방향 씰링 설계로 매체를 방지합니다. 누출 및 외부 오염을 방지하여 높은 안전 및 위생 기준을 충족합니다.

일반 산업 및 유압 시스템

압력 테스트 벤치 및 자동화된 유체 장비에 적합합니다. 탁월한 피로 방지 성능 빈번한 전환 및 맥압 작업 시나리오.

상하이를 선택하는 이유는 무엇입니까?

독자적인 3단계 스템 씰링 시스템

피라미드형 자체 조임 기본 씰, Viton O-링 보조 씰 및 Belleville 스프링 장착 V-링 장착 3차 봉인. 자체 강화 밀봉 성능으로 마모 및 열 변형을 보상하고 스템을 제거합니다. 장기간의 고주기 작동 중 누출.

양방향 보호 구조

업그레이드된 씰링 시스템은 내부 매체 누출을 방지하고 외부 먼지, 습기 및 불순물을 차단합니다. 밸브에 들어가 서비스 수명을 효과적으로 연장하고 유지 관리 비용을 낮춥니다.

표준화된 미국 표준 생산

API 608/ISO 17292, ASME B16.34 및 API 598에 따라 제조 및 테스트되었습니다. ASME B16.5(플랜지) 및 ASME를 준수합니다. B16.10(대면) 표준으로 글로벌 산업 프로젝트와의 완벽한 호환성을 보장합니다.

피로 방지 및 안전한 구조

강화된 밸브 본체는 변형 없이 펄스 압력과 심한 압력 충격을 견뎌냅니다. 파열 방지 기능 내장 스템 구조는 과압 안전 위험을 제거합니다.

정전기 방지 설계

마찰로 발생하는 정전기를 지속적으로 전도하는 전문적인 정전기 방지 구조를 갖췄습니다. 매체와 내부 부분 사이. 정전기 축적 및 스파크 위험을 방지하여 안전한 작동을 보장합니다. 산업 안전 사양을 준수하는 가연성, 폭발성 및 기체 매체 파이프라인.

낮은 유지 관리 및 비용 효율성

탁월한 피로 방지 성능으로 빈번한 전환 시나리오에 최적화되었습니다. 장비 가동 중단 시간을 줄이고 교체 빈도가 낮아 일반 단일 씰 밸브에 비해 장기 운영 비용이 절감됩니다.

독점 서비스 지원

레이저 맞춤형 로고 및 포장 디자인 지원

OEM/ODM 서비스 제공

공장 출고 전 철저한 검사를 거쳐 품질 검사 보고서가 첨부됨

충돌 방지, 해상 화물 강화 포장 등 추가 서비스 선택 가능

FAQ

1. 스테인레스 스틸 플랜지 볼 밸브에 대해 ANSI 150LB는 무엇을 의미합니까?

ANSI 150LB는 밸브 및 플랜지 연결에 사용되는 ASME 클래스 150 압력 등급을 나타냅니다. 실제 허용되는 작동 압력은 밸브 크기, 재질, 작동 온도 및 적용 가능한 압력-온도 등급에 따라 달라집니다.

2. 이 볼 밸브에는 어떤 플랜지 표준을 사용할 수 있습니까?

플랜지 표준은 파이프라인 시스템 및 프로젝트 요구 사항에 따라 선택할 수 있습니다. 일반적인 구성에는 ASME B16.5 플랜지가 포함될 수 있지만 특정 용도에는 다른 플랜지 표준을 고려할 수 있습니다.

3. 밸브에는 어떤 스테인레스 스틸 재질을 사용할 수 있습니까?

일반적인 본체 재질에는 304 및 316 스테인리스강이 포함되며, 작동 매체, 온도, 압력 및 부식 조건에 따라 특정 등급이 선택됩니다. 요청 시 다른 재료 조합도 가능합니다.

4. ANSI 150LB 스테인리스 스틸 플랜지 볼 밸브는 어떤 매체를 처리할 수 있습니까?

이 밸브는 물, 오일, 가스 및 기타 호환 가능한 산업용 유체에 사용할 수 있습니다. 밸브 본체, 볼, 시트 및 밀봉 재료는 실제 매체의 화학적 호환성, 압력 및 온도에 따라 선택해야 합니다.

5. 이 플랜지 볼 밸브는 고온 서비스에 적합합니까?

적용 가능한 온도 범위는 밸브 재질, 시트 재질 및 압력-온도 등급에 따라 다릅니다. 구성이 의도한 서비스 조건에 적합한지 확인하기 위해 밸브를 선택할 때 실제 작동 온도를 확인해야 합니다.

6. 밸브에 공압식 또는 전기식 액추에이터를 공급할 수 있습니까?

예. 플랜지형 볼 밸브는 밸브 크기, 필요한 작동 토크 및 제어 시스템에 따라 수동, 공압 또는 전기 작동으로 구성할 수 있습니다. 액츄에이터는 밸브와 실제 작동 조건에 적절하게 일치해야 합니다.

7. 올바른 플랜지 볼 밸브를 선택하려면 어떤 정보가 필요합니까?

주요 선택 정보에는 공칭 밸브 크기, 압력 ​​등급, 플랜지 표준, 작동 매체, 작동 압력, 온도, 필요한 재료 및 작동 방법이 포함됩니다. 파이프라인 도면이나 애플리케이션 세부정보도 적절한 구성을 결정하는 데 도움이 될 수 있습니다.

8. 스테인레스 스틸 플랜지 볼 밸브를 맞춤 설정할 수 있습니까?

예. 재료 등급, 플랜지 사양, 시트 및 밀봉 재료, 밸브 작동 및 기타 구성 세부 사항은 프로젝트 요구 사항에 따라 선택할 수 있습니다. 생산 전에 도면이나 기술 사양을 검토할 수 있습니다.
