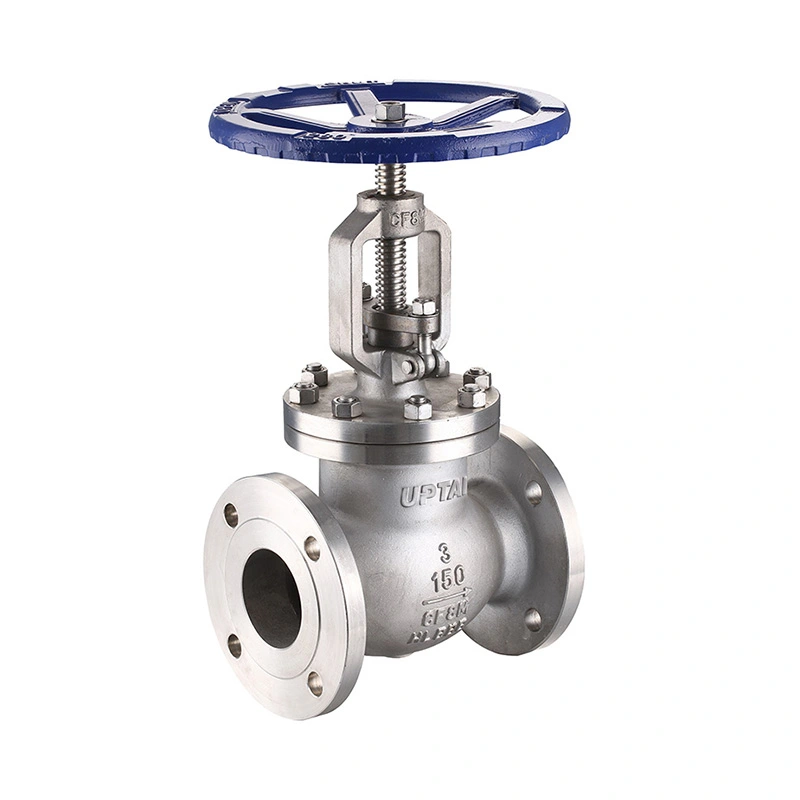

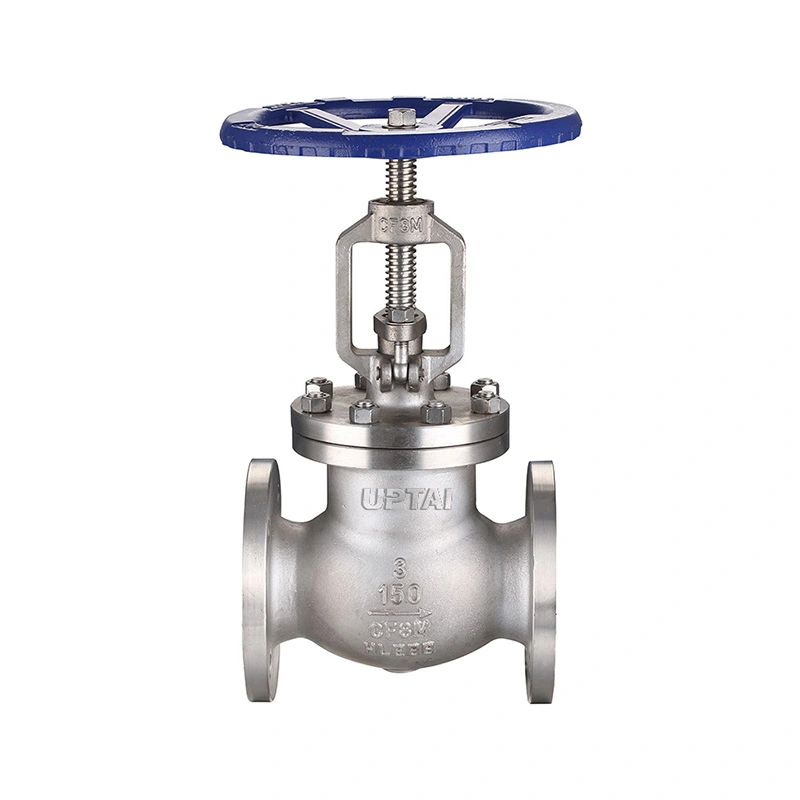

클래스 150 단조 스테인레스 스틸 플랜지 글로브 밸브

클래스 150 단조 스테인레스 스틸 플랜지 글로브 밸브는 산업용 배관 및 공정 장비용 단조 스테인레스 스틸 글로브 밸브입니다. RF 호환 플랜지 끝 및 핸드휠 작동과 함께 차단 및 흐름 조절을 위해 선형 이동 디스크를 사용합니다. 밸브는 F304 및 F316 재질 옵션과 함께 1/2" ~ 2" 크기로 제공됩니다.

단조 본체, 디스크, 스템 및 시트 재료는 작동 매체, 압력 및 온도에 따라 선택할 수 있습니다. 밸브 사양에는 적용 가능한 서비스 조건에 대한 NACE MR0175 / ISO 15156 요구 사항도 포함됩니다.

주요 치수

건설 및 서비스 조건

밸브 본체는 ASTM A182 F304 또는 F316 단조 스테인리스강으로 제작됩니다. 디스크는 밸브 축을 따라 움직이며 시트에 대해 닫힙니다. 핸드휠을 돌리면 디스크 위치가 변경되어 밸브를 차단 또는 제어 흐름 조정에 사용할 수 있습니다.

디스크는 사양에 나열된 STL#6 옵션과 함께 ASTM A182 F304 또는 ASTM A182 F316으로 제공됩니다. 스템과 시트는 F304 또는 F316으로 제공됩니다. 재료 선택은 공정 유체, 농도, 작동 온도 및 부식 조건을 고려해야 합니다.

밸브의 정격은 CL150이며 최대 작동 압력은 285PSI입니다. 지정된 온도 범위는 -29℃ + 425℃입니다. 실제 허용 압력은 작동 온도에서 적용 가능한 압력-온도 등급과 비교하여 확인해야 합니다.

플랜지 연결 및 응용

클래스 150 단조 스테인리스강 플랜지 글로브 밸브는 연결 표준으로 지정된 ASME B16.5의 RF 호환 플랜지 끝단을 사용합니다. 플랜지 연결을 사용하면 밸브를 일치하는 파이프라인 플랜지에 볼트로 고정하고 검사 또는 유지 관리가 필요할 때 제거할 수 있습니다.

설치하기 전에 플랜지 크기, 압력 ​​등급, 가스켓, 볼트 체결 및 면간 치수를 확인하십시오. 밸브 연결에 과도한 기계적 부하가 가해지지 않도록 파이프라인을 올바르게 정렬해야 합니다.

이 밸브는 석유 및 가스, 석유화학, 화학 처리, 산업 유틸리티 및 스테인레스 스틸 구조와 수동 흐름 제어가 필요한 기타 배관 시스템에 사용할 수 있습니다. 적합한 매체에는 물, 증기, 공기, 오일 및 지정된 압력, 온도 및 재료 한계 내에서 호환되는 공정 유체가 포함될 수 있습니다.

글로브 밸브는 일반적으로 내부 흐름 경로로 인해 직선형 차단 밸브보다 압력 강하가 더 높습니다. 연속 유량 조절을 위해 밸브를 사용할 경우 크기 조정 시 필요한 유량, 압력 강하 및 작동 빈도를 고려해야 합니다.

선택, 테스트 및 FAQ

주문 시 밸브 크기, 압력 ​​등급, 플랜지 표준, 매체, 작동 압력, 온도, 본체 및 트림 재질, 수량, 특수 검사 또는 문서화 요구 사항을 제공하십시오. 교체 용도의 경우 기존 밸브 도면, 명판 정보 또는 대면 치수를 사용하여 구성을 확인할 수 있습니다.

사양에는 설계 및 제조를 위한 API 602, 면간 치수를 위한 ASME B16.10, 압력 온도 등급을 위한 ASME B16.34, 테스트 및 검사를 위한 API 598이 나열되어 있습니다. 검사에는 해당 요구 사항에 따라 재료 검증, 치수 검사, 쉘 테스트, 시트 누출 테스트 및 최종 작동 검사가 포함될 수 있습니다.

Shangtai는 중국 저장성 원저우에서 산업용 밸브를 제조합니다. 생산에는 가공, 조립, 테스트 및 검사가 포함되며 주문 요구 사항에 따라 제품 문서가 제공됩니다.

1. 단조 스테인레스 스틸 글로브 밸브는 무엇에 사용됩니까?

단조 스테인레스 스틸 글로브 밸브는 수동 차단 및 유량 조절에 사용됩니다. 디스크의 선형 움직임을 통해 필요한 흐름 조건에 따라 개구부를 조정할 수 있습니다.

2. 글로브 밸브와 게이트 밸브의 차이점은 무엇입니까?

글로브 밸브는 시트쪽으로 이동하는 디스크를 사용하며 차단 및 유량 조절에 모두 적합합니다. 게이트 밸브는 수직으로 움직이는 게이트를 사용하며 일반적으로 완전 개방 또는 완전 폐쇄시 격리 서비스에 사용됩니다.

3. F304, F316 재질을 선택할 수 있나요?

예. 사양에는 본체, 스템 및 시트에 대한 ASTM A182 F304 및 F316 옵션이 나열되어 있습니다. 매체, 온도 및 부식 조건에 따라 적절한 재료를 선택해야 합니다.

4. 밸브 선택에 필요한 정보는 무엇입니까?

주요 정보에는 밸브 크기, 압력 ​​등급, 플랜지 표준, 매체, 작동 압력, 온도, 재료 요구 사항 및 모든 NACE 또는 검사 요구 사항이 포함됩니다. 교체 밸브 확인을 위해 기존 도면도 제공될 수 있습니다.

5. 다른 재료도 공급이 가능한가요?

예. 요청 시 다른 자료도 제공 가능합니다. 필요한 자재 조합은 서비스 매체, 작동 조건 및 해당 프로젝트 사양에 따라 확인되어야 합니다.

6. 플랜지 연결의 기능은 무엇입니까?

플랜지 연결을 통해 밸브를 일치하는 파이프라인 플랜지에 볼트로 고정할 수 있습니다. 또한 검사나 유지보수를 위해 파이프를 절단하지 않고도 파이프라인에서 밸브를 제거할 수 있습니다.

7. 클래스 150 단조 스테인레스 스틸 플랜지 글로브 밸브란 무엇입니까?

이는 단조 스테인레스 스틸 밸브 본체와 클래스 150 플랜지 끝단 및 글로브 밸브 디스크 메커니즘을 결합합니다. 이는 지정된 압력, 온도 및 재료 제한 내에서 호환되는 산업용 유체를 위해 고안되었습니다.
