ANSI 표준 플랜지 글로브 밸브

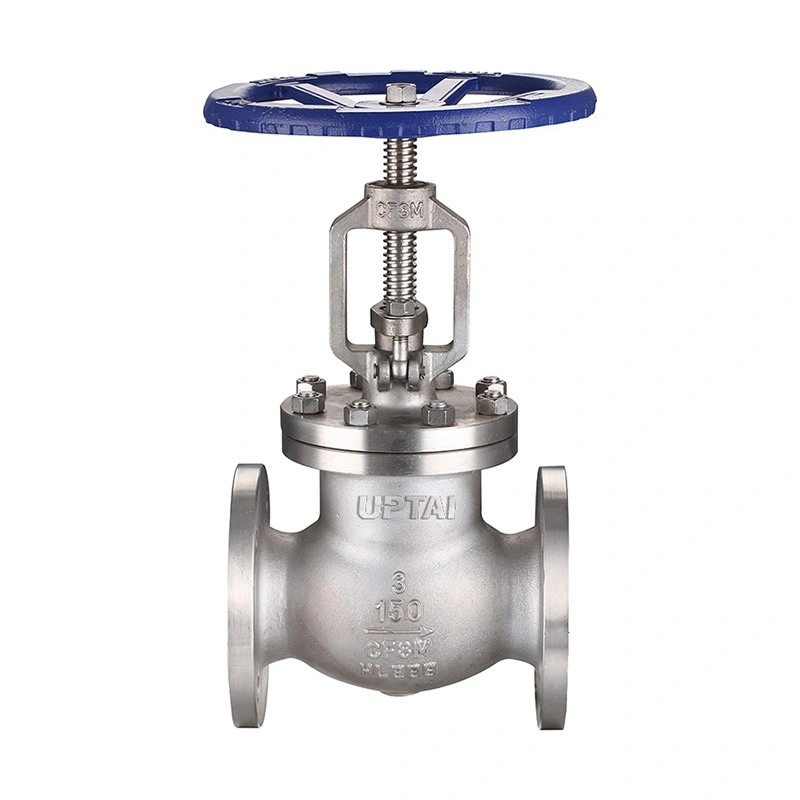

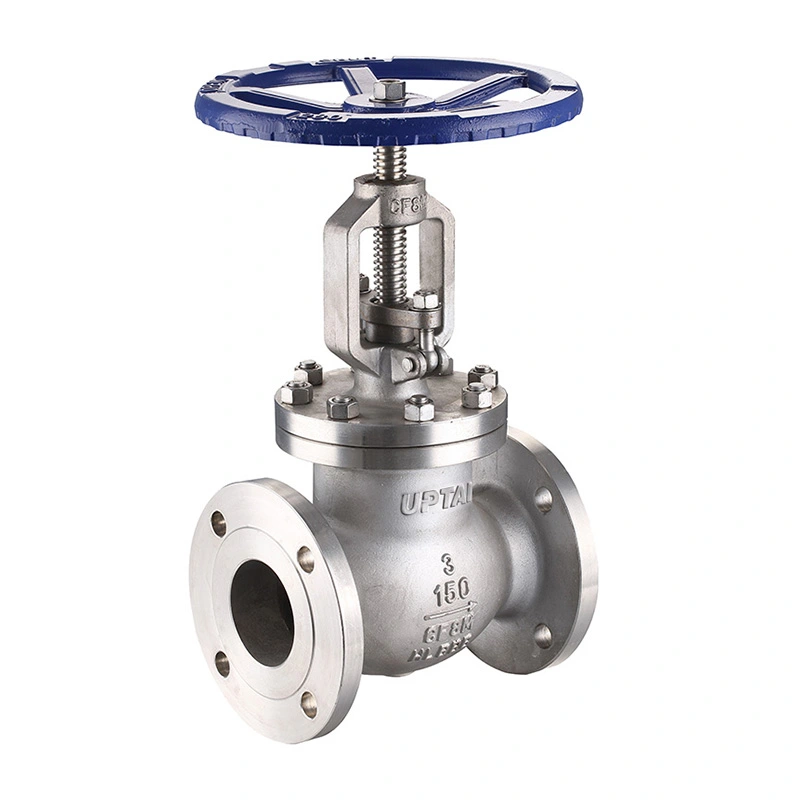

ANSI 표준 플랜지 글로브 밸브는 유량 조절 및 차단이 필요한 산업용 배관을 위한 클래스 150 스테인리스강 글로브 밸브입니다. 디스크는 시트를 향해 움직이거나 시트에서 멀어지면서 흐름 영역을 변경하므로 밸브는 단순한 격리 밸브보다 더 제어된 흐름 조정이 필요한 응용 분야에 적합합니다.

Shangtai는 이 밸브에 RF 호환 플랜지 끝단 및 핸드휠 작동 기능을 제공합니다. 사용 가능한 구성에는 CF8/CF8M 본체 및 디스크 재질, F304/F316 스템 및 나열된 시트 옵션이 포함됩니다. 밸브는 산업용 배관 및 공정 장비용으로 2"에서 18"까지의 크기로 제공됩니다.

주요 치수

밸브 디자인

디스크 및 시트

디스크는 밸브 축을 따라 이동하고 시트에 대해 닫혀 흐름을 중지합니다. 디스크를 올리면 흐름 통로가 늘어나고, 내리면 통로가 줄어들거나 닫힙니다. 이러한 선형 움직임을 통해 밸브를 조절 및 차단 서비스에 모두 사용할 수 있습니다.

스테인레스 스틸 소재

본체와 디스크는 ASTM A351 CF8 또는 CF8M으로 제공됩니다. 스템 옵션에는 ASTM A182 F304 및 F316이 포함됩니다. 지정된 시트 재료는 ASTM A182 F304 및 ASTM A351 CF8M(Stellite 6 포함)입니다. 선택한 재료 조합은 공정 매체 및 작동 온도와 일치해야 합니다.

핸드휠 작동

핸드휠은 디스크 위치를 수동으로 제어합니다. 공정 요구 사항에 따라 밸브를 열거나 닫거나 중간 위치로 조정할 수 있습니다. 핸드휠의 작동이 어려워지면 밸브를 강제로 조작해서는 안 됩니다.

플랜지 연결

밸브는 일치하는 파이프라인 플랜지에 연결하기 위해 RF 호환 플랜지 끝을 사용합니다. 지정된 연결 표준은 ASME B16.5이고, 면간 치수는 나열된 ASME B16.10 요구 사항을 따릅니다.

플랜지 설치를 통해 파이프를 절단하지 않고도 파이프라인에서 밸브를 제거할 수 있습니다. 설치하기 전에 플랜지 크기, 압력 ​​등급, 가스켓, 볼트 체결 및 면간 치수를 확인하십시오. 밸브에 과도한 기계적 부하가 가해지지 않도록 파이프라인을 적절하게 정렬해야 합니다.

압력과 온도

밸브는 최대 작동 압력이 285 PSI인 CL150으로 지정됩니다. 압력-온도 등급은 재료와 작동 온도에 따라 달라지므로 밸브를 선택할 때 실제 서비스 조건을 고려해야 합니다.

나열된 온도 범위는 -29°C ~ +120°C입니다. 시트 및 기타 밀봉 구성 요소는 밸브가 온도 한계 근처에서 사용될 때 특히 중요합니다.

증기, 온수, 오일, 가스 및 화학 서비스의 경우 선택한 밸브 구성에 대해 매체 온도, 압력 및 재료 호환성을 확인해야 합니다.

NACE 서비스

사양에는 NACE MR0175/ISO 15156이 포함됩니다. 밸브가 사워 서비스 용도로 사용되는 경우 재료 등급 및 해당 NACE 요구 사항은 실제 서비스 조건과 일치해야 합니다.

이러한 응용 분야의 경우 프로젝트 사양에서는 재료 상태, 경도, 검사 및 지원 문서에 대한 요구 사항을 정의할 수도 있습니다.

응용

증기 및 유틸리티 라인:호환 가능한 증기, 응축수 및 유틸리티 배관의 유량 조정 및 차단에 사용됩니다.

석유 및 가스:수동 흐름 제어 또는 격리가 필요한 프로세스 및 유틸리티 라인에 사용됩니다.

석유화학 시스템:스로틀링 또는 차단이 필요한 호환 오일, 가스 및 공정 유체에 적합합니다.

물 처리:호환 가능한 물과 액체 매체를 제어하기 위해 공정 및 유틸리티 배관에 사용됩니다.

발전:지정된 압력 및 온도 범위 내에서 선택된 보조 및 유틸리티 배관에 적용 가능합니다.

일반 산업용 배관:수동 유량 조정이 필요한 프로세스 장비, 펌프 시스템 및 기타 파이프라인에 사용됩니다.

선택 및 설치

밸브 선택은 파이프 크기, 압력 ​​등급, 매체, 작동 압력 및 온도로 시작됩니다. 그런 다음 서비스 조건에 따라 바디, 디스크, 스템 및 시트 재료를 선택합니다.

교체 용도의 경우 주문하기 전에 기존 밸브 크기, 플랜지 치수, 면간 길이 및 작동 배열을 새 밸브와 비교해야 합니다.

설치하는 동안 플랜지 면을 깨끗하게 유지하고 지정된 개스킷과 볼트를 사용하십시오. 밸브를 설치한 후 핸드휠 작동을 점검하고 디스크가 비정상적인 저항 없이 전체 범위를 이동할 수 있는지 확인하십시오.

테스트 및 검사

재료 검사

차체 및 트림 재질은 지정된 등급 및 주문 정보를 기준으로 확인됩니다. 필요한 경우 자재 기록을 제공할 수 있습니다.

치수검사

면간 치수, 플랜지 치수 및 기타 주요 가공 치수는 해당 제품 사양을 기준으로 확인됩니다.

압력 및 좌석 테스트

쉘 및 시트 테스트는 지정된 검사 요구 사항에 따라 수행됩니다. 테스트 결과 및 승인 기준은 주문 요구 사항에 따라 문서화될 수 있습니다.

최종검사

배송 전에 밸브의 본체 상태, 플랜지 표면, 핸드휠 작동, 식별 표시 및 전체 조립 여부를 점검합니다.

포장

플랜지 면과 기타 연결 표면은 포장하기 전에 보호됩니다. 밸브는 운송 중 충격과 오염의 위험을 줄이기 위해 크기와 운송 방법에 따라 포장됩니다.

수출 포장에는 밸브 치수 및 운송 요구 사항에 따라 상자, 보호재 및 합판 케이스가 포함될 수 있습니다. 제품 마킹 및 배송 서류는 주문에 따라 준비될 수 있습니다.

FAQ

Q1: ANSI 표준 플랜지형 글로브 밸브는 무엇에 사용됩니까?

ANSI 표준 플랜지 글로브 밸브는 산업용 배관에서 호환되는 유체를 조절하고 차단하는 데 사용됩니다. 디스크 및 시트 설계를 통해 작동 중에 흐름 통로를 조정할 수 있으므로 흐름 제어가 필요한 응용 분야에 적합합니다.

Q2: 글로브 밸브와 게이트 밸브의 차이점은 무엇입니까?

글로브 밸브는 시트쪽으로 이동하는 디스크를 사용하며 일반적으로 스로틀링 및 유량 조정에 사용됩니다. 게이트 밸브는 게이트를 유동 경로에서 멀리 이동시키며 일반적으로 지속적인 조절보다는 격리에 사용됩니다.

Q3: 이 밸브에 플랜지 끝단을 사용하는 이유는 무엇입니까?

플랜지 끝부분은 파이프라인에 볼트로 연결되어 있으며 유지 관리를 위해 파이프를 절단하지 않고도 밸브를 제거할 수 있습니다. 이는 표준화된 플랜지 치수가 필요한 산업용 배관 시스템에 일반적으로 사용됩니다.

Q4: 어떤 자료를 사용할 수 있나요?

나열된 구성에는 본체 및 디스크용 CF8/CF8M, 스템용 F304/F316 및 지정된 시트 재료 옵션이 포함됩니다. 작동 매체와 온도에 따라 다른 재료를 고려할 수 있습니다.

Q5: 밸브를 증기용으로 사용할 수 있나요?

예, 압력, 온도 및 재료 구성이 지정된 작동 한계 내에 있다면 가능합니다. 실제 증기 조건에 대해 시트와 밀봉재를 점검해야 합니다.

Q6: 올바른 밸브를 선택하려면 어떤 정보가 필요합니까?

중요한 정보에는 파이프 크기, 압력 ​​등급, 플랜지 표준, 매체, 작동 압력, 온도, 재료 요구 사항 및 NACE 또는 프로젝트별 요구 사항이 포함됩니다.

Q7: 밸브는 어떻게 유지관리해야 합니까?

정기적인 유지 관리 중에 핸드휠, 스템, 패킹 영역, 플랜지 연결 및 밀봉 상태를 확인하십시오. 누출이나 비정상적인 작동 저항이 발생하는 경우 검사 전에 파이프라인을 격리하고 감압하십시오.
