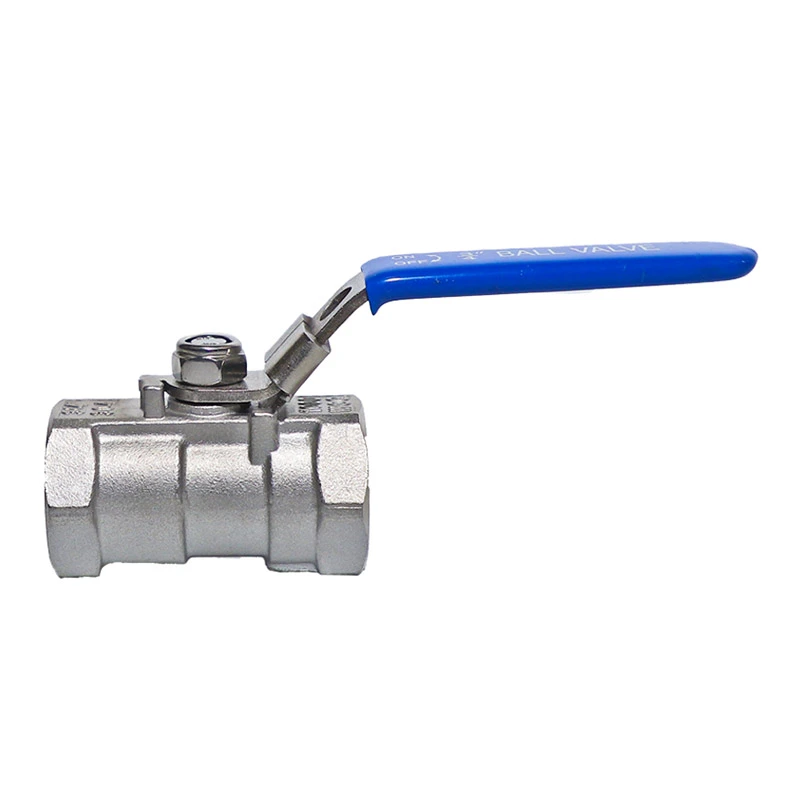

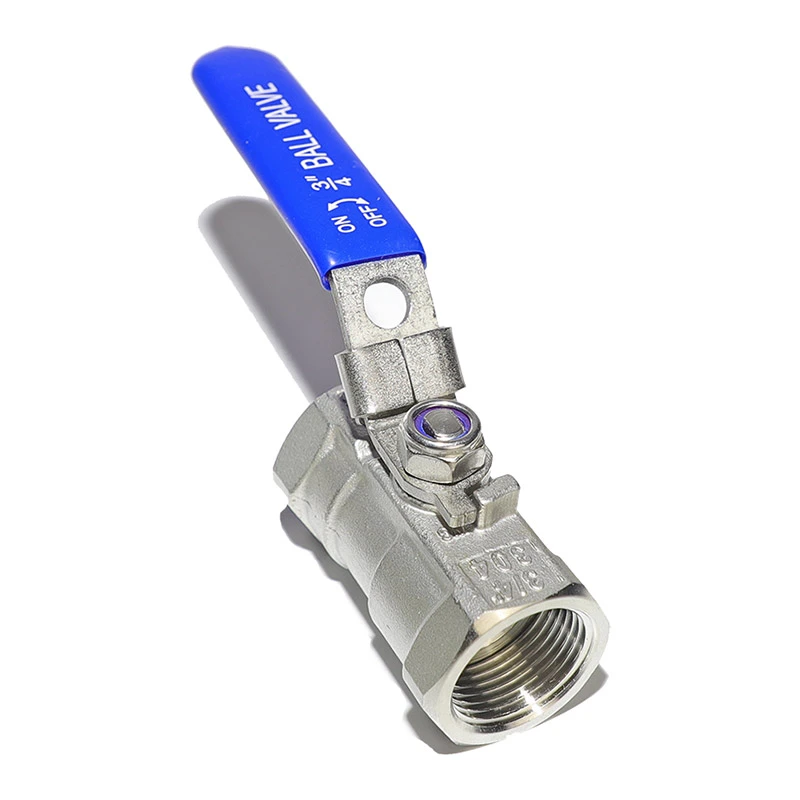

잠금 장치가 있는 1PC 스테인레스 스틸 볼 밸브

전문 제조업체인 Shangtai Valve 1PC 잠금 장치가 있는 스테인레스 스틸 볼 밸브는 우발적인 작동을 방지하기 위해 뛰어난 가치와 잠금 가능한 핸들을 제공합니다. PTFE/RPTFE 시트가 포함된 304/316 정밀 주조로 가공, 제약, 화학, 수처리 및 산업용 유체 시스템에서 자주 사용되는 중저압 시스템에 이상적입니다.

문의 보내기

제품 설명

잠금 장치가 있는 Shangtai Valve의 1PC 스테인레스 스틸 볼 밸브는 해외 시장에서 호평을 받고 있습니다. 기반으로 전통적인 일체형 볼 밸브 설계인 이 모델은 통합 잠금 장치와 파열 방지 스템을 갖추고 있습니다. 우발적인 작동을 방지하고 더욱 안전하고 안정적인 밸브 제어를 제공합니다.

밸브 본체는 두꺼운 스테인레스 스틸로 제작되어 눈으로 볼 수 있고 견고하며 내구성이 뛰어난 구조를 제공합니다. 느낌. 각 밸브는 깨끗하고 정확한 나사산과 안정적인 연결 성능을 보장하기 위해 정밀 가공되었으며, 너무 크거나 작은 스레드와 같은 문제를 방지합니다.

신뢰할 수 있는 품질을 보장하기 위해 배송 전 여러 검사 절차를 적용하여 불량을 방지합니다. 고객에게 도달하는 제품. 이 스테인레스 스틸 일체형 잠금 가능 볼 밸브는 우리 공장에서 신뢰할 수 있는 밸브 중 하나입니다. ODM 제품은 한국, 일본, 라틴 아메리카 및 기타 시장으로 널리 수출됩니다. 위한 믿을 수 있는 선택입니다. 품질, 안전 및 장기적인 가치를 찾는 고객.

제품 매개변수

주요 차원:	1/4" - 2"
압력 등급:	CL150
스레드 표준:	NPT、BSP
최대 압력:	285PSI
설계 및 제조 표준:	ASME B16.34
테스트 및 검사:	API598
특별한 디자인:	잠금 장치, 파열 방지 스템
압력-온도 등급:	ASME B16.34
포트 유형:	축소된 포트
온도 범위:	-25℃~150℃
본체 재질:	ASTM A351 CF8M(316)
공 재료:	ASTM A182 F316
줄기 재료:	ASTM A182 F316
좌석 재질:	RPTFE(PTFE+15%fv)
옵션:	요청 시 다른 자료도 제공 가능합니다.

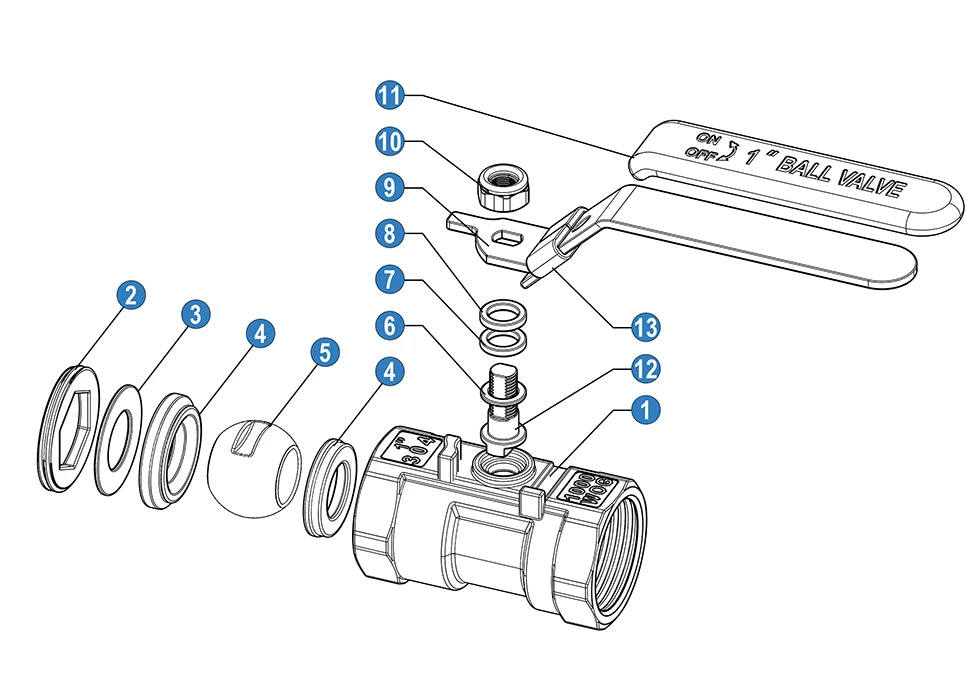

1PC Stainless Steel Ball Valve with Locking Device

아니요	명칭 / 이름	*소재(N/B)**
1	몸	SS 316	SS 304
2	캡	SS 316	SS 304
3	세탁기	SS 316	SS 304
4	볼 시트	PTFE	PTFE
5	공	SS 316	SS 304
6	마찰링	PTFE	PTFE
7	스템 패킹	PTFE	PTFE
8	스템 링	SS 304	SS 304
9	핸들	봄 여름 시즌	봄 여름 시즌
10	너트	SS 304	SS 304
11	핸들 슬리브	PVC	PVC
12	줄기	SS 316	SS 304
13	잠금장치	SS 304	SS 304

* N: ANSI B 2.1 NPT에 따른 나사 끝
* B: 나사산은 BS21 BSP에 따라 끝납니다.

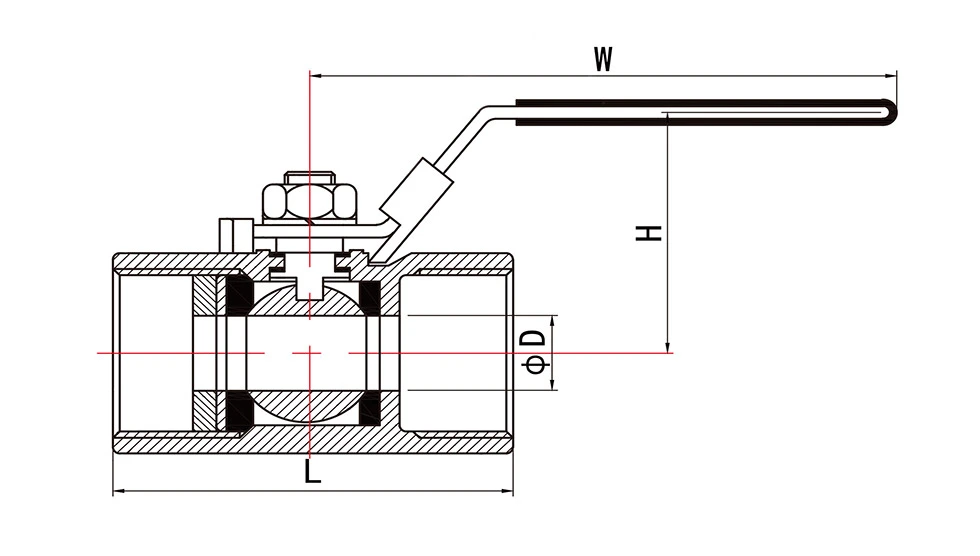

1PC Stainless Steel Ball Valve with Locking Device

크기	치수(mm)
크기	D	W	H	엘(+-2)
1/4"	4.6	74	30	40
3/8"	6.8	85	33	45
1/2"	9.2	88	43	55
3/4"	10	89	46	59
1"	15	107	52	71
11/4"	20	124	55	77
11/2"	25	137	66	84
2"	32	137	72	98

Kv VALUE pérdida de carga de 1 bar. 밸브 건너편.
Kv = 1bar의 압력 강하를 발생시키는 물의 유량(시간당 입방미터)

1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
3.5	4	5	13	28	40	78	109

주요 특징

보다 안전한 작동을 위한 잠금식 핸들

통합 잠금 장치는 무단 조정이나 우발적인 밸브 이동을 방지하여 작동을 개선합니다. 산업 환경에서의 안전.

내구성이 뛰어난 스테인레스 스틸 소재

304 또는 316 스테인리스강 구조로 제공되어 내식성이 뛰어나고 적합합니다. 화학적 및 가혹한 작업 조건에 대한 성능.

컴팩트한 일체형 디자인

1PC 구조는 더 적은 연결 지점으로 간단한 구성을 제공하여 유지 관리 요구 사항을 줄이고 신뢰성 향상.

정밀 가공 연결

정확한 나사 처리로 NPT 및 BSP 나사 표준으로 안정적인 설치를 지원하여 피팅 문제를 줄입니다. 시스템 통합 중.

신뢰할 수 있는 밀봉 성능

PTFE 및 RPTFE 시트 재료는 다양한 산업용 유체에서 원활한 작동과 신뢰할 수 있는 밀봉을 제공합니다. 응용 프로그램.

응용 산업

스테인레스 스틸 잠금 가능 볼 밸브는 다음 용도로 널리 사용됩니다.

화학 유체 제어

안정적인 차단 성능이 요구되는 부식성 액체 및 산업용 화학 매체를 제어하는 데 적합합니다. 필수.

제약 처리 시스템

위생적이고 안정적인 유체 제어가 필요한 정화 시스템 및 장비에 사용됩니다.

수처리 장비

수처리 파이프라인 및 지원 장비에 대한 신뢰할 수 있는 유량 조절을 제공합니다.

압축 공기 시스템

안전한 격리와 쉬운 작동이 필요한 산업용 공기 파이프라인에 적합합니다.

산업 장비 통합

기계 제조업체 및 OEM 장비 공급업체를 위한 실용적인 밸브 솔루션입니다.

Shangtai 밸브 스테인레스 스틸 볼 밸브를 선택하는 이유

- OEM 맞춤화 기능을 갖춘 전문 스테인레스 스틸 밸브 제조업체
- 까다로운 응용 분야를 위한 고품질 304/316 스테인리스 스틸 소재
- 선적 전 엄격한 검사 절차
- 국제 나사 규격에 맞는 안정적인 가공 정밀도
- 유통업체 및 산업 프로젝트를 위한 유연한 솔루션
