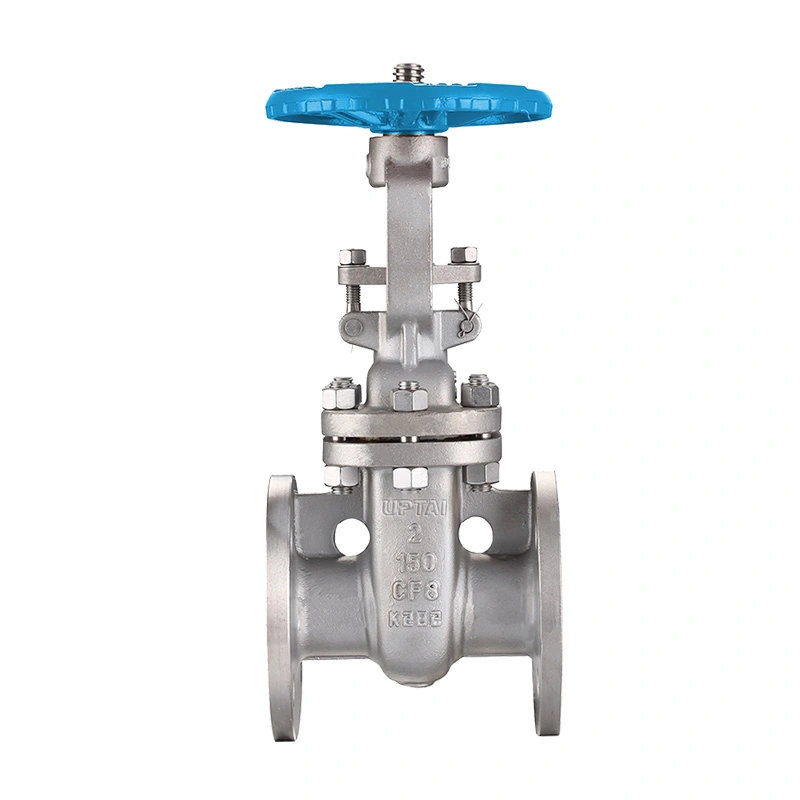

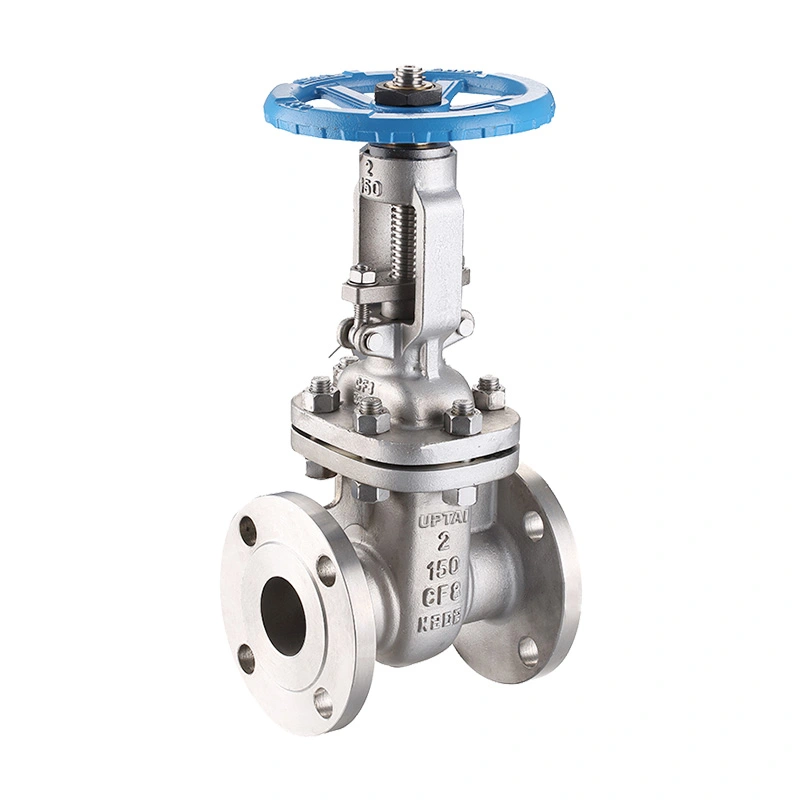

ANSI 150LB 스테인레스 스틸 게이트 밸브

ANSI 150LB 스테인레스 스틸 게이트 밸브는 전체 구멍 흐름 경로와 스테인레스 스틸 밸브 본체가 필요한 파이프라인 격리용으로 구성되었습니다. 게이트는 수직으로 움직여 통로를 열거나 닫으므로 이 밸브는 연속 스로틀링보다는 일반적으로 완전 개방 또는 완전 폐쇄 서비스가 필요한 응용 분야에 적합합니다. 나열된 구성에는 NPS 2" ~ 48"이 포함되며 밸브 크기에 따라 핸드휠 또는 기어 작동을 사용합니다.

Shangtai는 중국 저장성 원저우에서 산업용 밸브를 제조합니다. 밸브 생산에는 재료 준비, 가공, 부품 조립, 압력 테스트, 검사, 마킹 및 최종 포장이 포함됩니다. 파이프라인 크기, 압력 ​​등급, 작동 매체, 온도, 재료 요구 사항, 연결 표준 및 해당 프로젝트 사양에 따라 제품 구성을 확인할 수 있습니다.

주요 치수

게이트 밸브 구조 및 작동 원리

밸브는 파이프라인 흐름 방향에 수직으로 이동하는 게이트 유형 폐쇄 요소를 사용합니다. 게이트가 완전히 올라가면 유로가 열립니다. 문이 낮아지면 통로가 닫힙니다. 이 직선 배열은 완전 개방 위치에서 낮은 압력 손실이 중요한 파이프라인 격리를 위해 일반적으로 선택됩니다.

게이트 밸브는 일반적으로 일상적인 스로틀링보다는 격리용으로 사용됩니다. 밸브를 완전히 열거나 완전히 닫은 상태로 유지하면 게이트와 시트 표면의 불필요한 마모를 줄이는 데 도움이 됩니다. 유량 조절이 필요한 경우 밸브 유형과 작동 조건을 별도로 평가해야 합니다.

스테인레스 스틸 본체 및 디스크

나열된 본체 및 디스크 재질은 ASTM A351 CF8 / CF8M입니다. 이러한 스테인레스강 등급은 내식성과 재료 호환성이 중요한 고려 사항인 산업 서비스에 선택할 수 있습니다. 실제 재료는 공정 매체, 온도, 압력 및 프로젝트 사양과 일치해야 합니다.

F304 / F316 스템

스템은 ASTM A182 F304/F316으로 지정됩니다. 스템은 핸드휠이나 기어 작동기에서 게이트로 작동력을 전달합니다. 스템 재질 선택은 밸브 본체, 디스크, 시트, 패킹 및 공정 매체와 함께 고려해야 합니다.

Stellite 6인승 구성

나열된 시트 구성에는 ASTM A182 F304 / ASTM A351 CF8M + Stellite 6이 포함됩니다. Stellite 6 하드 페이싱은 내마모성과 반복적인 시트 접촉이 필요한 해당 시트 표면에 사용됩니다. 정확한 시트 배열은 밸브 크기 및 주문한 구성에 따라 확인되어야 합니다.

클래스 150 압력 및 플랜지 연결

클래스 150 지정은 해당 ASME 압력-온도 등급 시스템에 따라 밸브 압력 등급을 식별합니다. 이는 고정된 150 PSI 작동 압력으로 해석되어서는 안 됩니다. 나열된 최대 작동 압력은 285PSI이며, 특정 밸브에 허용되는 압력은 재질, 크기, 온도 및 적용 가능한 압력-온도 등급에 따라 다릅니다.

밸브는 RF 호환 플랜지 끝단을 사용합니다. NPS 2"~24"의 경우 나열된 연결 표준은 ASME B16.5이고, NPS 26" 이상은 ASME B16.47 시리즈 A로 지정됩니다. 파이프라인 플랜지 치수, 압력 등급, 개스킷 선택, 볼트 배열 및 표면 상태를 설치 전에 확인해야 합니다.

밸브 작동 및 크기 선택

밸브 사이즈에 따라 작동 방식이 달라집니다. 나열된 구성에서는 2"~16" 밸브용 핸드휠과 18" 이상 크기용 기어 작동기를 사용합니다. 밸브가 클수록 일반적으로 더 큰 작동 토크가 필요하므로 기어 메커니즘은 직경이 더 큰 파이프라인 밸브의 수동 작동에 적합합니다.

핸드휠 작동

핸드휠 작동은 지정된 2"~16" 밸브 크기에 대한 직접적인 로컬 제어를 제공합니다. 작업자는 밸브의 개폐 방향에 맞춰 핸드휠을 돌려야 하며, 비정상적인 저항을 극복하기 위해 과도한 외력을 가해서는 안 됩니다.

기어 오퍼레이터

18" 이상의 밸브는 기어 작동기로 지정됩니다. 기어박스는 더 큰 밸브를 열고 닫는 데 기계적 이점을 제공하며 직접 핸드휠 작동에 과도한 작동력이 필요한 경우 유용할 수 있습니다.

NACE 서비스 고려 사항

나열된 구성은 NACE MR0175/ISO 15156을 참조합니다. 이러한 표준은 석유 및 가스 생산 시 황화수소를 포함하는 특정 환경에 노출되는 장비에 대한 자재 요구 사항과 관련이 있습니다. NACE 적용 가능성은 밸브 모델만으로 가정하기보다는 실제 사용 환경, 재료 요구 사항, 압력, 온도 및 프로젝트 사양에 대해 확인되어야 합니다.

신맛이 나는 서비스의 경우 재료 선택 및 경도 요구 사항이 중요할 수 있습니다. 따라서 압력 함유 재료, 트림, 시트, 스템 및 기타 습식 부품을 포함한 전체 밸브 구성을 주문하기 전에 해당 프로젝트 요구 사항에 대해 검토해야 합니다.

적용산업

석유 및 가스 시스템

선택된 스테인레스 스틸 재질과 압력 등급이 서비스 조건과 호환되는 업스트림, 미드스트림, 정유 및 석유화학 응용 분야의 파이프라인 격리에 사용됩니다.

화학 처리

호환되는 화학물질 및 공정 유체를 분리하는 데 적합합니다. 바디, 디스크, 스템, 시트 및 기타 재료 선택은 화학 성분, 농도, 작동 온도 및 압력을 기준으로 확인해야 합니다.

물과 폐수

플랜지형 격리 밸브가 필요한 선택된 물 분배, 처리, 유틸리티 및 공정수 파이프라인에 적용 가능합니다.

전력 및 유틸리티 시스템

지정된 압력 및 온도 제한 내에서 산업용 유틸리티 파이프라인, 전력 관련 시스템, HVAC 서비스 및 기타 호환 가능한 유체 응용 분야의 격리에 사용할 수 있습니다.

선택 고려사항

파이프라인 크기:주문하기 전에 공칭 파이프 크기와 필요한 밸브 크기를 확인하십시오. 대구경 밸브의 경우 사용 가능한 설치 및 작동 공간도 확인해야 합니다.

압력 등급:클래스 150 및 나열된 최대 작동 압력이 작동 온도에서 실제 파이프라인 압력에 적합한지 확인하십시오.

중간 호환성:스테인리스 스틸 본체, 디스크, 스템, 시트, 패킹 및 기타 습식 재료와 공정 매체의 호환성을 확인하십시오.

연결 표준:파이프라인 도면을 기준으로 플랜지 표준, RF 면, 볼트 구멍 배열, 개스킷 유형 및 면간 요구 사항을 확인합니다.

운영 방법:밸브 크기, 설치 위치, 사용 가능한 작동 공간 및 필요한 작동 토크에 따라 핸드휠 또는 기어 작동이 필요한지 확인하십시오.

사워 서비스 요구 사항:밸브가 산성 가스 또는 기타 H용인 경우₂S 함유 서비스는 자재 및 제조 확인을 위해 해당 NACE 또는 프로젝트 사양을 제공합니다.

설치 및 유지 관리

설치하기 전에 밸브, 플랜지 면, 밀봉 표면 및 보호 커버에 운송 손상이 있는지 검사하십시오. 파이프라인은 외부 파이프 하중이 불필요하게 전달되지 않도록 적절하게 정렬되어야 합니다.

FAQ

Q1: 파이프라인 격리에서 게이트 밸브는 볼 밸브와 어떻게 다릅니까?

게이트 밸브는 선형 이동 게이트를 사용하여 파이프라인을 열거나 닫는 반면, 볼 밸브는 회전 볼을 사용합니다. 게이트 밸브는 직선 흐름 경로와 완전 개방 위치에서 상대적으로 낮은 흐름 저항이 필요한 대규모 파이프라인 격리를 위해 일반적으로 선택됩니다.

Q2: 게이트 밸브의 작동이 어려울 경우 무엇을 확인해야 합니까?

파이프라인이 올바르게 정렬되었는지, 스템과 작동 메커니즘이 깨끗하고 지정된 대로 윤활 처리되었는지, 과도한 압력이나 침전물이 게이트 이동에 영향을 미치는지 확인하십시오. 비정상적인 저항이 지속되면 추가적인 외부 지렛대를 강요하기보다는 밸브를 격리하고 검사해야 합니다.

Q3: 스테인레스 스틸 게이트 밸브를 설치하기 전에 어떻게 보관해야 합니까?

밸브는 플랜지 보호 장치를 제자리에 유지한 채 깨끗하고 건조한 장소에 보관해야 합니다. 내부 밀봉 표면의 부식성 물질, 과도한 습기, 충격 및 오염에 대한 노출을 피하십시오. 대형 밸브도 보관 및 취급 중에 적절하게 지지되어야 합니다.

Q4: 게이트 밸브를 설치한 후 누출이 발생할 수 있는 원인은 무엇입니까?

가능한 원인으로는 씰링 표면 손상, 부적절한 개스킷 설치, 밸브 내부 이물질, 잘못된 폐쇄 작동 또는 파이프라인 정렬 문제 등이 있습니다. 실제 원인은 시스템을 안전하게 분리한 후 검사 및 압력 테스트를 통해 파악해야 합니다.

Q5: 파이프라인 도면에 따라 ANSI 150LB 스테인레스 스틸 게이트 밸브를 공급할 수 있습니까?

예. 밸브 크기, 면간 ​​치수, 플랜지 배열, 작동 위치, 재료 구성 및 기타 연결 요구 사항을 생산 전에 파이프라인 도면과 비교하여 검토할 수 있습니다. 이는 밸브 교체 및 설치 치수가 고정된 프로젝트에 특히 유용합니다.

Q6: 기존 게이트 밸브를 대체하여 밸브를 사용할 수 있습니까?

예, 교체 밸브가 필요한 크기, 압력 ​​등급, 면간 치수, 플랜지 연결, 재료 사양, 작동 방법 및 설치 공간과 일치하면 가능합니다. 기존 밸브 도면, 명판 정보 또는 치수 데이터를 구성 확인에 사용할 수 있습니다.

Q7: 밸브의 수명은 어떻게 유지됩니까?

지정된 압력 및 온도 제한 내에서 밸브를 작동하고, 불필요한 반복 순환을 피하고, 스템과 작동 메커니즘을 적절한 상태로 유지하고, 파이프라인 유지 관리 일정에 따라 밸브를 정기적으로 검사하십시오. 비정상적인 누출이나 작동 저항이 있으면 즉시 조사해야 합니다.

Q8: 주문하기 전에 어떤 기술 정보를 확인해야 합니까?

주요 정보에는 공칭 크기, 압력 ​​등급, 끝 연결, 면간 치수, 본체 및 트림 재질, 시트 구성, 작동 방법, 서비스 매체, 압력, 온도, 해당 표준 및 특수 검사 또는 문서화 요구 사항이 포함됩니다.
