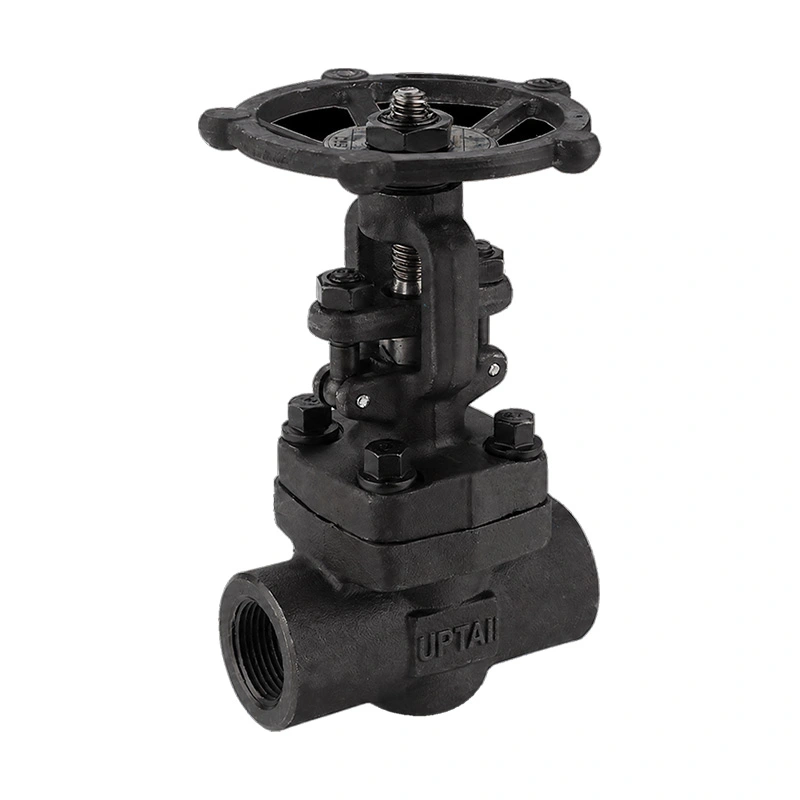

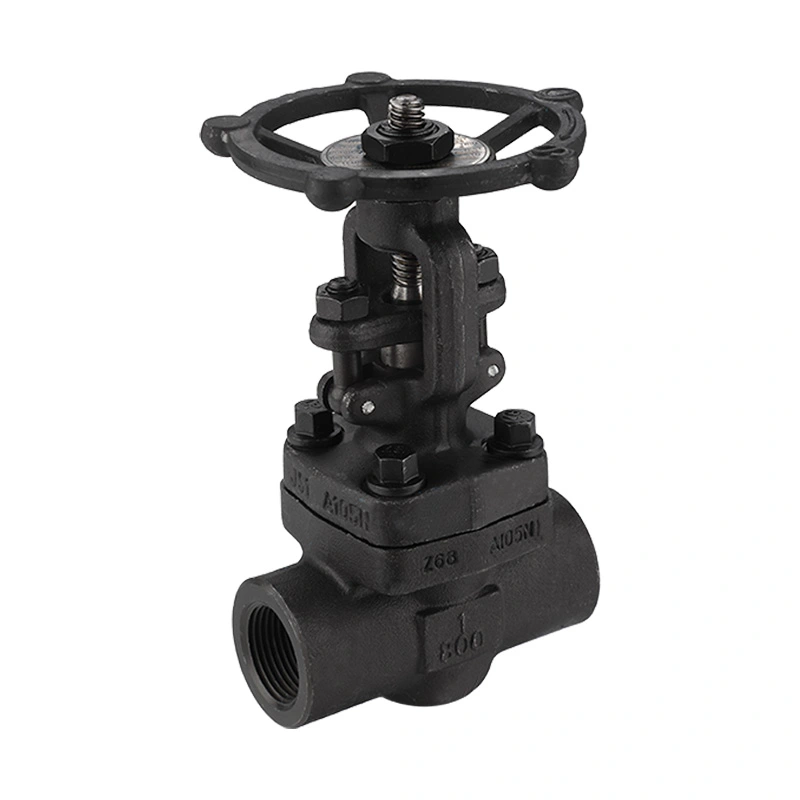

단조 탄소강 게이트 밸브 800LB

단조 탄소강 게이트 밸브 800LB는 소구경 산업용 배관용 단조 게이트 밸브입니다. ASTM A105N 본체, OS&Y 스템 배열, 볼트 체결 보닛 및 핸드휠 작동을 사용합니다. NPT, BSP 및 소켓 용접 연결은 다양한 배관 구성에 사용할 수 있습니다.

Shangtai는 중국 저장성 원저우에서 산업용 밸브를 제조합니다. 생산 공정에는 가공, 조립, 압력 테스트, 검사, 마킹 및 포장이 포함됩니다. 밸브 사양은 필요한 크기, 연결, 매체, 압력, 온도 및 재료 요구 사항에서 확인할 수 있습니다.

주요 치수

밸브 구조

밸브 본체는 ASTM A105N 단조 탄소강으로 만들어졌습니다. 보닛은 본체에 볼트로 고정되어 있어 라인이 분리되고 감압된 후 내부 부품에 접근할 수 있습니다.

OS&Y 줄기

외부 나사 및 요크 설계는 스템을 밸브 본체 외부에 배치합니다. 작동 중에 스템 움직임을 볼 수 있으며 이는 밸브 위치에 대한 간단한 시각적 표시도 제공합니다.

솔리드 웨지

쐐기가 수직으로 움직여 유로를 닫습니다. 게이트 밸브는 격리 서비스용으로 고안되었으며 일반적으로 완전 개방 또는 완전 폐쇄 위치에서 작동됩니다.

스템 및 시트 재료

나열된 스템 재료는 ASTM A182 F6a입니다. 디스크는 ASTM A-276 Gr로 제공됩니다. 420에 선택적인 Stellite 6 하드 페이싱 구성이 포함되어 있으며 나열된 시트 재질은 ASTM A-276 Gr입니다. 410.

압력과 온도

밸브의 정격은 CL800이며 최대 작동 압력은 1975PSI입니다. 적용 가능한 작동 압력은 온도, 재질, 크기 및 관련 압력-온도 등급에 따라 다릅니다. 밸브는 압력 등급만 고려하기보다는 실제 작동 조건을 사용하여 선택해야 합니다.

나열된 온도 범위는 -29°c + 425°c입니다. 밸브를 고온에서 사용할 경우 시트, 스템, 패킹 및 기타 내부 재료의 호환성을 확인해야 합니다.

끝 연결 옵션

밸브는 NPT, BSP 또는 소켓 용접 끝단으로 제공될 수 있습니다. 연결은 파이프라인 사양 및 설치 방법과 일치해야 합니다.

NPT

NPT 스레드 끝은 나열된 ASME B1.20.1 연결 표준에 따라 지정됩니다. 설치하기 전에 스레드 크기와 결합 구성 요소를 확인해야 합니다.

BSP

BSP 끝은 호환 가능한 BSP 스레드를 사용하는 배관 시스템에 사용할 수 있습니다. 주문 시 필요한 스레드 구성을 확인해야 합니다.

소켓 용접

소켓 용접 끝단은 용접 연결이 필요한 소구경 배관에 적합합니다. 용접 절차는 해당 배관 사양을 따라야 합니다.

NACE 요구 사항

사양에는 NACE MR0175/ISO 15156이 나열되어 있습니다. 사워 서비스 애플리케이션의 경우 밸브 재료 및 제조 요구 사항을 실제 서비스 조건 및 프로젝트 사양과 비교하여 검토해야 합니다.

NACE 준수가 필요한 경우 생산 전에 필요한 재료 등급, 경도 제한, 검사 요구 사항 및 문서를 확인해야 합니다.

일반적인 응용 분야

석유 및 가스:업스트림, 다운스트림 및 프로세스 배관의 소구경 격리 지점입니다.

정유 및 석유화학:수동 격리가 필요한 프로세스 라인, 유틸리티 배관 및 장비 연결.

발전:지정된 압력 및 온도 제한 내에서 선택된 증기, 보일러 및 유틸리티 라인.

산업용 장비:나사산 또는 소켓 용접 연결을 사용하는 소형 배관 어셈블리 및 공정 장비입니다.

선택 포인트

주문하기 전에 밸브 크기, 연결 유형, 작동 압력, 온도, 매체 및 재료 요구 사항을 확인하십시오. 신 서비스 애플리케이션의 경우 해당 NACE 사양을 제공하세요. 나사 연결의 경우 나사 유형과 크기를 확인하십시오. 소켓 용접 연결의 경우 파이프 치수와 용접 요구 사항을 확인하십시오.

밸브는 격리용입니다. 적용 분야에 지속적인 흐름 조절이 필요한 경우 선택하기 전에 작동 방법과 밸브 유형을 검토해야 합니다.

설치 및 유지 관리

설치하기 전에 밸브와 연결 끝부분을 검사하십시오. 내부 표면을 깨끗하게 유지하고 밸브를 설치할 준비가 된 후에만 보호 커버를 제거하십시오.

나사 연결부는 과도하게 조이지 않고 지정된 밀봉 방법을 사용하여 조립해야 합니다. 소켓 용접 버전의 경우 용접 절차는 열 입력을 제어하고 해당 배관 요구 사항을 따라야 합니다.

설치 후 핸드휠을 작동하여 완전한 개폐 이동을 확인하십시오. 유지보수 전에 파이프라인을 격리하고 감압하십시오. 검사에는 스템, 패킹 영역, 보닛 연결부, 핸드휠 및 밀봉 표면이 포함되어야 합니다.

테스트 및 문서화

밸브는 API 602에 따라 설계 및 제조되었으며 테스트 및 검사를 위해 API 598이 지정되었습니다. 검사에는 재료 점검, 치수 검사, 쉘 테스트, 시트 누출 테스트, 작동 점검 및 최종 검사가 포함될 수 있습니다.

주문 요구 사항에 따라 재료 정보, 치수 데이터, 도면, 검사 기록 및 테스트 문서가 제공될 수 있습니다.

FAQ

Q1: 단조 탄소강 게이트 밸브 800LB란 무엇입니까?

단조 탄소강 게이트 밸브 800LB는 고압 소구경 배관용 단조 게이트 밸브입니다. 파이프라인 격리를 위해 단조 탄소강 본체와 게이트형 폐쇄 요소를 사용합니다. 나열된 구성에는 OS&Y 작동, 볼트 체결식 보닛, 핸드휠 작동 및 NPT, BSP 또는 소켓 용접 연결이 포함됩니다.

Q2: OS&Y와 컨실드 스템 디자인의 차이점은 무엇입니까?

OS&Y 설계에서 스템은 밸브 본체 외부에 위치하며 작동 중에 눈에 띄게 움직입니다. 숨겨진 스템 디자인은 밸브 본체 내부에서 스템의 움직임을 유지합니다. OS&Y 배열을 통해 대략적인 밸브 위치를 시각적으로 쉽게 식별할 수 있습니다.

Q3: 소켓 용접 연결은 언제 선택해야 합니까?

용접 연결이 필요한 소구경 배관 시스템의 경우 소켓 용접 끝단을 고려할 수 있습니다. 파이프 크기, 벽 두께, 용접 절차 및 프로젝트 배관 표준을 확인하고 선택해야 합니다.

Q4: Does the valve require regular lubrication?

윤활 요구사항은 밸브 설계 및 작동 조건에 따라 다릅니다. 스템과 작동 구성품은 제조업체의 유지 관리 지침에 따라 유지 관리해야 하며, 밀봉 구성품에 부적절한 윤활유를 도포해서는 안 됩니다.

Q5: 스템 주변에 외부 누출이 발생할 수 있는 원인은 무엇입니까?

스템 부위 누출은 패킹 상태, 스템 표면 상태, 부적절한 조정 또는 구성품 마모와 관련될 수 있습니다. 포장 영역을 검사하거나 정비하기 전에 밸브를 격리하고 감압해야 합니다.

Q6: 이 밸브를 다른 재료로 맞춤 제작할 수 있습니까?

요청 시 다른 재료 구성도 가능합니다. 필요한 몸체, 디스크, 스템, 시트 및 기타 재료는 매체, 압력, 온도, 부식 조건 및 해당 표준에 따라 지정되어야 합니다.

Q7: 견적을 위해서는 어떤 정보를 제공해야 합니까?

밸브 크기, 연결 유형, 매체, 작동 압력, 온도, 수량, 자재 요구 사항, 해당하는 경우 NACE 요구 사항 및 해당 도면이나 프로젝트 사양을 제공하십시오.
