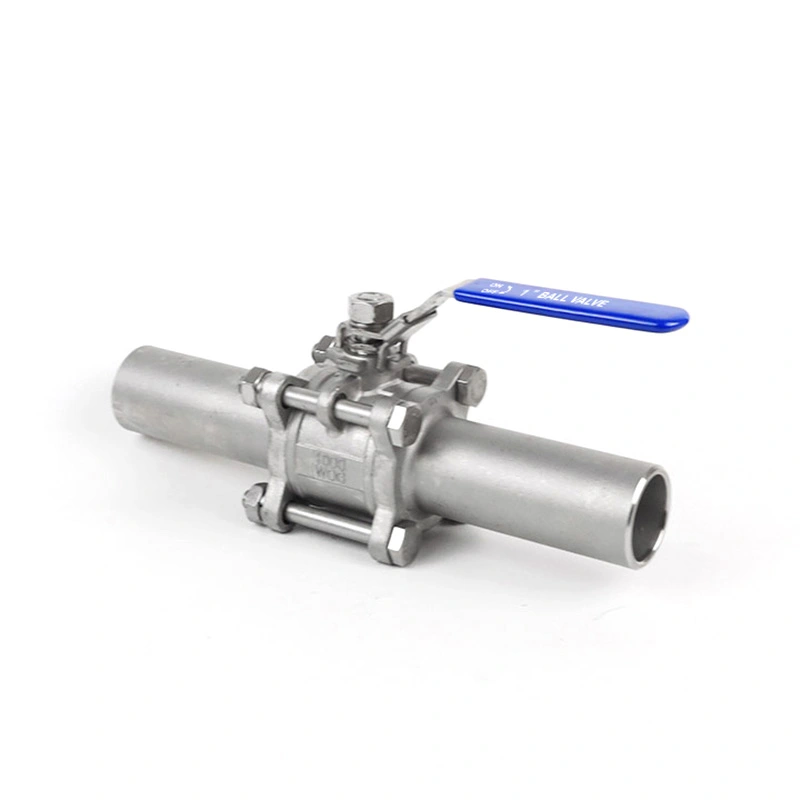

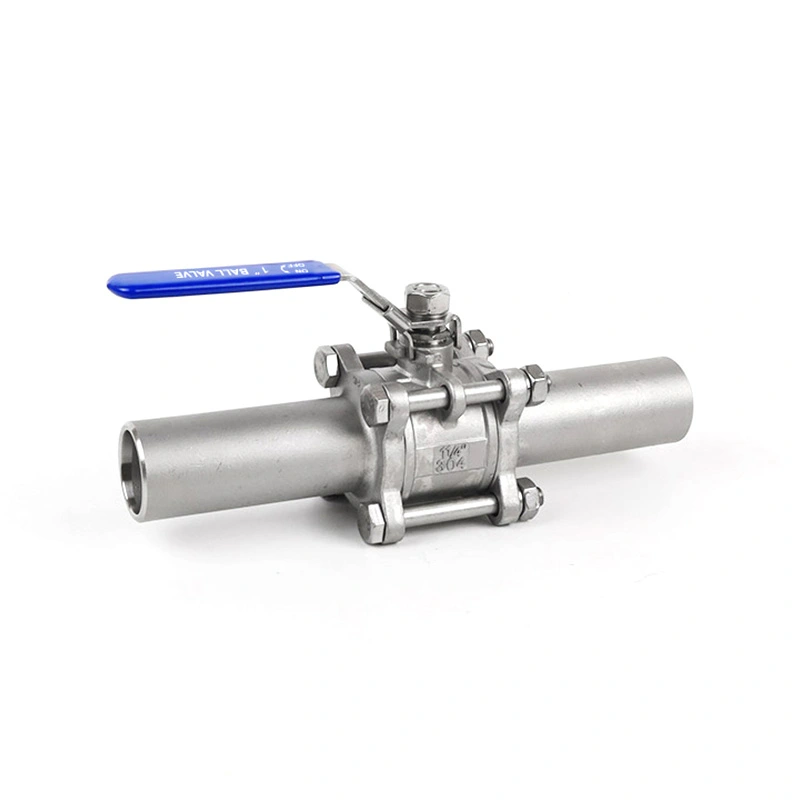

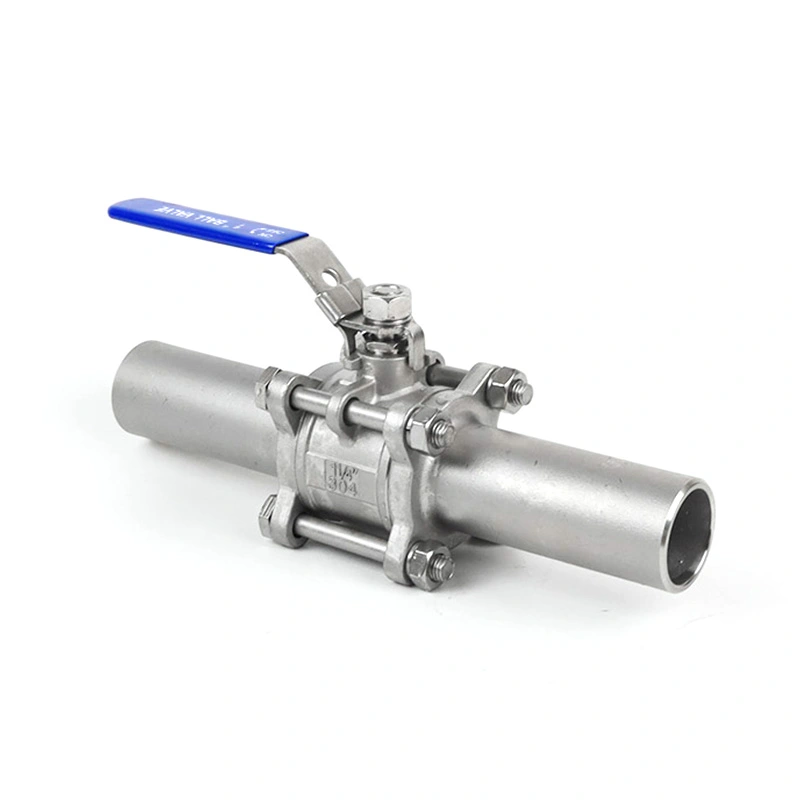

3PC 볼 밸브 용접 확장

Shangtai 3PC 볼 밸브 용접 확장은 용접 파이프라인 시스템용으로 설계된 스테인레스 스틸 볼 밸브입니다. 3피스 구조는 확장된 용접 끝부분과 결합되어 절연 및 매설 라인과 같은 배관 레이아웃을 수용합니다. 이 밸브는 용접 연결이 지정된 산업용 배관에서 호환 가능한 유체의 켜짐/꺼짐 제어용으로 사용됩니다.

문의 보내기

제품 설명

3PC 볼 밸브 용접 확장(3PC Ball Valve Weld Extended)은 확장된 맞대기 용접 끝을 사용하여 밸브 사이에 추가 용접 길이를 제공합니다. 본체와 파이프라인. 확장된 끝은 단열 파이프라인, 매설 설치 및 배관 레이아웃에 유용합니다. 추가 용접 거리가 필요한 곳. 3피스 본체는 내부 구성 요소에 대한 접근도 제공합니다. 파이프라인이 분리된 후 검사 및 교체.

주요 치수

크기	1/4"- 6"
압력 등급	CL150
맞대기 용접 끝	ASME B16.25
최대 압력	285PSI
설계 및 제조 표준	ASME B16.34
테스트 및 검사	API598
압력-온도 등급	ASME B16.34
온도 범위	-25℃~150℃
본체 재질	ASTM A351 CF8M(316)
볼 재질	ASTM A182 F316
줄기 재료	ASTM A182 F316
시트 재질	RPTFE(PTFE+15%fv)
옵션	요청 시 다른 자료도 제공 가능합니다.

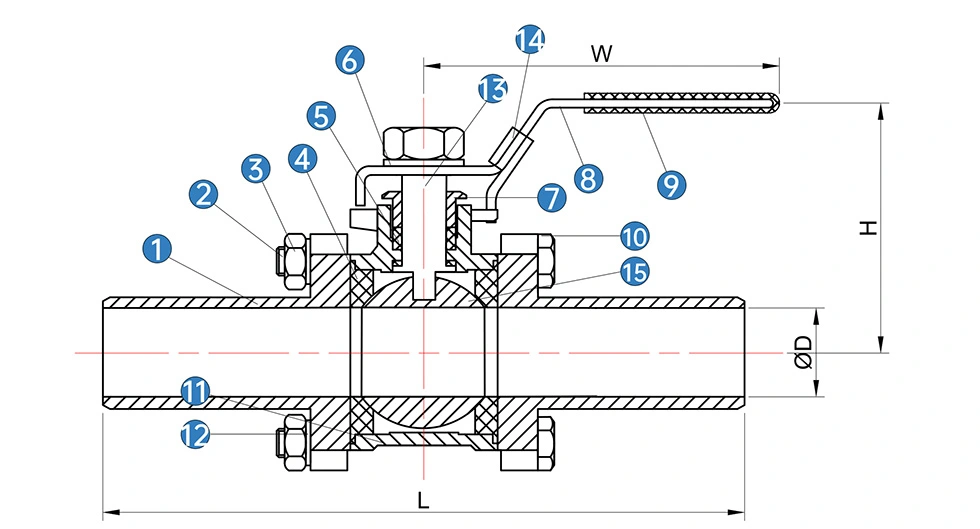

3PC Ball Valve Weld Extended

아니요	이름	*소재(N/B)**
1	캡	SS 316	SS 304
2	볼트	SS 304	SS 304
3	너트	SS 304	SS 304
4	볼 시트	PTFE	PTFE
5	스템 패킹	PTFE	PTFE
6	스프링 와셔	SS 304	SS 304
7	선	SS 316	SS 304
8	핸들	봄 여름 시즌	봄 여름 시즌
9	핸들 슬리브	PVC	PVC
10	볼트	SS 304	SS 304
11	몸	SS 316	SS 304
12	스프링 와셔	SS 304	SS 304
13	줄기	SS316	SS 304
14	핸들 래치	SS304	SS 304
15	공	SS316	SS 304

* N: ANSI B 2.1 NPT에 따른 나사 끝
* B: 나사산은 BS21 BSP에 따라 끝납니다.

크기	D	L	H	W
1/2"	15	150	70	120
3/4"	20	156	80	120
1"	25	186	86	140
1-1/4"	32	198	100	150
1-1/2"	38	232	118	180
2"	50	244	139	180
2-1/2"	65	290	157	240
3"	80	306	170	240
4"	100	325	185	280

제품특징

1. 확장된 맞대기 용접 끝

확장된 용접 끝부분은 파이프라인 용접을 위한 추가 공간을 제공하고 용접 작업을 메인 용접 작업에서 멀리 유지하는 데 도움이 됩니다. 밸브 본체. 이 구성은 밸브를 배치해야 하는 단열 파이프라인이나 매설 파이프라인에 유용합니다. 단열재 외부 또는 접근 가능한 위치에 보관하십시오.

2. 3피스 구조

분할 본체를 사용하면 검사 및 유지 관리를 위해 밸브를 열 수 있습니다. 좌석, 씰 및 기타 내부 교체가 필요할 때 구성 요소에 접근할 수 있으므로 전체 밸브 어셈블리를 교체할 필요성이 줄어듭니다.

3. 316 스테인레스 스틸 소재

3PC 볼 밸브 용접 확장(3PC Ball Valve Weld Extended)은 본체에 ASTM A351 CF8M(316)을 사용하고 볼과 스템에 ASTM A182 F316을 사용합니다. 표준 시트는 RPTFE(PTFE+15%fv)입니다. 필요에 따라 다른 재료 조합을 제공할 수 있습니다. 서비스 조건.

4. 맞대기 용접 연결

용접 끝부분은 ASME B16.25 요구 사항을 따릅니다. 맞대기 용접 연결은 밸브 사이에 영구적인 접합을 제공합니다. 파이프라인, 용접 절차 및 파이프 준비는 해당 배관 사양에 따라 결정됩니다.

용접 및 설치

용접하기 전에 파이프 크기, 용접 끝단 치수, 경사 상태 및 정렬을 확인하십시오. 파이프라인은 다음과 같아야 합니다. 설치 중 밸브에 과도한 부하가 가해지지 않도록 적절하게 지지하십시오. 용접 절차도 따라야 합니다. 해당 프로젝트 사양.

확장된 끝은 용접 영역과 밸브 내부 사이에 추가 거리를 제공합니다. 적절한 용접과 시트, 씰 및 기타 열에 민감한 부품을 보호하려면 열 제어 절차를 따라야 합니다.

재료 및 작동 조건

밸브는 -25℃ ~ 150℃의 온도 범위와 나열된 항목에 따라 최대 압력 285PSI로 지정됩니다. 조건. 실제 작동 한계는 밸브 크기, 매체, 온도 및 온도에 따라 확인되어야 합니다. 적용 가능한 압력-온도 등급.

스테인리스 스틸 본체, F316 볼 및 F316 스템은 호환 가능한 산업용 매체용으로 제작되었습니다. 시트 및 씰링 재료 선택은 주문하기 전에 실제 유체, 온도 및 압력과 비교하여 확인되어야 합니다.

품질검사

재료 검사

자재 식별 및 관련 검사 기록은 주문 요구 사항에 따라 제공될 수 있습니다. 소재 적용 가능한 밸브 구성에 대한 테스트 보고서가 제공됩니다.

치수검사

밸브 치수와 용접 끝 부분의 특징은 지정된 제품 도면 및 요구 사항을 기준으로 확인됩니다. 검사에는 용접 끝단 길이, 치수 및 일반 조립 상태가 포함될 수 있습니다.

압력 및 밀봉 테스트

밸브 테스트 및 검사는 API 598 요구 사항을 따릅니다. 압력 및 밀봉 테스트를 수행하여 상태를 확인합니다. 배송 전 밸브 본체 및 시트 밀봉 성능.

완성된 밸브 검사

최종 검사에는 밸브 외관, 조립, 용접 끝단 보호 및 작동 상태가 포함됩니다. 필수제품 순서에 따라 서류를 준비할 수 있습니다.

응용

3PC 볼 밸브 용접 확장(3PC Ball Valve Weld Extended)은 용접 연결 및 추가 용접이 필요한 산업용 배관에 적합합니다. 거리가 필요합니다. 일반적인 응용 분야에는 석유화학 처리, 석유 및 가스 시스템, 열 에너지, 수처리 및 일반 산업용 유체 제어.

확장된 끝 구성은 파이프라인 단열, 지하 설치 또는 현장에서 특히 유용합니다. 레이아웃은 밸브 본체 주변의 사용 가능한 공간을 제한합니다. 적용 적합성은 다음을 기준으로 확인되어야 합니다. 매체, 압력, 온도 및 파이프라인 사양.
