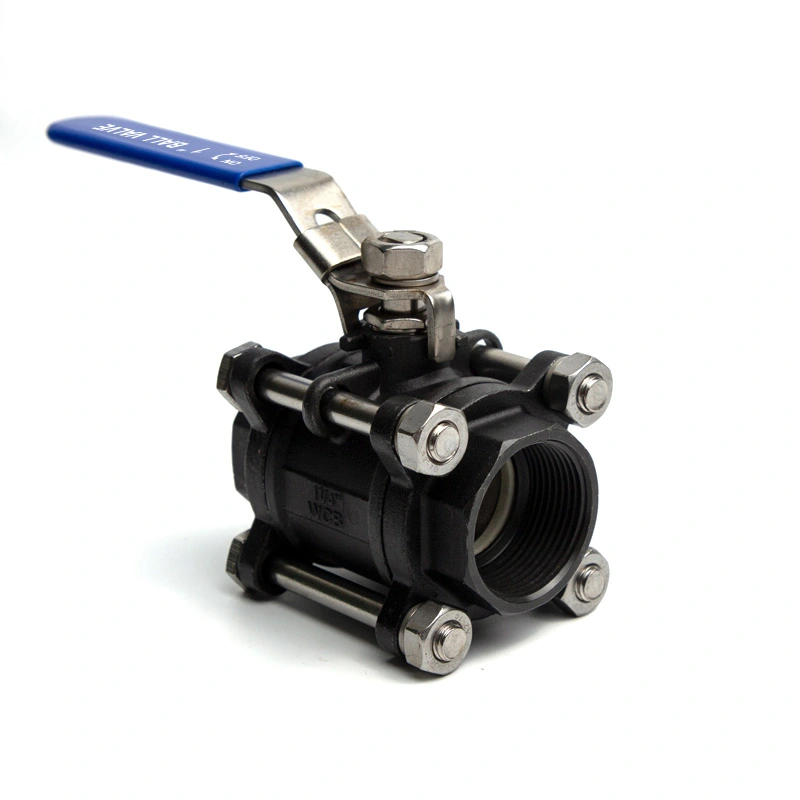

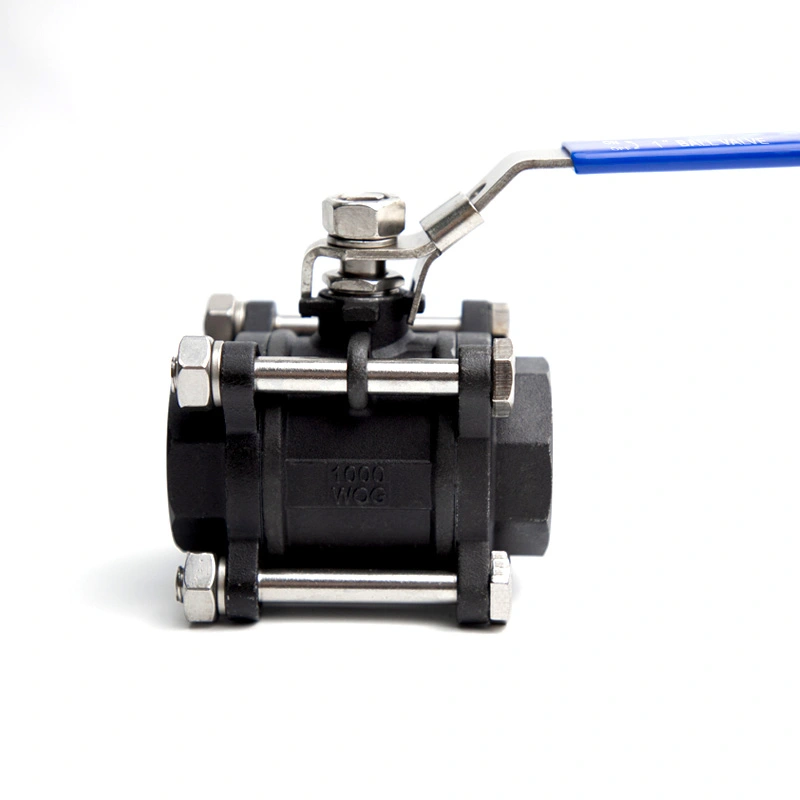

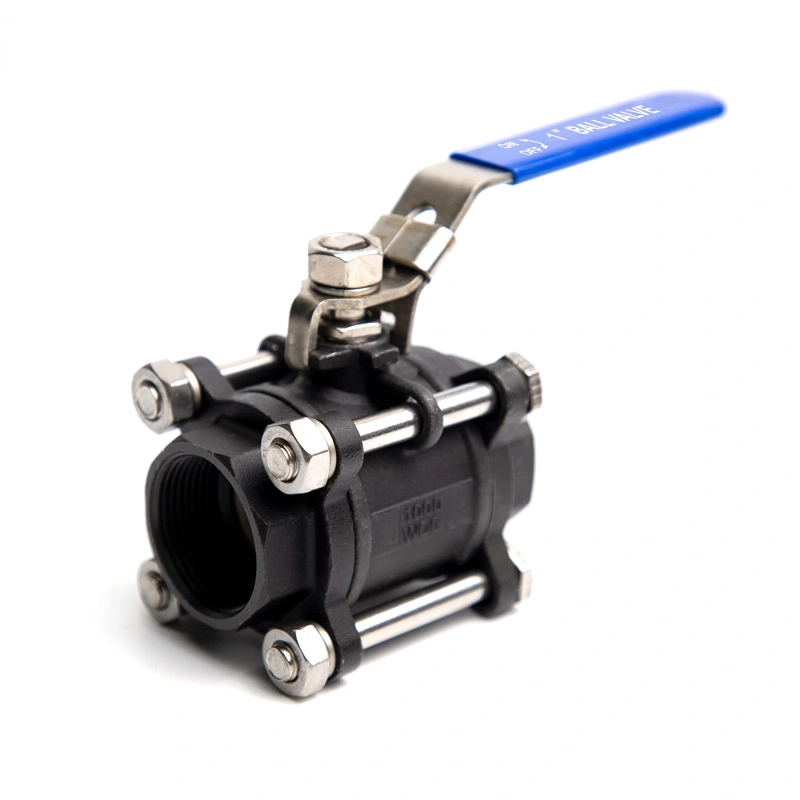

잠금 장치가 있는 3PC 탄소강 볼 밸브

잠금 장치가 있는 Shangtai 3PC 탄소강 볼 밸브는 산업용 온/오프 제어를 위한 3피스 본체와 잠금 가능 핸들을 갖추고 있습니다. 압력, 온도 및 매체 요구 사항에 따라 탄소강 및 기타 재료 옵션을 사용할 수 있습니다. 해당 구성에 대해 CE, ISO 9001 및 재료 테스트 문서가 제공될 수 있습니다.

문의 보내기

제품 설명

잠금 장치가 있는 이 3PC 탄소강 볼 밸브는 높은 표준 탄소강 원료를 채택하고 통합되었습니다. 단조 기술. 수동잠금 구조로 되어 있어 밸브 개폐 상태를 효과적으로 잠글 수 있습니다. 오작동을 피하고 파이프라인 시스템의 안전을 보장합니다. 가혹한 산업 작업 조건에 적합한 밸브 맞춤형 씰과 내압 액세서리를 지원합니다. ISO9001 품질 시스템에 따라 엄격하게 검사되어 모든 제품이 제품은 완전한 인증 및 재료 테스트 보고서와 함께 제공되어 신뢰할 수 있는 산업용 제품입니다. 글로벌 고객을 위한 배관 솔루션입니다.

주요 치수

크기	1/4인치~6인치
압력 등급	CL150
스레드 표준	NPT、BSP
최대 압력	285PSI
설계 및 제조 표준	ASME B16.34
테스트 및 검사	API598
압력-온도 등급	ASME B16.34
온도 범위	-25℃~150℃
본체 재질	탄소강
볼 재질	ASTM A182 F316
줄기 재료	ASTM A182 F316
시트 재질	RPTFE(PTFE+15%fv)
옵션	요청 시 다른 자료도 제공 가능합니다.

3PC Carbon Steel Ball Valve with Locking Device

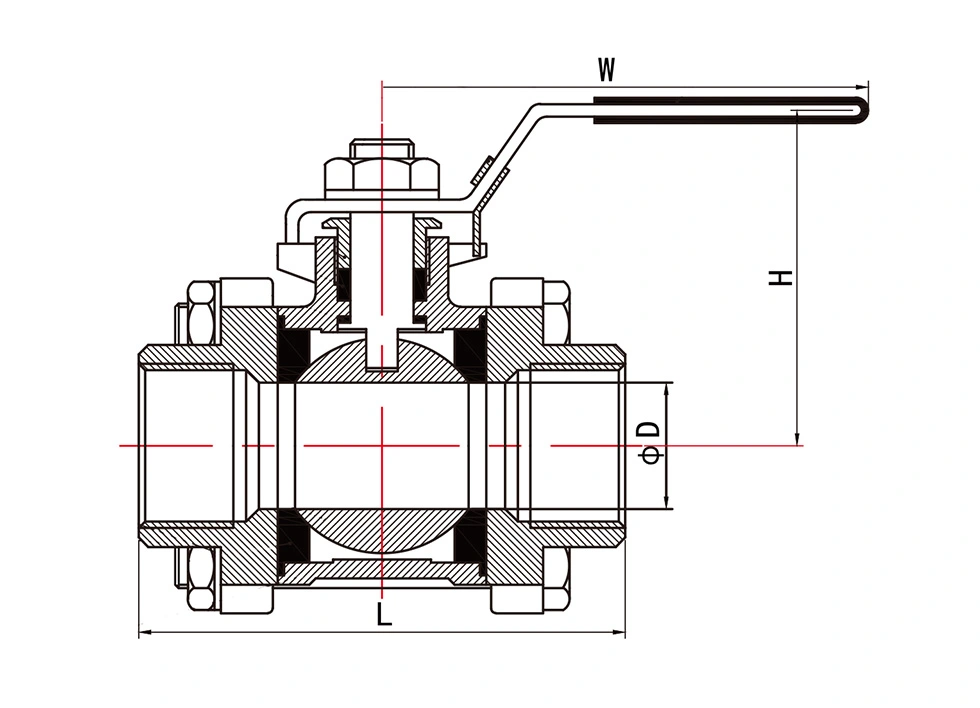

일반 치수:

크기	디(mm)	폭(mm)	흠)	엘(mm)	무게(kg)
1/4"	8	98	55	62	0.4
3/8"	10	98	55	62	0.4
1/2"	15	102	63	65	0.44
3/4"	20	105	65	72	0.56
1"	25	110	71	81	0.76
1 1/4"	32	128	75	95	1.28
1 1/2"	38	155	86	104	1.6
2"	49	165	92	125	2.3
2 1/2"	63	205	125	145	4.9
3"	76	220	145	198	7.52
4"	100	275	165	245	13.2

Kv 값

Kv(m3/h) = 밸브 전체에 1bar의 압력 강하를 생성하는 시간당 입방미터 단위의 물 유량.

1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
6	10	24	43	83	130	205	340	520	1100	1820

3PC Carbon Steel Ball Valve with Locking Device

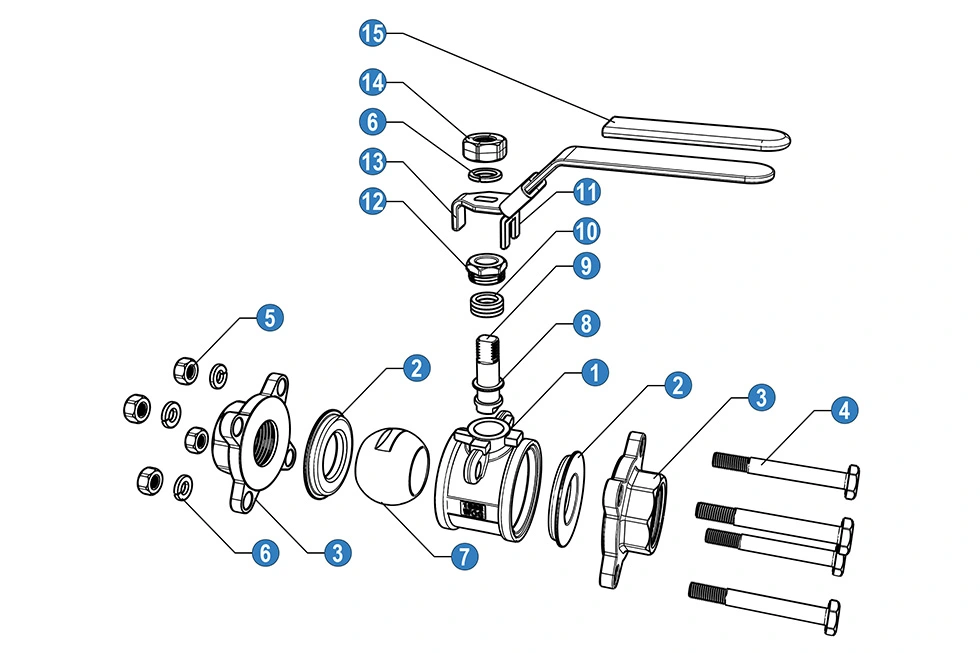

아니요	이름	재료
1	몸	탄소강
2	볼 시트	PTFE
3	캡	탄소강
4	볼트	SS 201
5	너트	SS 201
6	스프링 와셔	SS 201
7	공	SS 201	SS 304	SS 316
8	마찰링	PTFE
9	줄기	SS 201	SS 304	SS 316
10	스템 패킹	PTFE
11	잠금장치	SS 201
12	선	SS 201	SS 304	SS 316
13	핸들	봄 여름 시즌
14	너트	SS 201
15	핸들 슬리브	PVC

N: ANSI B 2.1 NPT에 따른 나사 끝

B: 나사산은 BS21 BSP에 따라 끝납니다.

핵심 장점

1. 견고한 탄소강 구조

Shangtai 탄소강 볼 밸브는 지정된 재료 두께와 제어된 원료로 제조됩니다. 선택. 일관된 밸브 구조를 유지하기 위해 생산 중에 재료 및 가공 요구 사항을 확인합니다. 그리고 치수 정확도.

2. 파열 방지 밸브 스템

밸브는 압력 하에서 밸브 본체 내부에 스템을 유지하는 데 도움이 되는 파열 방지 스템 구조를 사용합니다. 이 또한 일상적인 밸브 유지 관리 중에 보다 안전한 작동을 지원하도록 설계되었습니다.

3. 생산 및 품질 관리

품질 관리에는 원자재 검사, 가공, 조립, 압력 및 밀봉 테스트가 포함됩니다. ISO 9001 및 CE 해당 밸브 구성에 대한 문서가 제공됩니다.

4. 자체 생산

Shangtai는 밸브 블랭크 가공, 가공, 조립 및 테스트를 자체적으로 처리합니다. 이는 생산 공정을 허용합니다. 외부 가공에 대한 의존도를 줄이면서 공장 내에서 제품 품질을 관리할 수 있습니다.

사용상의 주의사항

1. 유연한 전환과 안정적인 잠금을 보장하기 위해 작동 전에 잠금 장치를 정기적으로 점검하십시오. 성능.

2. 구조적 변형 및 밀봉을 방지하기 위해 밸브 본체 및 핸들에 과도한 외력을 가하지 마십시오. 손상.

3. 실제 매체 및 작업 조건에 따라 일치하는 온도 및 내압 액세서리를 선택하십시오.

4. 밸브의 정격 매개변수를 초과하는 장기간의 과압 및 과열 작동을 피하십시오.

5. 탄소강 볼 밸브의 수명을 연장하려면 정기적으로 청소 및 유지 관리를 수행하십시오.

배송 및 포장

우리는 장거리 운송 중 손상을 방지하기 위해 모든 제품에 이중층 보호 포장을 채택합니다. 는 내부 레이어는 충격 방지 및 긁힘 방지 보호를 위해 두꺼운 골판지 상자를 사용합니다. 외부 층은 채택합니다 압축 저항성, 낙하 저항성 및 습기 방지 기능을 갖춘 견고한 합판 상자. 이는 표준화된 포장은 해상 및 육상 운송 중 돌출, 충돌 및 습기로부터 밸브를 효과적으로 보호합니다. 해외 목적지까지 온전한 제품 배송을 보장합니다.
