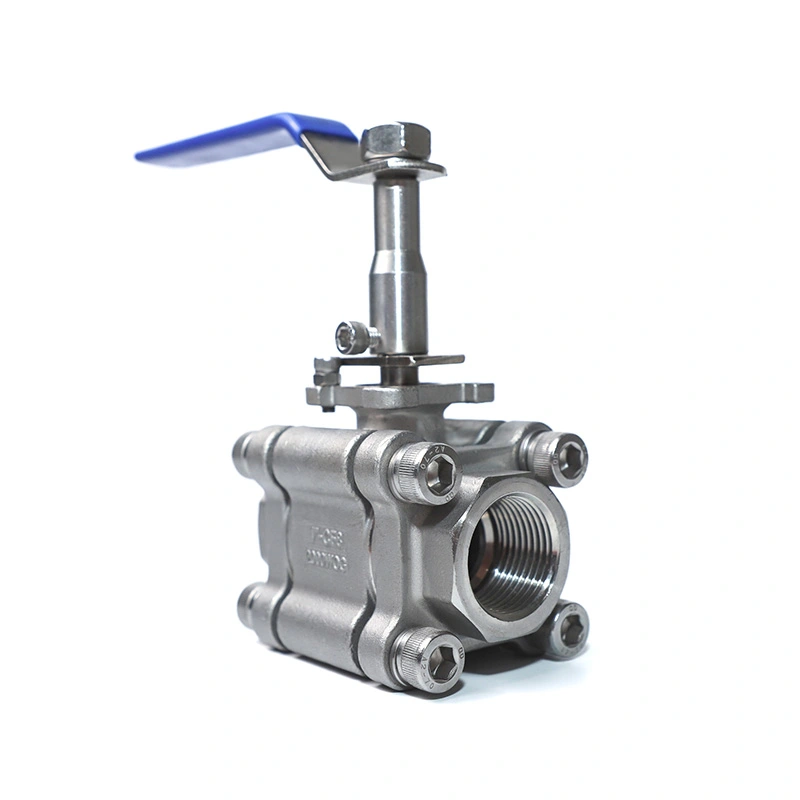

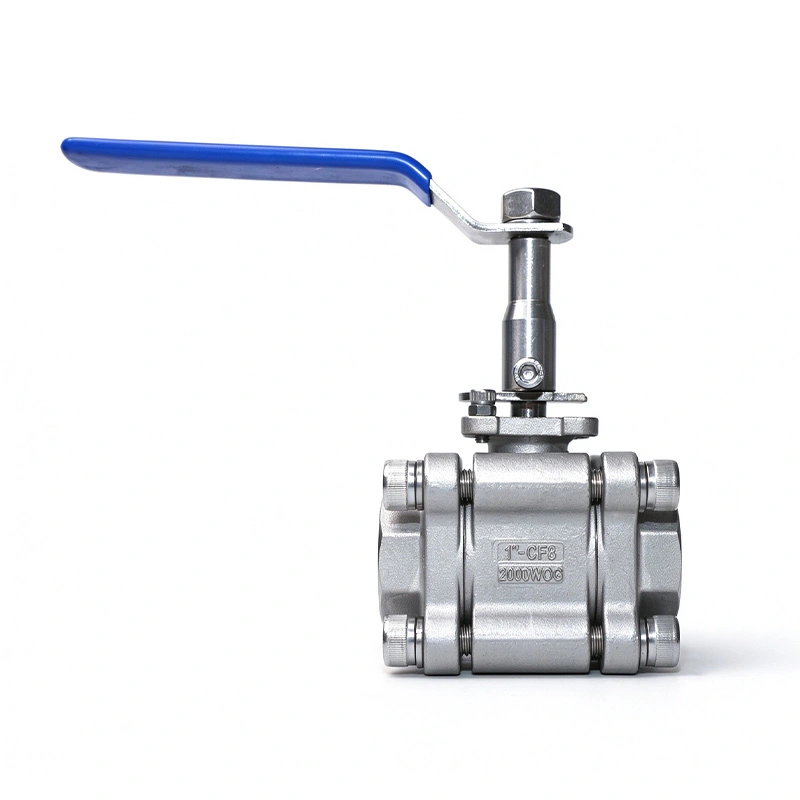

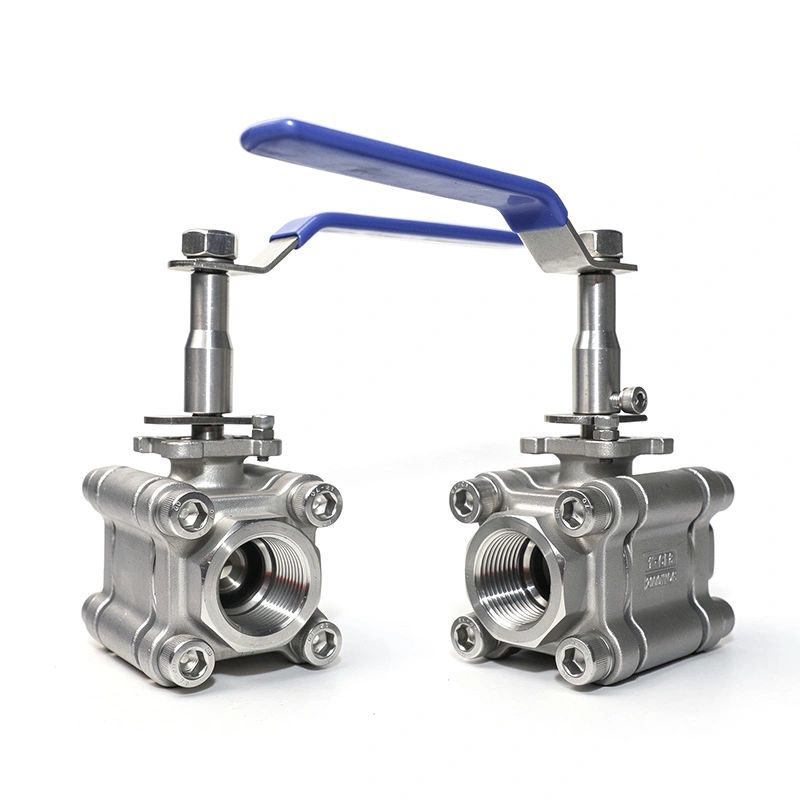

3PC 스테인레스 스틸 볼 밸브 2000WOG 확장 스템

Shangtai 3PC 스테인레스 스틸 볼 밸브 2000WOG 확장 스템은 절연 파이프라인, 매설 설치 및 확장 스템이 필요한 기타 응용 분야용으로 설계되었습니다. 2000WOG 등급은 고압 유체 제어에 적합합니다. 3피스 구조로 되어 있어 검사 및 씰 교체를 위해 쉽게 분해할 수 있습니다. 작동 조건에 따라 내압 및 내열 구성 요소가 제공되는 재료 테스트 보고서가 제공됩니다.

문의 보내기

제품 설명

3PC 스테인레스 스틸 볼 밸브 2000WOG 확장 스템은 절연 파이프라인, 매설 설치 및 밸브 작동점을 확장해야 하는 기타 응용 분야. 밸브는 316 스테인레스 스틸을 사용합니다. 본체, 볼 및 스템, 3피스 구조, NPT 또는 BSP 나사산 연결부로 구성됩니다. 확장된 줄기는 다음을 허용합니다. 밸브는 파이프라인의 절연된 부분이나 매설된 부분에서 멀리 작동해야 합니다.

주요 치수

크기	1/4인치~6인치
압력 등급	CL800
스레드 표준	NPT、BSP
최대 압력	1975PSI
설계 및 제조 표준	ISO 17292/API608
테스트 및 검사	API598
압력-온도 등급	ASME B16.34
온도 범위	-25℃~150℃
본체 재질	ASTM A351 CF8M(316)
볼 재질	ASTM A182 F316
줄기 재료	ASTM A182 F316
시트 재질	RPTFE(PTFE+15%fv)
옵션	요청 시 다른 자료도 제공 가능합니다.

3PC Stainless Steel Ball Valve 2000WOG Extended Stem

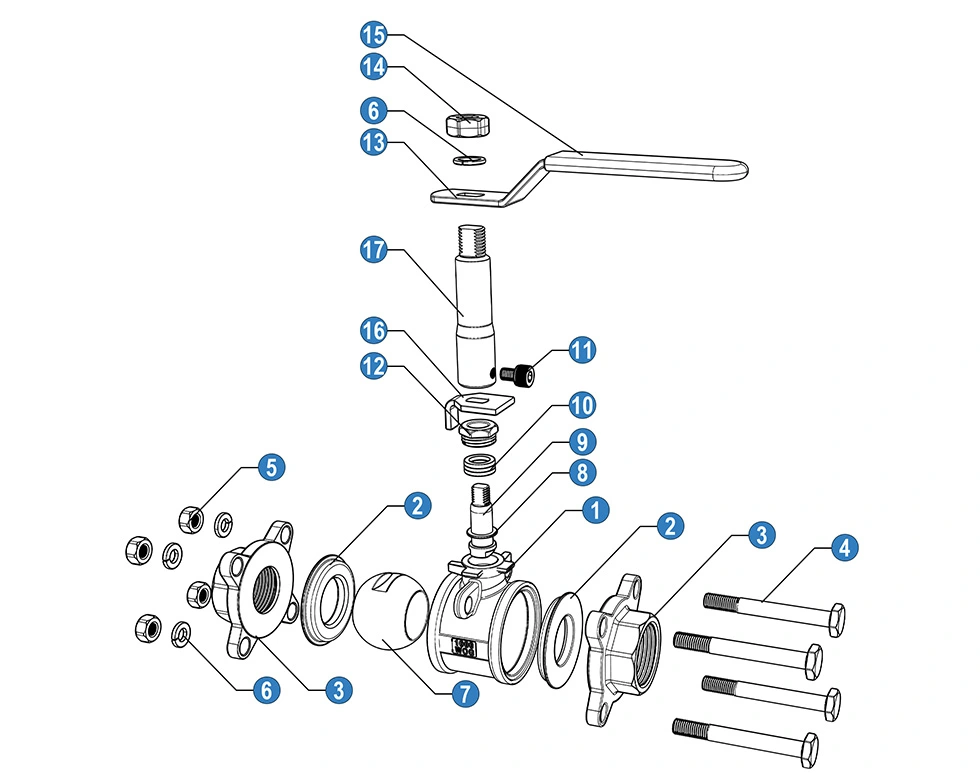

아니요	이름	*재질(N/B) -**	*재질(N/B) -**
1	몸	SS 316	SS 304
2	볼 시트	PTFE	PTFE
3	캡	SS 316	SS 304
4	볼트	SS 304	SS 304
5	너트	SS 304	SS 304
6	스프링 와셔	SS 304	SS 304
7	공	SS 316	SS 304
8	마찰링	PTFE	PTFE
9	줄기	SS 316	SS 304
10	스템 패킹	PTFE	PTFE
11	볼트	SS 304	SS 304
12	선	SS 316	SS 304
13	핸들	봄 여름 시즌	봄 여름 시즌
14	너트	SS 304	SS 304
15	핸들 슬리브	PVC	PVC
16	잠금판	SS 304	SS 304
17	확장 밸브 스템	SS 316	SS 304

3PC Stainless Steel Ball Valve 2000WOG Extended Stem

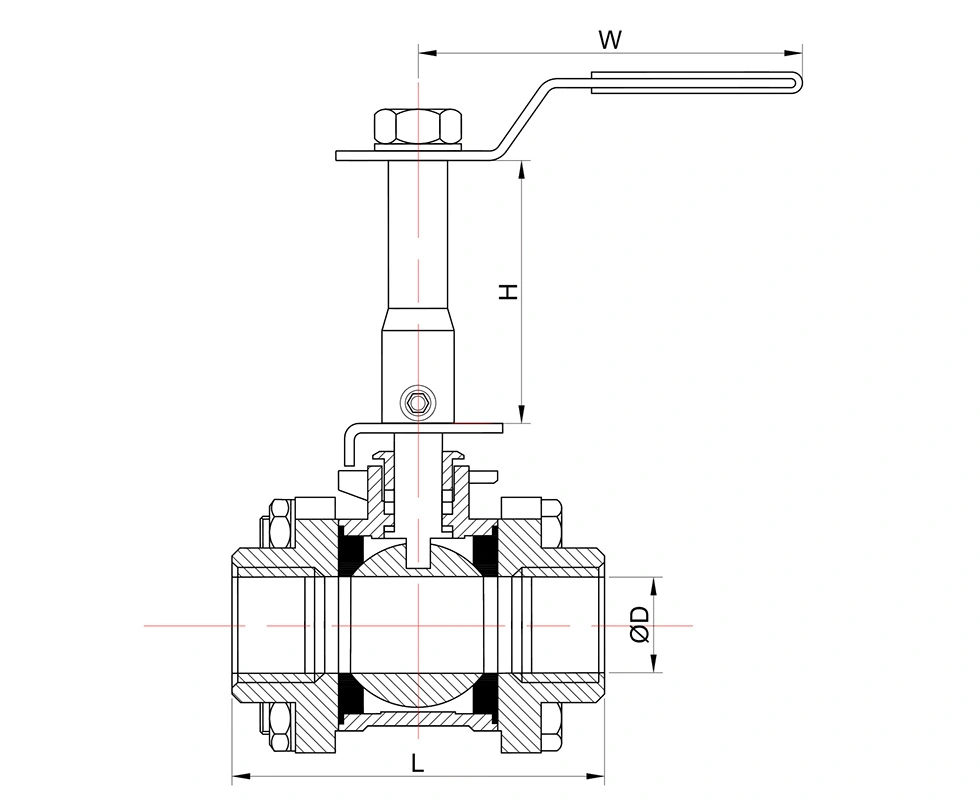

일반 치수:

크기	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
d	15	20	25	32	38	49
L	75	85	92	106	122	140
H	/	/	/	/	/	/
E	110	110	155	155	175	175
ISO5211	F03	F03	F04	F04	F05	F05

주요 특징

1. 단열 및 매설 파이프라인을 위한 확장 스템

확장된 스템은 작동 지점을 파이프라인 연결 영역 위 또는 멀리 배치합니다. 이 구성은 파이프 단열, 지하 설치 또는 제한된 접근으로 인해 표준 스템을 작동하기 어려운 경우에 유용합니다. 스템은 또한 압력 서비스를 위해 파열 방지 구조를 사용합니다.

2. 316 스테인레스 스틸 구조

본체는 ASTM A351 CF8M 스테인리스 스틸로 제작되었으며, 볼과 스템은 ASTM A182 F316을 사용했습니다. 이들 자료 호환 가능한 물, 오일, 가스 및 산업용 유체 응용 분야에 내식성을 제공합니다. RPTFE 좌석은 나열된 온도 범위 및 서비스 조건에 따라 지정됩니다.

3. 3피스 바디

3피스 본체를 사용하면 검사 및 유지 관리를 위해 내부 구성 요소에 접근할 수 있습니다. 밸브는 다음과 같습니다. 시트, 씰 또는 기타 내부 부품을 점검하거나 교체해야 할 때 분해하여 유용합니다. 설치된 파이프라인 시스템의 유지 관리.

4. 2000WOG 압력 등급

3PC 스테인레스 스틸 볼 밸브 2000WOG 확장 스템은 고압 온-오프 유체 제어용으로 지정되었습니다. 제품 데이터에 표시된 최대 압력은 1975 PSI입니다. 적용 가능한 사용 압력을 확인해야 합니다. 밸브 크기, 온도, 매체 및 관련 압력-온도 등급에 따라 결정됩니다.
