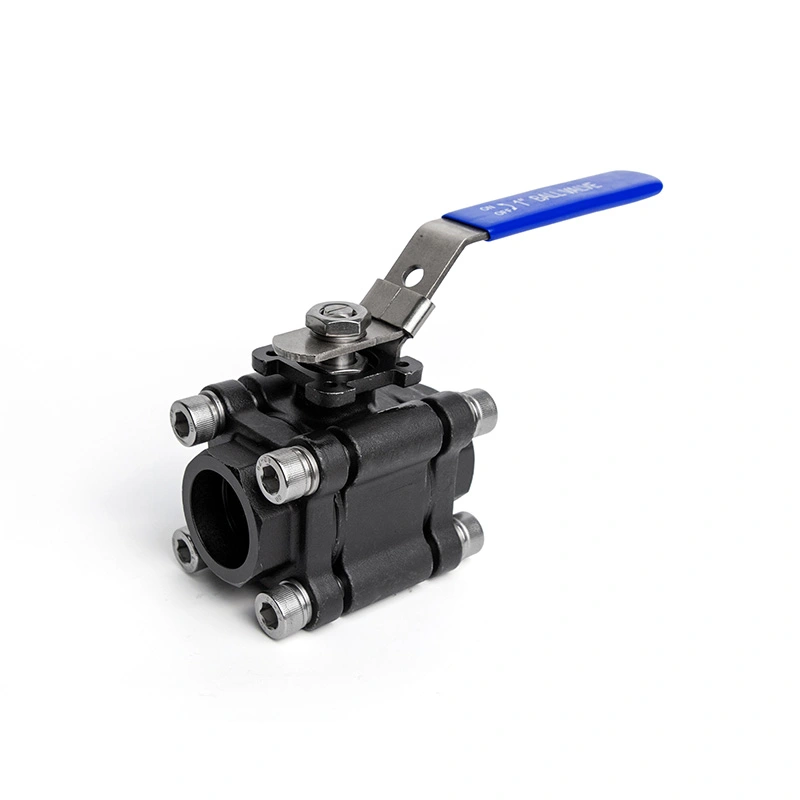

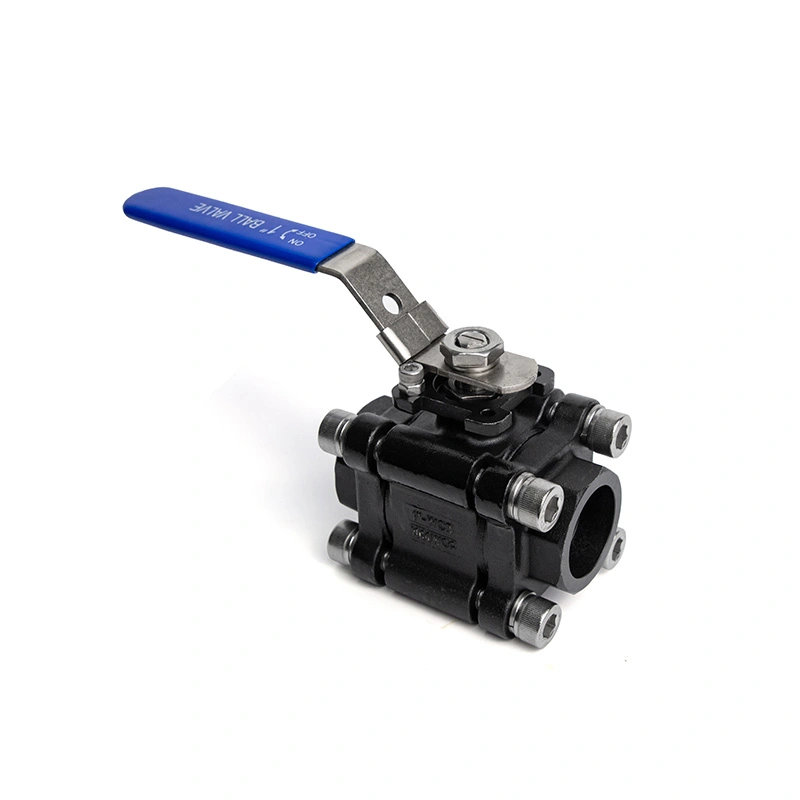

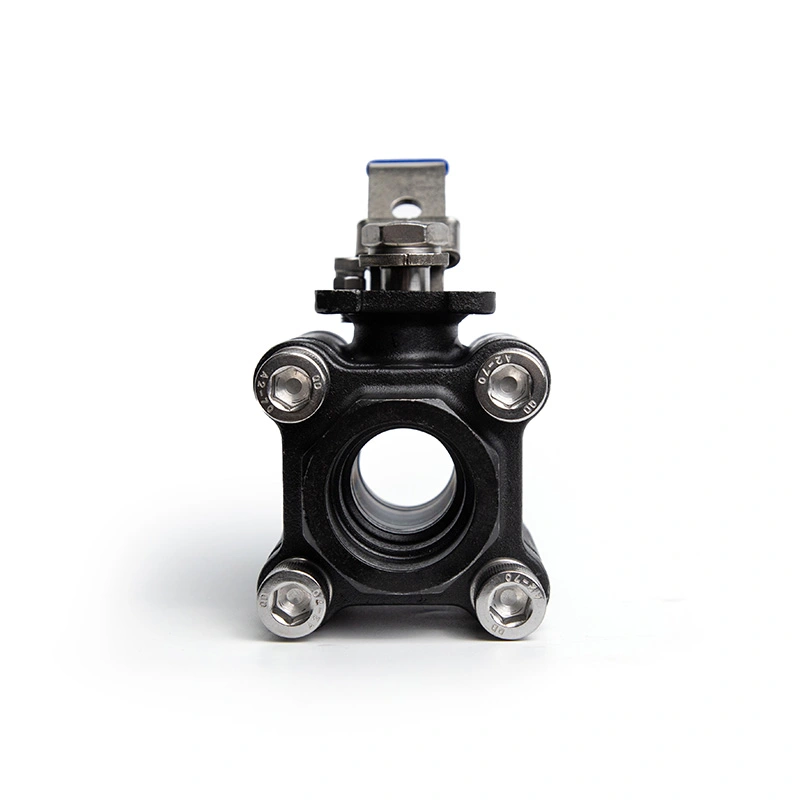

3PC 탄소강 볼 밸브 2000WOG

Shangtai 3PC 탄소강 볼 밸브 2000WOG의 정격은 1975 PSI이며 파열 방지 스템이 있는 3피스 본체가 특징입니다. 온도 정격 및 압력 정격 구성 요소는 다양한 작동 조건에 맞게 구성할 수 있습니다. 해당 주문에 대한 재료 테스트 보고서 및 수출 포장과 함께 ISO 9001 및 CE 문서가 제공됩니다.

문의 보내기

제품 설명

3PC 탄소강 볼 밸브 2000WOG는 절연 파이프라인용 확장 스템이 있는 3피스 볼 밸브입니다. 작동 지점을 확장해야 하는 매설 설치 및 응용 분야. 2000WOG 등급과 3피스 구조로 고압 개폐식 유체 제어에 적합합니다. 밸브는 다음을 위해 분해될 수 있습니다. 시트 또는 씰의 검사 및 교체.

주요 치수

크기	1/4인치~6인치
압력 등급	CL800
스레드 표준	NPT、BSP
최대 압력	1975PSI
설계 및 제조 표준	ISO 17292/API608
테스트 및 검사	API598
압력-온도 등급	ASME B16.34
온도 범위	-25℃~150℃
본체 재질	ASTM A351 316
볼 재질	ASTM A182 F316
줄기 재료	ASTM A182 F316
시트 재질	RPTFE(PTFE+15%fv)
옵션	요청 시 다른 자료도 제공 가능합니다.

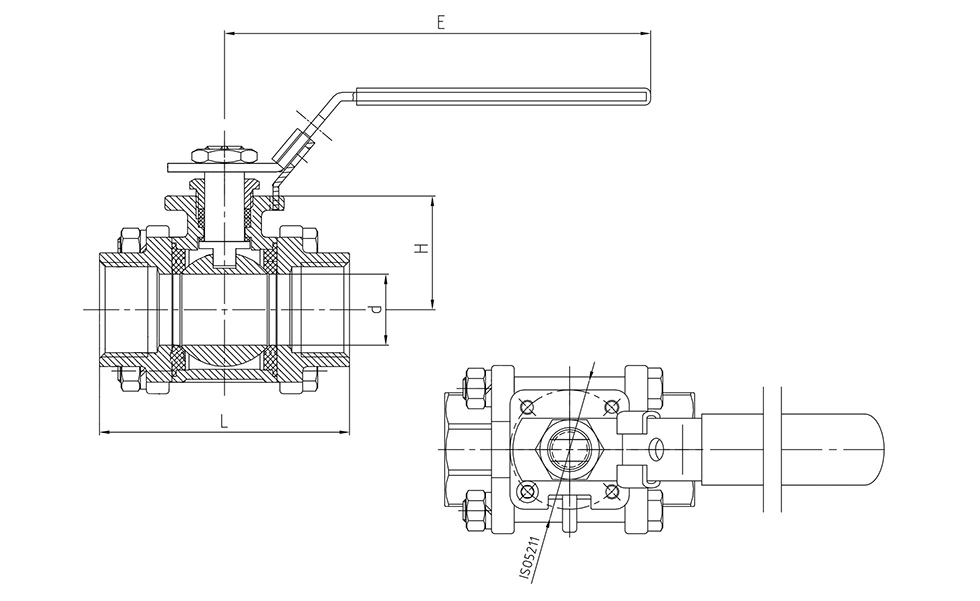

3PC Carbon Steel Ball Valve 2000WOG

크기	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
d	15	20	25	32	38	49
L	75	85	92	106	122	140
H	/	/	/	/	/	/
E	110	110	155	155	175	175
ISO5211	F03	F03	F04	F04	F05	F05

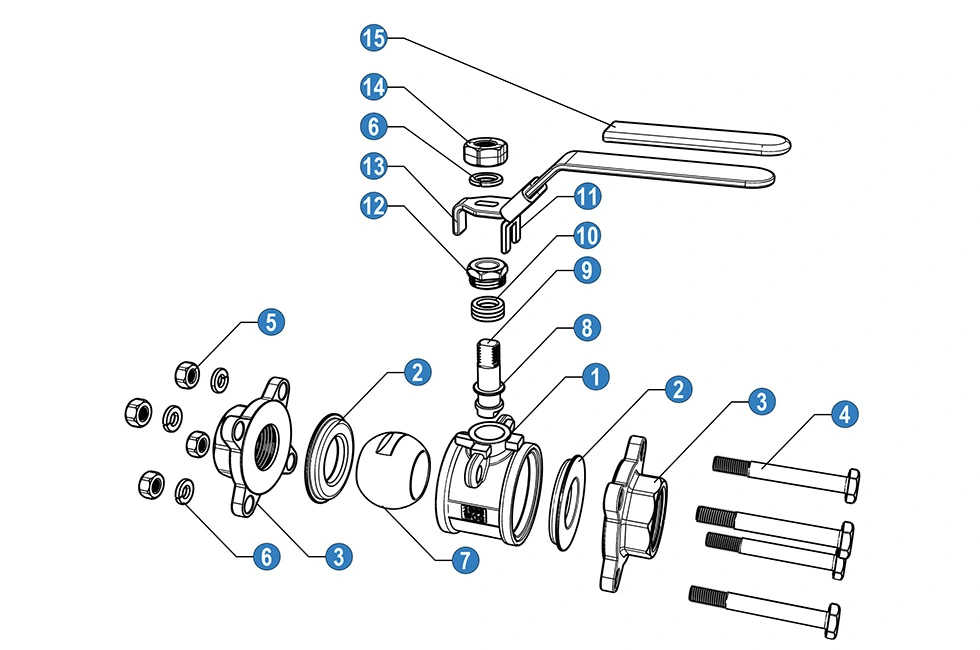

3PC Carbon Steel Ball Valve 2000WOG

아니요	이름	재료
1	몸	탄소강
2	볼 시트	PTFE
3	캡	탄소강
4	볼트	SS 201
5	너트	SS 201
6	스프링 와셔	SS 201
7	공	SS 201	SS 304	SS 316
8	마찰링	PTFE
9	줄기	SS 201	SS 304	SS 316
10	스템 패킹	PTFE
11	잠금장치	SS 201
12	선	SS 201	SS 304	SS 316
13	핸들	봄 여름 시즌
14	너트	SS 201
15	핸들 슬리브	PVC

N: ANSI B 2.1 NPT에 따른 나사 끝
B:실은 BS21 BSP에 따라 끝납니다

주요 특징

1. 특수 설치 조건을 위한 확장 스템

확장된 스템은 파이프라인이 단열되거나 매설되거나 설치될 때 밸브 작동 지점에 대한 접근을 제공합니다. 접근이 제한된 위치에 있습니다. 파열 방지 스템 구조는 다음과 같은 경우 밸브 본체 내부에 스템을 유지하는 데 도움이 됩니다. 밸브가 압력을 받고 있습니다.

2. 3피스 구조

3피스 본체 덕분에 검사 및 유지보수를 위해 밸브를 열 수 있습니다. 좌석, 씰 및 기타 내부 필요한 경우 교체를 위해 구성 요소에 액세스할 수 있습니다. 이 구조는 산업용 파이프라인에 실용적입니다. 정기적인 유지 관리가 필요한 시스템.

3. 1975PSI 최대 압력

그만큼3PC 탄소강 볼 밸브 2000WOG최대 압력은 1975PSI로 표시되어 있습니다. 는 적용 가능한 작동 압력은 밸브 크기, 온도, 매체 및 압력-온도 등급에 따라 달라집니다. 는 2000WOG 지정은 해당 등급 조건에 따른 물, 석유 및 가스 서비스를 나타냅니다.

4. NPT 및 BSP 연결

밸브는 NPT 및 BSP 나사 연결부와 함께 사용할 수 있습니다. 연결 선택은 파이프라인과 일치해야 합니다. 표준 및 설치 요구 사항.

재료 및 표준

제공된 구성은 밸브 본체에 ASTM A351 316, 볼과 스템에 ASTM A182 F316, RPTFE를 사용합니다. (PTFE+15%fv) 좌석용. 필요한 서비스 조건에 따라 요청 시 다른 자료도 제공됩니다.

설계 및 제조는 ISO 17292/API 608을 기반으로 합니다. 테스트 및 검사는 API 598을 따르지만, 압력-온도 등급은 ASME B16.34를 참조합니다. 나열된 온도 범위는 -25℃ ~ 150℃입니다.

품질 관리

생산 검사에는 입고 자재 확인, 압력 테스트, 밀봉 테스트 및 완성된 밸브가 포함됩니다. 검사. 밸브에 따라 재료 시험 보고서 및 해당 제품 문서를 제공할 수 있습니다. 구성 및 주문 요구 사항.

해당 구성에 대해 ISO 9001 및 CE 문서가 제공됩니다. 재료, 시트 및 씰링 구성품은 다음과 같은 작업을 수행할 수 있습니다. 또한 필요한 압력, 온도 및 매체에 따라 선택됩니다.

응용

3PC 탄소강 볼 밸브 2000WOG는 산업용 배관의 고압 개폐 서비스용으로 고려될 수 있습니다. 수처리, 석유 및 가스, 화학 처리, 압축 공기 및 일반 유체 제어를 포함한 시스템. 는 확장 스템은 절연이나 설치 깊이로 인해 표준 밸브 스템을 설치하기 어려운 경우에 특히 유용합니다. 액세스.

선택하기 전에 사용 압력, 온도, 매체, 밸브 크기, 연결 유형 및 사용 가능 여부를 확인하십시오. 설치 공간. 몸체, 볼, 스템 및 시트에 대한 재료 호환성을 확인해야 합니다.
