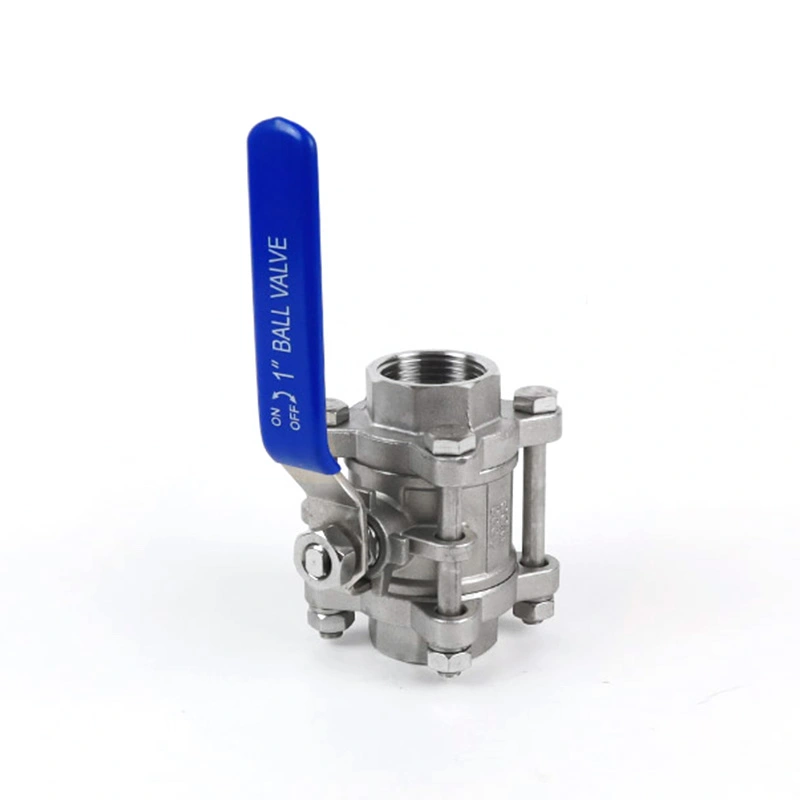

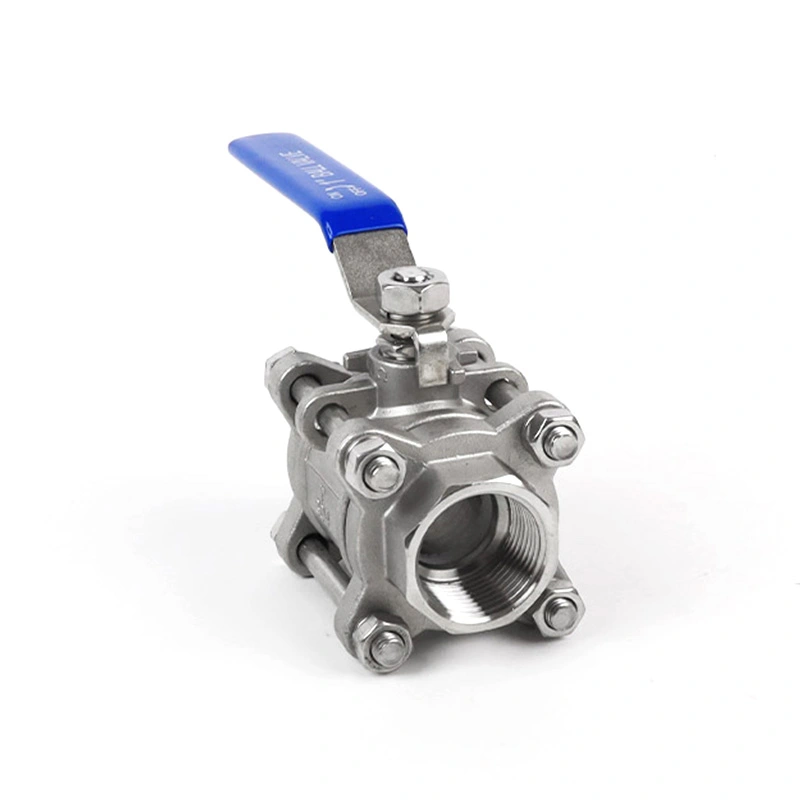

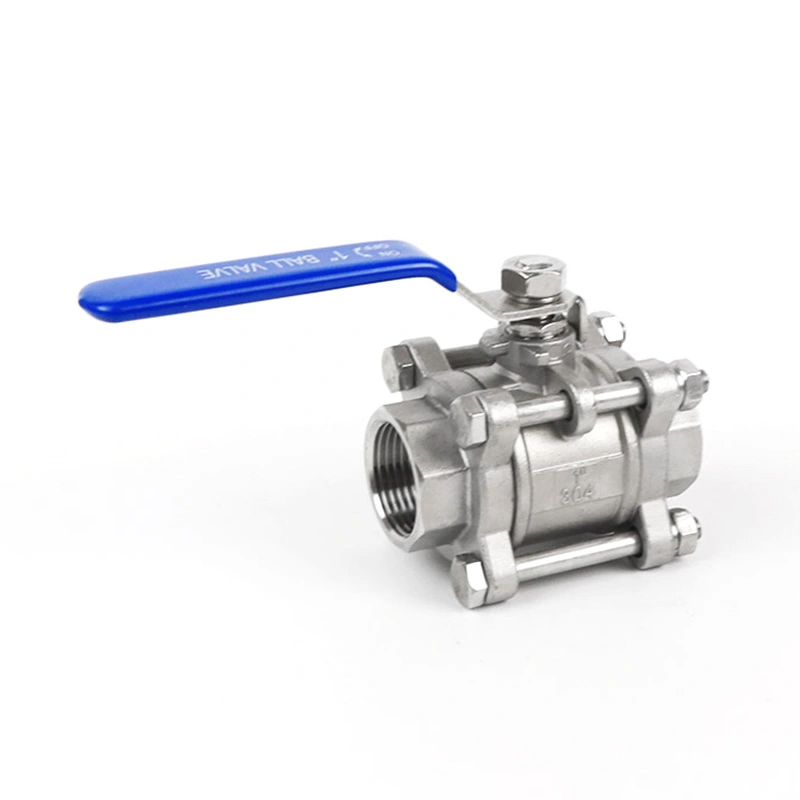

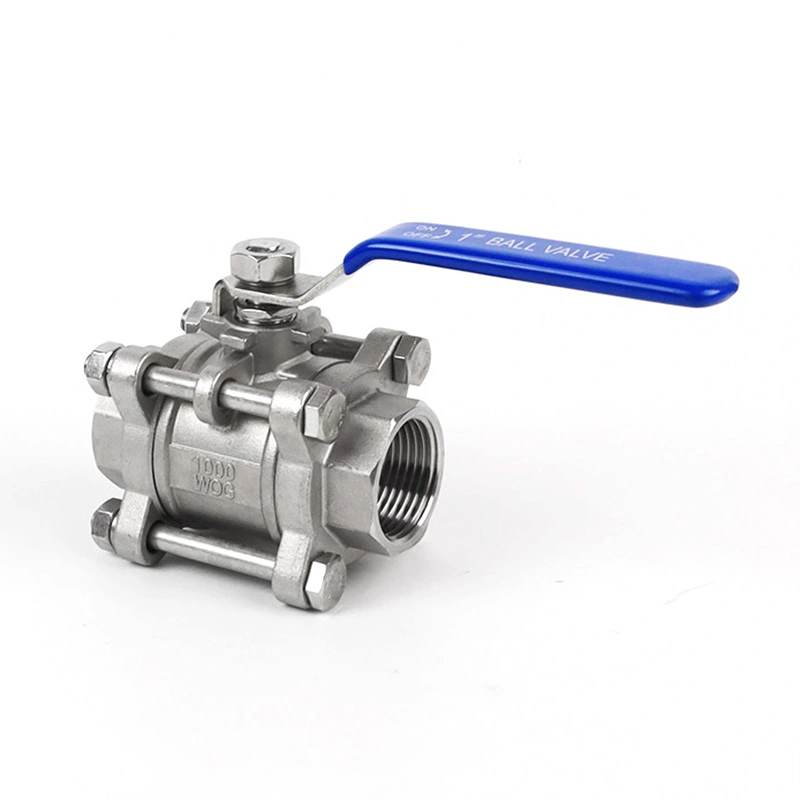

잠금 장치가 있는 3PC 헤비 듀티 볼 밸브

잠금 장치가 있는 Shangtai 3PC 헤비듀티 볼 밸브는 까다로운 온도 및 압력 조건에 맞게 분출 방지 스템과 맞춤형 밀봉 구성 요소를 갖춘 강화된 고압 차단 밸브입니다.

문의 보내기

제품 설명

잠금 장치가 있는 Shangtai 3PC 헤비듀티 볼 밸브는 안전한 차단 및 제어된 수동 작동이 필요한 산업용 파이프라인 시스템용으로 설계되었습니다. 3피스 구조로 유지 관리를 위해 내부 구성 요소에 접근할 수 있으며, 잠금 가능한 핸들은 의도하지 않은 밸브 작동을 방지하는 데 도움이 됩니다. 작동 매체 및 응용 분야 요구 사항에 따라 다양한 시트, 씰, 압력 및 온도 구성을 제공할 수 있습니다.

장점

1. 견고한 3피스 구조

강화된 3피스 본체는 견고한 밸브 구조가 필요한 산업용 파이프라인 서비스용으로 설계되었습니다. 또한 3피스 설계를 통해 파이프라인에서 전체 밸브 본체를 제거하지 않고도 검사 또는 유지 관리를 위해 밸브를 열 수 있습니다.

2. 작동 제어를 위한 잠금식 핸들

통합된 잠금 장치는 핸들을 선택한 밸브 위치에 유지하는 데 도움이 되며 우발적이거나 무단 작동의 위험을 줄여줍니다. 이 기능은 작동 또는 유지 관리 중에 밸브 위치를 제어해야 하는 산업 시스템에 유용합니다.

3. 파열 방지 스템 디자인

스템은 밸브에 압력이 가해질 때 스템이 배출되는 것을 방지하기 위해 내부적으로 유지됩니다. 이 구조는 산업용 온/오프 서비스에 추가적인 안전 기능을 제공합니다.

4. 스테인레스 스틸 소재 옵션

표준 재료 구성에는 본체, 볼, 스템 및 기타 구성 요소에 대한 SS316 및 SS304 옵션이 포함됩니다. PTFE는 나열된 구성의 볼 시트, 마찰 링 및 스템 패킹에 사용됩니다. 재료 선택은 작동 매체, 압력 및 온도와 일치해야 합니다.

5. 압력 및 온도 성능

밸브는 나열된 구성에 따라 CL150 압력 등급, 최대 압력 540 PSI, 온도 범위 -25℃ ~ 150℃로 지정됩니다. 실제 허용 사용압력은 선정 전 해당 압력-온도 조건과 비교하여 확인하시기 바랍니다.

6. 공장 제조 및 품질 관리

Shangtai는 공장에서 밸브 생산, 가공, 조립, 검사 및 압력 테스트를 관리합니다. 제품 및 주문 요구 사항에 따라 자재 문서와 해당 CE 및 ISO 9001 인증서가 제공될 수 있습니다.

주요 치수

크기	1/4인치~6인치
압력 등급	CL150
스레드 표준	NPT、BSP
최대 압력	540PSI
설계 및 제조 표준	ASME B16.34
테스트 및 검사	API598
압력-온도 등급	ASME B16.34
온도 범위	-25℃~150℃
본체 재질	ASTM A351 CF8M(316)
볼 재질	ASTM A182 F316
줄기 재료	ASTM A182 F316
시트 재질	RPTFE(PTFE+15%fv)
옵션	요청 시 다른 자료도 제공 가능합니다.

3PC Heavy Duty Ball Valve with Locking Device

재료 및 구성 요소

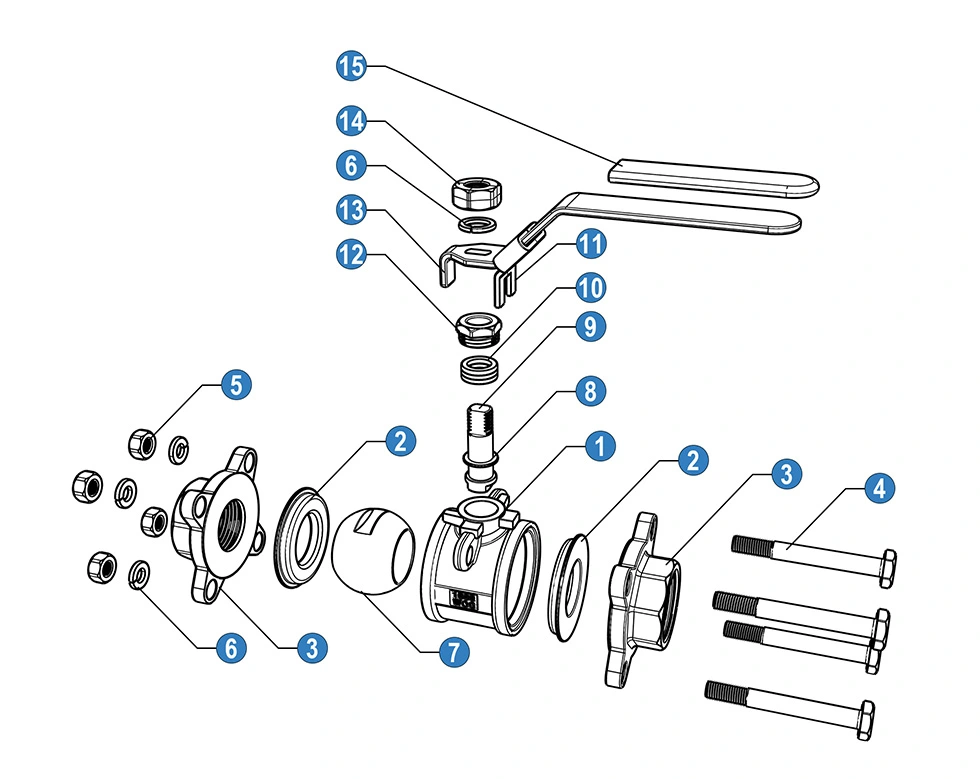

아니요	이름	*소재(N/B)**
1	몸	SS 316	SS 304
2	볼 시트	PTFE	PTFE
3	캡	SS 316	SS 304
4	볼트	SS 304	SS 304
5	너트	SS 304	SS 304
6	스프링 와셔	SS 304	SS 304
7	공	SS 316	SS 304
8	마찰링	PTFE	PTFE
9	줄기	SS 316	SS 304
10	스템 패킹	PTFE	PTFE
11	잠금장치	SS 304	SS 304
12	선	SS 316	SS 304
13	핸들	봄 여름 시즌	봄 여름 시즌
14	너트	SS 304	SS 304
15	핸들 슬리브	PVC	PVC

* N: ANSI B 2.1 NPT에 따른 나사 끝

* B: 나사산은 BS21 BSP에 따라 끝납니다.

3PC Heavy Duty Ball Valve with Locking Device

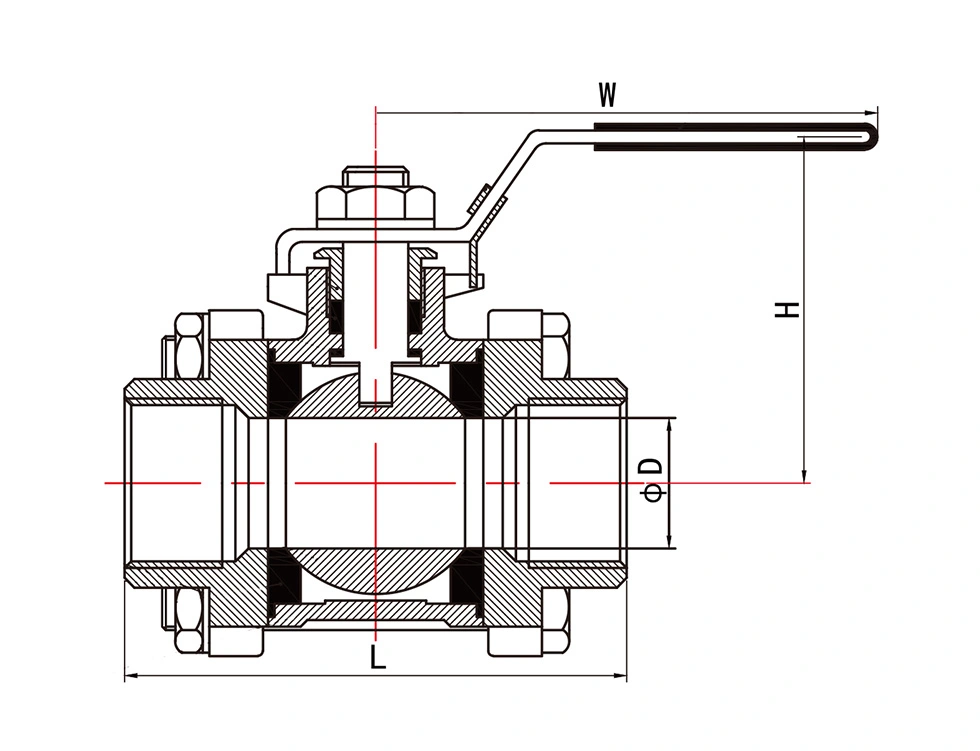

일반 치수

크기	D	W	H	엘(+-2)	무게(g)
DN15	15	110	52	70	0.54
DN20	20	112	63	78	0.73
DN25	25	112	66	89	0.97
DN32	32	142	75	100	1.44
DN40	38	170	89	110	1.87
DN50	49	175	96	130	/

Kv 값

Kv(m3/h) = 밸브 전체에 1bar의 압력 강하를 생성하는 시간당 입방미터 단위의 물 유량.

1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
6	10	24	43	83	130	205	340	520	1100	1820

응용

잠금 장치가 있는 3PC 헤비듀티 볼 밸브는 다음을 포함하여 수동 차단 및 제어 밸브 작동이 필요한 산업용 파이프라인 및 장비 응용 분야에 적합합니다.

석유 및 가스

화학 처리

석유화학 플랜트

수처리

전력 및 유틸리티 시스템

HVAC 및 산업용 파이프라인

압축 공기 시스템

해양 및 조선

FAQ

1. 잠금 장치가 있는 3PC 헤비듀티 볼 밸브란 무엇입니까?

산업용 ON/OFF 서비스용으로 설계된 3피스 볼 밸브로 핸들에 잠금 장치가 장착되어 있습니다. 3피스 구조를 통해 검사 및 유지보수를 위해 내부 밸브 구성요소에 접근할 수 있습니다.

2. 잠금 장치의 목적은 무엇입니까?

잠금 장치는 선택된 열림 또는 닫힘 위치에서 핸들을 고정하는 데 도움이 되며 정상적인 서비스 또는 유지 관리 중에 의도하지 않은 밸브 작동 가능성을 줄여줍니다.

3. 이 밸브는 어떤 압력과 온도를 처리할 수 있습니까?

나열된 구성에는 CL150 압력 등급, 최대 압력 540PSI, 온도 범위 -25℃ ~ 150℃가 있습니다. 실제 허용 압력은 밸브 크기, 온도, 매체 및 해당 압력-온도 등급에 따라 확인되어야 합니다.

4. 어떤 자료를 이용할 수 있나요?

나열된 구성은 SS316 및 SS304 구성 요소를 사용하며 볼 시트, 마찰 링 및 스템 패킹에 PTFE가 사용됩니다. 작동 매체 및 응용 분야 요구 사항에 따라 다른 재료 옵션을 사용할 수 있습니다.

5. 어떤 연결 표준을 사용할 수 있나요?

밸브는 NPT 및 BSP 나사산 끝단과 함께 사용할 수 있습니다. NPT 스레드 끝은 제공된 사양에 따라 ANSI B 2.1 NPT를 따르고 BSP 스레드 끝은 BS21 BSP를 따릅니다.

6. 볼 밸브의 Kv 값은 얼마입니까?

Kv는 밸브 전체에서 1bar의 압력 강하를 생성하는 물의 유량(시간당 입방미터)을 나타냅니다. 나열된 Kv 값은 다양한 밸브 크기의 유량을 평가할 때 참조로 사용할 수 있습니다.

7. 밸브를 다양한 용도에 맞게 맞춤화할 수 있습니까?

예. Shangtai는 작동 매체 및 응용 분야 요구 사항에 따라 다양한 본체, 시트, 씰, 압력, 온도, 연결 및 재료 구성에 대해 논의할 수 있습니다. 요청 시 다른 자료도 제공 가능합니다.

8. 밸브에는 어떤 표준이 사용됩니까?

제공된 사양에서는 설계 및 제조, 압력-온도 등급에 대해 ASME B16.34를 참조하고, API 598은 테스트 및 검사에 사용됩니다. 특정 밸브 구성 및 주문에 대해서는 해당 표준을 확인해야 합니다.

9. 자재 및 품질 문서를 제공할 수 있습니까?

예. 제품 구성 및 주문 요구 사항에 따라 자재 문서와 해당 CE 및 ISO 9001 인증서가 제공될 수 있습니다.

10. Shangtai는 제조업체인가요?

예. Shangtai는 중국 원저우 공장에서 밸브를 제조하고 생산, 가공, 조립, 검사 및 관련 공급 프로세스를 관리합니다.
