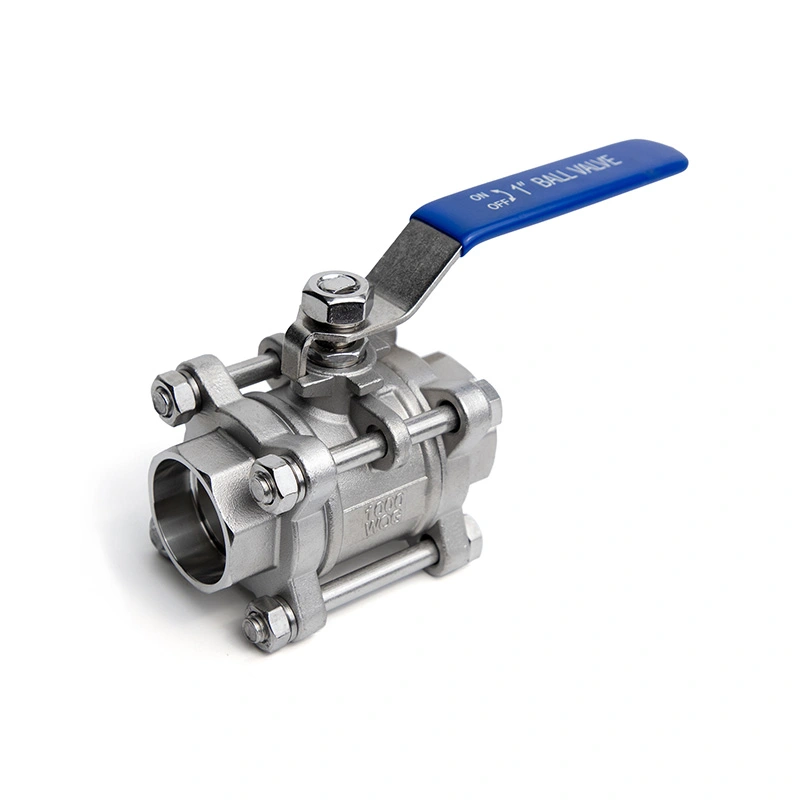

3PC 소켓 용접 끝 스테인레스 스틸 볼 밸브

용접 연결부가 있는 산업용 배관의 경우 3PC 소켓 용접 끝단 스테인레스 스틸 볼 밸브는 스테인레스 스틸 본체와 3피스 구조 및 소켓 용접 끝단을 결합하여 컴팩트한 파이프라인 설치를 가능하게 합니다. Shangtai는 다양한 프로젝트 요구 사항에 따라 공장 견적, 대량 주문 및 사양 기반 OEM 서비스를 통해 석유, 가스, 화학 처리 및 수처리 시스템에 대한 이러한 구성을 제공합니다.

문의 보내기

제품 설명

3PC 소켓 용접 엔드 스테인레스 스틸 볼 밸브는 3피스 스테인레스 스틸 본체와 소켓 용접 엔드를 결합하여 컴팩트하고 영구적인 파이프라인 연결을 제공합니다. 분할 본체 구조를 통해 밸브가 격리되고 감압된 후 내부 씰 및 기타 서비스 가능한 구성 요소에 접근할 수 있습니다. 풀 포트 흐름 통로는 낮은 흐름 저항을 지원하는 반면, 볼 앤 시트 설계는 호환 가능한 유체에 대해 양방향 차단 기능을 제공합니다. 석유 및 가스, 화학 처리, 수처리 및 기타 산업 시스템의 고압 배관에 적합합니다.

주요 치수

크기	1/4"- 6"
압력 등급	CL150
스레드 표준	남서
최대 압력	285PSI
설계 및 제조 표준	ASME B16.34
테스트 및 검사	API598
압력-온도 등급	ASME B16.34
온도 범위	-25℃~150℃
본체 재질	ASTM A351 CF8M(316)
볼 재질	ASTM A182 F316
줄기 재료	ASTM A182 F316
시트 재질	RPTFE(PTFE+15%fv)
옵션	요청 시 다른 자료도 제공 가능합니다.

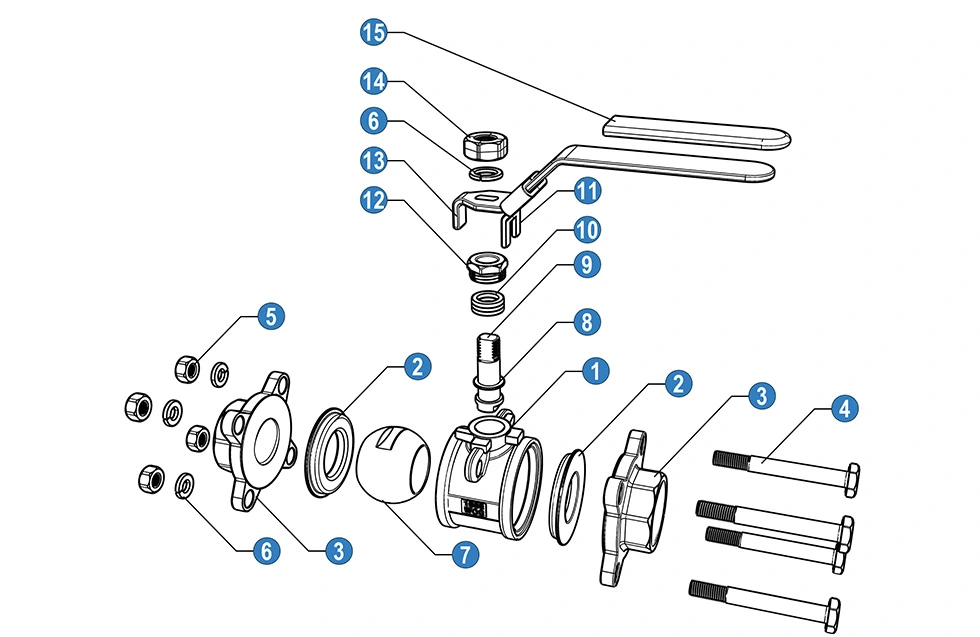

3PC Socket-welded Ends Stainless Steel Ball Valve

아니요	이름	*소재(N/B)**	*소재(N/B)**
1	몸	SS 316	SS 304
2	볼 시트	PTFE	PTFE
3	캡	SS 316	SS 304
4	볼트	SS 304	SS 304
5	너트	SS 304	SS 304
6	봄	SS 304	SS 304
7	공	SS 316	SS 304
8	마찰링	PTFE	PTFE
9	줄기	SS 316	SS 304
10	스템 패킹	PTFE	PTFE
11	잠금	SS 304	SS 304
12	선	SS 316	SS 304
13	핸들	봄 여름 시즌	봄 여름 시즌
14	너트	SS 304	SS 304
15	핸들	PVC	PVC

* N: ANSl B 2.1 NPT에 따른 나사 끝
* B: 나사산은 BS21 BSP에 따라 끝납니다.

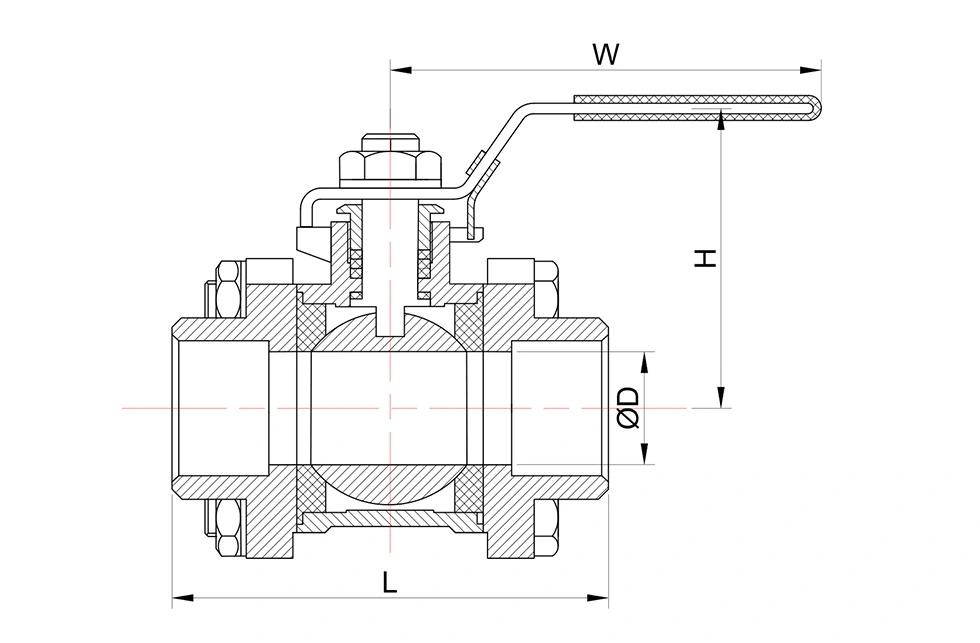

3PC Socket-welded Ends Stainless Steel Ball Valve

크기	디(mm)	폭(mm)	흠)	엘(mm)	무게(kg)
1/4"	8	98	55	62	0.4
3/8"	10	98	55	62	0.4
1/2"	15	102	63	65	0.44
3/4"	20	105	65	72	0.56
1"	25	110	71	81	0.76
11/4"	32	128	75	95	1.28
11/2"	38	155	86	104	1.6
2"	49	165	92	125	2.3
21/2"	63	205	125	145	4.9
3"	76	220	145	198	7.52
4"	100	275	165	245	13.2

Kv값

Kv(m3/h) = 밸브 전체에 1bar의 압력 강하를 생성하는 시간당 입방미터 단위의 물 유량.

1/4"	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"
6	10	24	43	83	130	205	340	520	1100	1820

밸브 기능 및 주요 특징

1. 소켓 용접 연결

소켓 용접 끝부분은 호환 가능한 배관을 사용한 용접 설치를 위해 지정된 연결 치수로 가공됩니다. 이 연결은 영구 파이프-밸브 조인트가 필요한 소구경 산업 라인에서 일반적으로 사용됩니다. 용접은 해당 배관 사양 및 절차를 따라야 합니다.

2. 3피스 바디

세 부분으로 구성된 볼트형 몸체를 통해 파이프라인이 분리되고 감압된 후 밸브의 내부 구성 요소에 접근할 수 있습니다. 전체 밸브 어셈블리를 교체하지 않고도 씰 및 기타 서비스 가능한 부품을 검사하거나 교체할 수 있습니다.

3. 볼 및 시트 씰링

볼이 시트에 대해 회전하여 유로를 열거나 닫습니다. 밸브는 선택한 시트와 밀봉 재료가 서비스 조건에 적합한 경우 양방향 흐름 방향을 차단합니다. 흐름 통로는 또한 완전히 열렸을 때 제한적인 방해를 받으며 유체가 밸브를 통과할 수 있도록 합니다.

4. 스테인레스 스틸 구조

스테인레스 스틸 구조는 호환 가능한 물, 오일, 가스 및 화학 매체와 관련된 응용 분야에 사용할 수 있습니다. 재료 선택은 유체 구성, 농도, 작동 온도, 압력 및 부식 조건을 고려해야 합니다.

상하이 소개

Shangtai는 중국 저장성 원저우에 본사를 두고 있으며 국내 및 수출 시장용 산업용 밸브를 제조합니다. 생산 활동에는 가공, 밸브 조립, 압력 테스트, 검사 및 제품 마킹이 포함됩니다.

품질 관리 시스템은 ISO 9001 인증을 받았으며 해당 제품에 대한 CE 문서가 제공됩니다. 검사에는 주문 요구 사항에 따라 입고 자재 검사, 공정 중 검사, 완성된 밸브 검사 및 선적 전 검사가 포함될 수 있습니다.

소켓 용접 볼 밸브의 경우 필요한 치수와 해당 표준에 따라 다양한 연결 구성을 제공할 수 있습니다. 유형 A 및 유형 B 소켓 용접 구성은 생산 전에 확인된 연결 치수와 함께 특정 요구 사항에 사용할 수 있습니다.

FAQ

1. 소켓 용접 연결과 나사 연결의 차이점은 무엇입니까?

소켓 용접 연결은 밸브와 파이프 사이의 용접 조인트를 사용하는 반면, 스레드 연결은 일치하는 파이프 스레드를 사용합니다. 소켓 용접 끝단은 영구 용접 연결이 필요한 소구경 배관에 일반적으로 지정됩니다. 적절한 연결은 배관 표준, 압력, 온도 및 설치 요구 사항에 따라 달라집니다.
