3PC 볼 밸브
3피스 완전 캡슐형 맞대기 용접 위생 볼 밸브

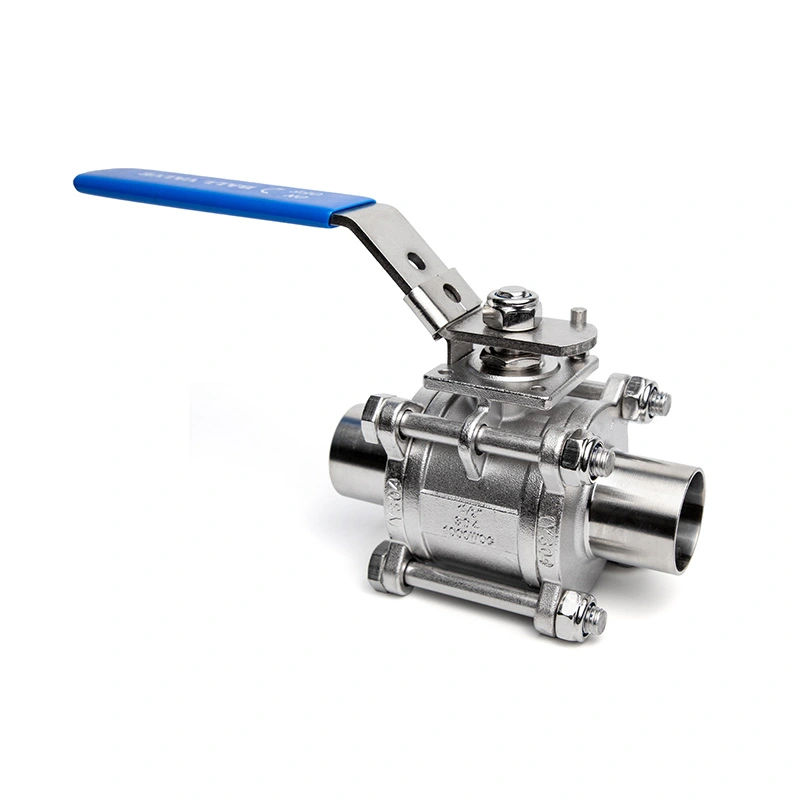

Shangtai 3피스 완전 캡슐형 맞대기 용접 위생 볼 밸브는 맞대기 용접 끝 부분이 약 Ra 0.15μm로 마감된 304/316 스테인리스 스틸로 제공됩니다. 완전히 캡슐화된 씰과 부드러운 내부 흐름 경로는 제품 잔류물을 줄이고 CIP/SIP 세척을 지원하도록 설계되었습니다. 적용 가능한 구성에 대해 ISO 9001 및 CE 문서가 제공되므로 밸브가 위생적인 유체 처리 시스템에 적합합니다.
이 3피스 완전 캡슐형 맞대기 용접 위생 볼 밸브는 위생 배관 시스템에 영구적으로 연결하기 위해 맞대기 용접 끝부분을 사용합니다. 용접 끝부분의 내부 및 외부 표면은 약 Ra 0.15μm의 표면 거칠기로 가공되어 매끄러운 용접 표면을 제공하고 접합부 주변에 잔류물이 쌓일 수 있는 영역을 줄입니다.

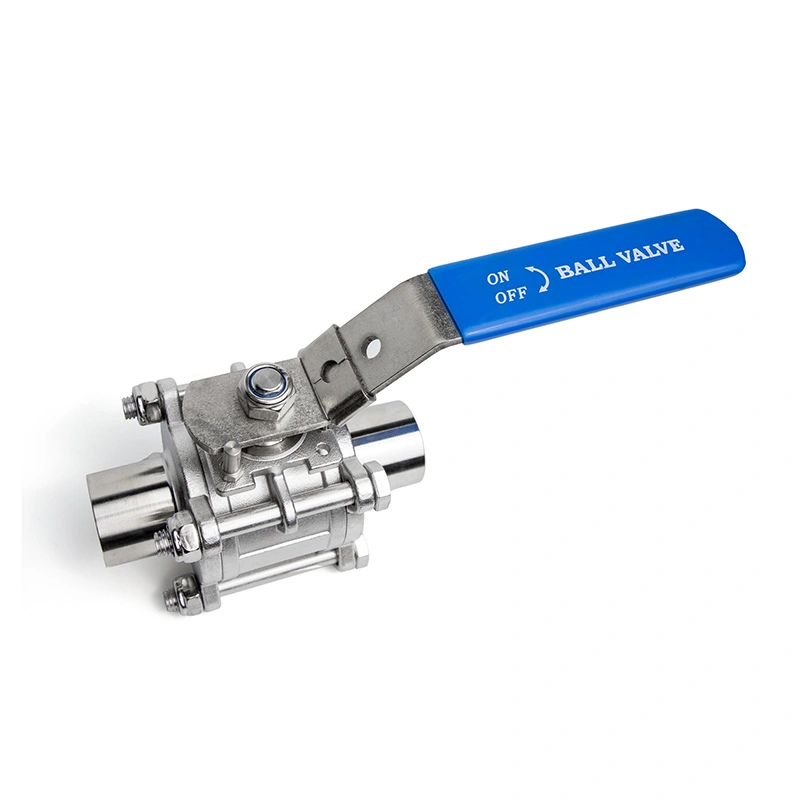

밸브는 노출된 틈과 제품 유지를 제한하기 위해 매끄러운 보호 구조 내에 탄성 밀봉 요소를 포함하는 완전히 캡슐화된 밀봉을 사용합니다. 304 또는 316 스테인리스강으로 제공되며 위생 처리 및 CIP/SIP 세척을 위해 광택 처리된 내부 유로가 제공될 수 있습니다. 3피스 구조 덕분에 밸브가 분리되고 감압된 후 검사 및 교체를 위해 내부 밀봉 구성 요소에 접근할 수 있습니다.
주요 치수
| 크기 | 1/4"- 6" |
| 압력 등급 | CL150 |
| 위생적인 용접 끝 | EN10357(DIN11850) / ISO1127 |
| 최대 압력 | 285PSI |
| 설계 및 제조 표준 | ASME B16.34 |
| 테스트 및 검사 | API598 |
| 압력-온도 등급 | ASME B16.34 |
| 온도 범위 | -25℃~150℃ |
| 본체 재질 | ASTM A351 CF8M(316) |
| 볼 재질 | ASTM A182 F316 |
| 줄기 재료 | ASTM A182 F316 |
| 시트 재질 | RPTFE(PTFE+15%fv) |
| 옵션 | 요청 시 다른 자료도 제공 가능합니다. |

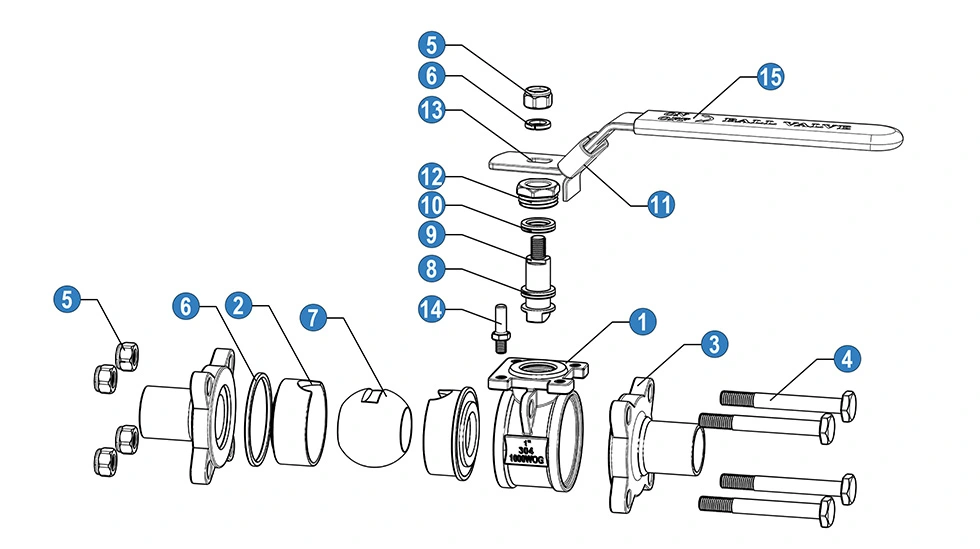

| 아니요 | 이름 | 재료(*N/B) | |
| 1 | 몸 | SS 316 | SS 304 |
| 2 | 볼 시트 | PTFE | PTFE |
| 3 | 캡 | SS 316 | SS 304 |
| 4 | 볼트 | SS 304 | SS 304 |
| 5 | 너트 | SS 304 | SS 304 |
| 6 | 스프링 와셔 | SS 304 | SS 304 |
| 7 | 공 | SS 316 | SS 304 |
| 8 | 마찰링 | PTFE | PTFE |
| 9 | 줄기 | SS 316 | SS 304 |
| 10 | 스템 패킹 | PTFE | PTFE |
| 11 | 잠금장치 | SS 304 | SS 304 |
| 12 | 선 | SS 316 | SS 304 |
| 13 | 핸들 | 봄 여름 시즌 | 봄 여름 시즌 |
| 14 | 정지핀 | SS 201 | SS 201 |
| 15 | 핸들 슬리브 | PVC | PVC |
· N: ANSl B 2.1 NPT에 따른 나사 끝
· B: BS21 BSP에 따른 나사 끝

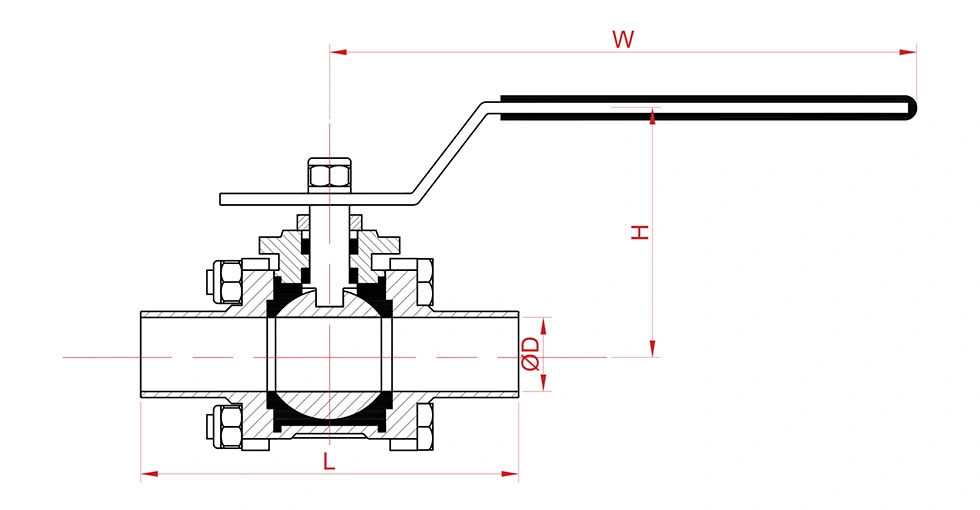

일반 치수
| 크기 | 치수(mm) | 무게(kg) | |||
| D | W | H | 엘(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
Kv 값
Kv(m3/h) = 1b의 압력 강하를 발생시키는 물의 유량(시간당 입방미터) 밸브를 가로지르는 막대.
| 크기 | 치수(mm) | 무게(kg) | |||
| D | W | H | 엘(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
제품 장점
1. 정밀 회전형 맞대기 용접 끝부분
용접 끝단의 내부 및 외부 표면 모두 Ra ≒ 0.15μm로 정밀 가공되어 높은 동축성과 현장 위생 파이프라인과 꼭 맞아 안정적인 용접 품질을 보장하고 숨겨진 위생 위험을 제거합니다. 연결 조인트에서.
2. 완전 캡슐형 밀봉 구조
완전히 캡슐화된 씰 디자인은 탄성 씰링 코어를 완전히 감싸 노출된 엘라스토머 틈을 제거하고 유체 보유 영역. 배지 축적과 미생물 성장을 효과적으로 방지하여 장기간 유지합니다. 위생적인 성능과 청소 절차의 단순화.
3. 프리미엄 위생 등급 스테인레스 스틸
304 및 316 스테인리스강 옵션으로 제공되는 이 밸브는 탁월한 내식성과 기계적 성능을 제공합니다. 힘. 거울로 연마된 내부 흐름 경로는 최소한의 저항으로 원활한 유체 전달을 보장합니다. 위생적인 산업용 배관 요구 사항을 준수합니다.
4. 3PC 분할 구조로 유지보수 용이
3부분 분할 본체를 사용하면 절단하지 않고 파이프라인에서 직접 완전 분해 및 씰 교체가 가능합니다. 전체 라인을 통합하여 시스템 가동 중지 시간을 크게 줄이고 일일 운영 및 유지 관리 비용을 절감합니다.
FAQ
1. 이 위생 볼 밸브에는 어떤 인증이 있습니까?
당사의 생산 시스템은 ISO 9001 인증을 받았으며 해당 위생 볼 밸브 구성에 대한 CE 문서가 제공됩니다. 사용 가능한 인증 및 문서는 특정 제품 및 주문 요구 사항에 따라 확인할 수 있습니다.
2. 이 밸브에는 어떤 본체 재질을 사용할 수 있습니까?
표준 본체 재질 옵션은 304 스테인리스강과 316 스테인리스강입니다. 작동 매체, 온도 및 부식 조건에 따라 적절한 등급을 선택할 수 있습니다.
3. 맞대기 용접 끝부분의 가공 정확도는 어떻습니까?
맞대기 용접 끝의 내부 및 외부 표면은 약 Ra 0.15μm의 표면 거칠기로 가공됩니다. 이는 매끄러운 용접 표면을 제공하고 호환 가능한 위생 배관과의 적절한 연결을 지원합니다.
4. 3피스 완전 캡슐형 맞대기 용접 위생 볼 밸브의 주요 특징은 무엇입니까?
밸브는 맞대기 용접 끝부분, 완전히 캡슐화된 씰 및 304 또는 316 스테인리스강 구조를 결합합니다. 매끄러운 내부 구성은 CIP 또는 SIP 세척이 필요한 위생 처리 시스템에 적합합니다.
5. 현장 검사를 위해 공장을 방문할 수 있나요?
예. 공장은 중국 저장성 원저우에 위치해 있으며, 원저우 공항에서 차로 약 10분 거리에 있습니다. 공장 방문은 사전 예약이 가능하며, 방문 일정에 따라 접수 지원도 제공됩니다.
문의 보내기
연락처 정보
-
주소
JINHAI 3RD ROAD, YONGXING SUB-DISTRICT, LONGWAN 지구, 원저우시, 절강성, 중국
-
-
제품 사양, 작업 조건, 연결 표준, 압력 요구 사항 또는 도면에 대해서는 당사 팀에 문의하세요. 우리는 귀하의 프로젝트 요구 사항에 따라 밸브 권장 사항, 사용자 정의 옵션, 가격 및 기술 지원을 제공합니다.
