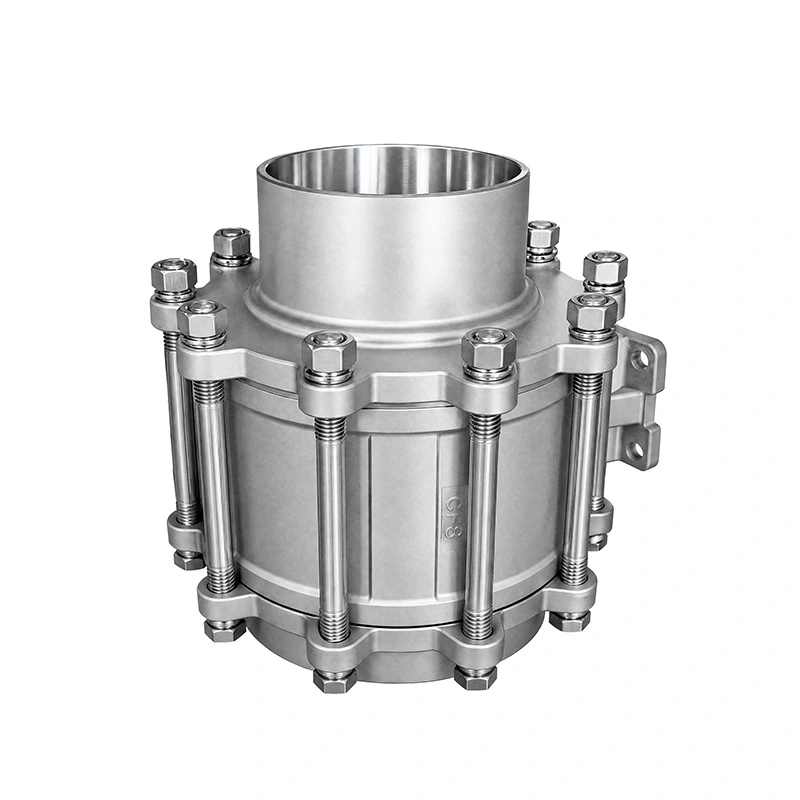

3PC 맞대기 용접 끝 스테인레스 스틸 볼 밸브 확장 스템

Shangtai 3PC 맞대기 용접 끝 스테인레스 스틸 볼 밸브 확장 스템은 맞대기 용접 끝과 절연 파이프라인 및 밸브 접근이 제한된 기타 응용 분야를 위한 확장 스템을 갖추고 있습니다. 스테인레스 스틸 구조는 산업용 유체 제어를 지원하는 반면, ISO 5211 장착 패드를 사용하면 공압 또는 전기 액추에이터 설치가 가능합니다. 해당 구성에 대해 ISO 9001 및 CE 문서가 제공됩니다.

문의 보내기

제품 설명

3PC 맞대기 용접 끝 스테인레스 스틸 볼 밸브 확장 스템은 영구 파이프라인 연결을 위한 맞대기 용접 끝과 밸브 작동 지점을 파이프에서 멀리 배치해야 하는 응용 분야를 위한 확장 스템을 특징으로 합니다. 3피스 본체를 사용하면 유지 관리를 위해 내부 구성 요소에 접근할 수 있으며 ISO 5211 장착 패드를 사용하면 공압 또는 전기 액추에이터를 직접 설치할 수 있습니다.

주요 치수

크기	1/4" - 8"
압력 등급	CL150
맞대기 용접 끝	ASME B16.25
최대 압력	285PSI
설계 및 제조 표준	ASME B16.34
테스트 및 검사	API598
압력-온도 등급	ASME B16.34
온도 범위	-25℃~150℃
본체 재질	ASTM A351 CF8M(316)
볼 재질	ASTM A182 F316
줄기 재료	ASTM A182 F316
시트 재질	RPTFE(PTFE+15%fv)
옵션	요청 시 다른 자료도 제공 가능합니다.

제품특징

1. 맞대기 용접 파이프라인 연결

밸브는 ASME B16.25에 따라 제조된 맞대기 용접 끝단을 사용합니다. 밸브를 파이프라인에 직접 용접하면 나사산 또는 플랜지형 조인트 없이 고정 연결이 제공되므로 이 구성은 영구 산업용 배관 설치에 적합합니다.

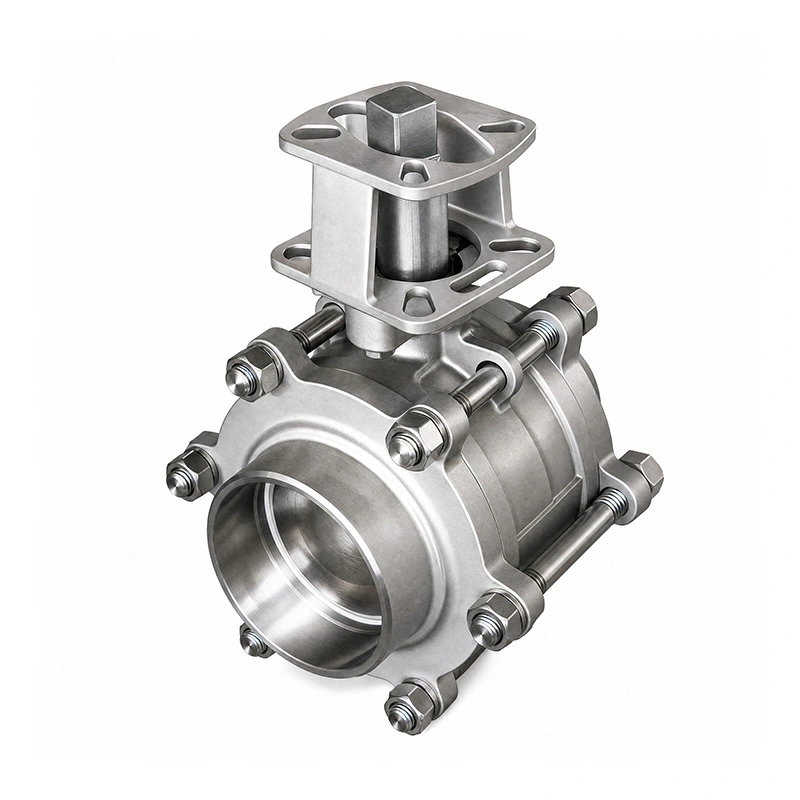

2. 확장된 스템 구성

확장된 스템은 핸들 또는 액추에이터와 파이프라인 사이에 추가 작동 간격을 제공합니다. 단열재, 파이프 배열 또는 설치 조건이 표준 밸브 스템에 대한 접근을 제한하는 경우 유용합니다.

3. 유지보수용 3피스 바디

3피스 구조로 인해 검사 또는 교체가 필요할 때 내부 밸브 구성 요소에 접근할 수 있습니다. 전체 밸브 어셈블리를 교체하지 않고도 시트 및 씰링 구성 요소를 수리할 수 있습니다.

4. 스테인레스 스틸 밸브 구조

3PC 맞대기 용접 끝단 스테인레스 스틸 볼 밸브 확장 스템은 본체에 ASTM A351 CF8M(316)을 사용하고 볼과 스템에 ASTM A182 F316을 사용합니다. RPTFE 시트는 -25℃ ~ 150℃의 온도 범위에 대해 지정되었습니다.

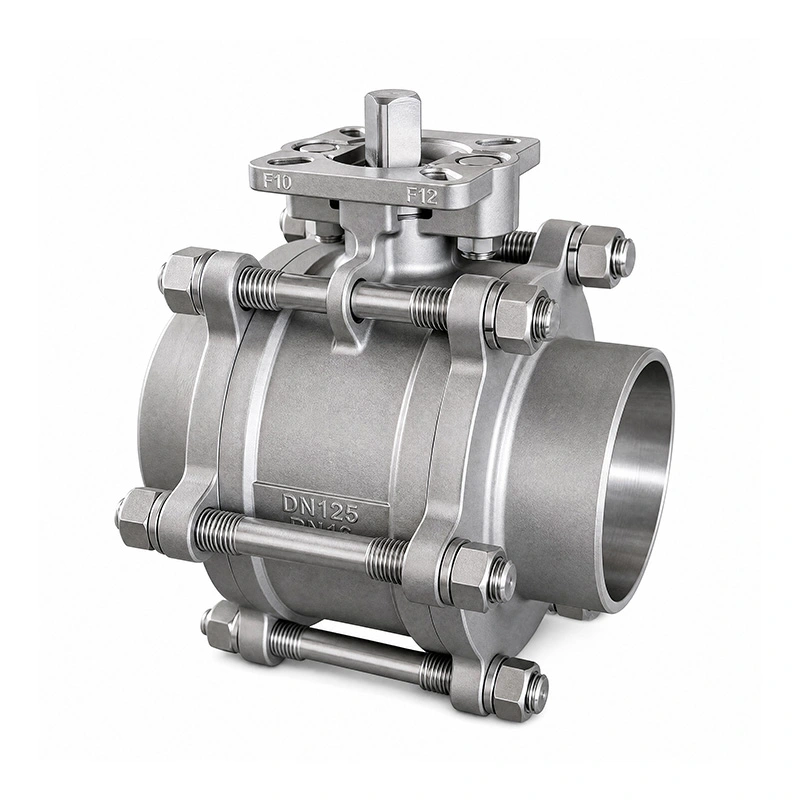

액추에이터 장착

밸브에는 액추에이터 직접 설치를 위한 ISO 5211 장착 패드가 장착되어 있습니다. 공압식 또는 전기식 액추에이터는 밸브 크기, 작동 토크 및 제어 요구 사항에 따라 선택할 수 있습니다. 호환성을 보장하기 위해 주문하기 전에 액추에이터 장착 인터페이스를 점검해야 합니다.

표준 및 검사

설계 및 제조는 ASME B16.34를 따르며 끝 부분은 ASME B16.25를 기반으로 맞대기 용접되었습니다. 밸브 테스트 및 검사는 API 598에 따라 수행됩니다. 압력 온도 등급도 ASME B16.34를 참조합니다.

생산 검사에는 재료 검증, 압력 테스트, 밀봉 검사 및 완성된 밸브 점검이 포함됩니다. 밸브 구성 및 주문 요구 사항에 따라 재료 테스트 보고서 및 해당 제품 문서가 제공될 수 있습니다.

응용

3PC 맞대기 용접 끝단 스테인레스 스틸 볼 밸브 확장 스템은 영구 용접 연결 및 접근 가능한 밸브 작동이 필요한 산업용 배관 시스템용으로 설계되었습니다. 일반적인 응용 분야에는 화학 처리, 석유화학 시스템, 제약 장비, 식품 및 음료 처리, 발전 및 수처리가 포함됩니다.

선정 전 배관 매체, 압력, 온도, 배관 사이즈, 용접 사양, 설치 가능 공간 등을 확인하세요. 밸브 재질과 시트 구성도 서비스 매체와의 호환성을 확인해야 합니다.
