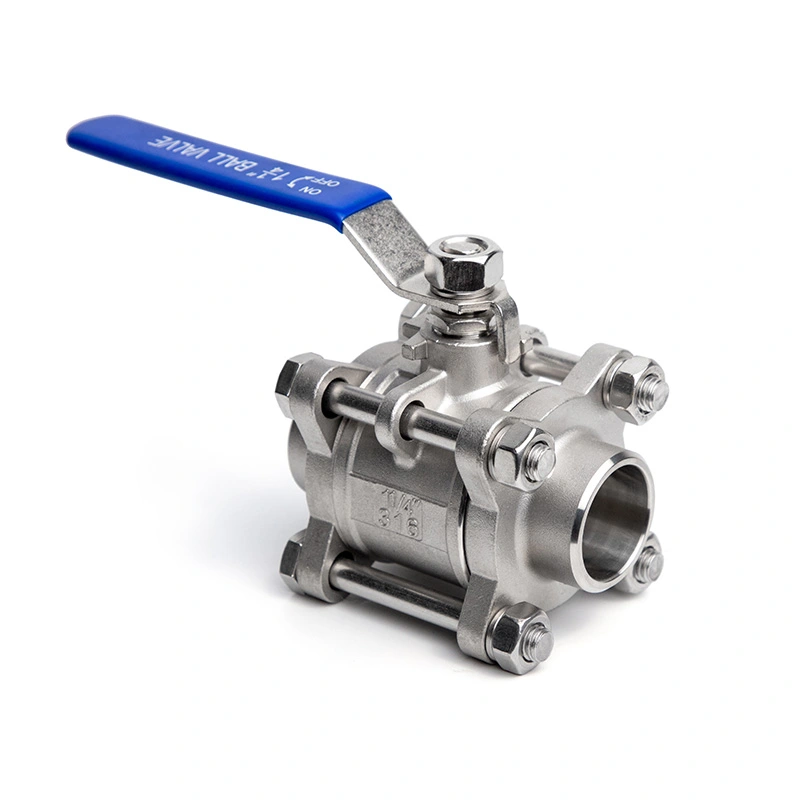

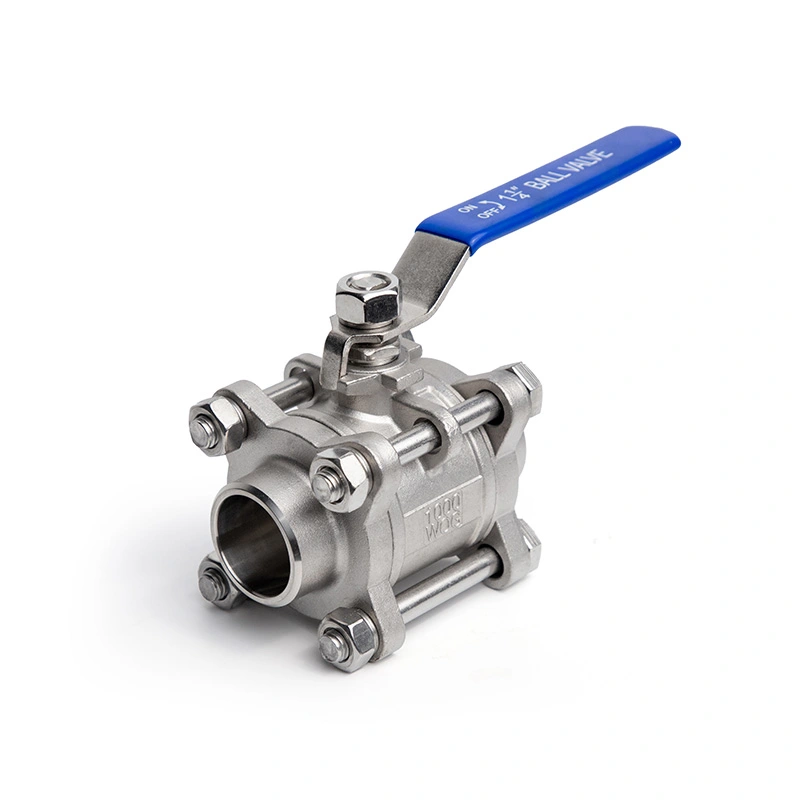

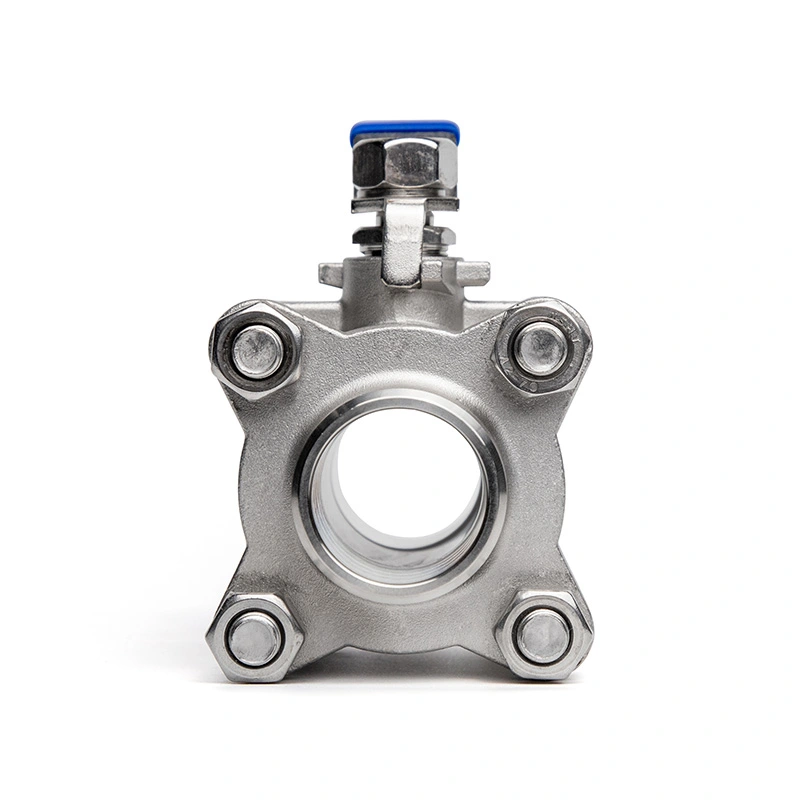

3PC 맞대기 용접 끝 스테인레스 스틸 볼 밸브

Shangtai 3PC 맞대기 용접 끝 스테인레스 스틸 볼 밸브는 고압 산업용 배관을 위한 견고한 3피스 구조와 누출 방지 맞대기 용접 끝이 특징입니다. 내식성이 뛰어난 프리미엄 스테인레스 스틸로 제작되어 인라인 유지보수가 편리합니다. 엄격한 QC 및 수출 등급 포장을 갖춘 직접 공장으로서 당사는 다양한 응용 분야에 대해 신뢰할 수 있는 유체 제어 솔루션을 제공합니다.

문의 보내기

제품 설명

3PC 맞대기 용접 끝 스테인레스 스틸 볼 밸브는 영구 파이프라인 연결을 위한 맞대기 용접 끝이 있는 3피스 스테인레스 스틸 본체가 특징입니다. 3피스 구조 덕분에 파이프라인이 분리되고 감압된 후 검사 및 씰 교체를 위해 내부 구성 요소에 접근할 수 있습니다. 씰링 재료는 작동 매체, 압력 및 온도에 따라 선택할 수 있습니다. 이는 석유화학, 석유 및 가스, 수처리, 열 에너지 배관 시스템에 사용됩니다.

주요 치수

크기	1/4" - 6"
압력 등급	CL150
맞대기 용접 끝	ASME B16.25
최대 압력	285PSI
설계 및 제조 표준	ASME B16.34
테스트 및 검사	API598
압력-온도 등급	ASME B16.34
온도 범위	-25℃~150℃
본체 재질	ASTM A351 CF8M(316)
볼 재질	ASTM A182 F316
줄기 재료	ASTM A182 F316
시트 재질	RPTFE(PTFE+15%fv)
옵션	요청 시 다른 자료도 제공 가능합니다.

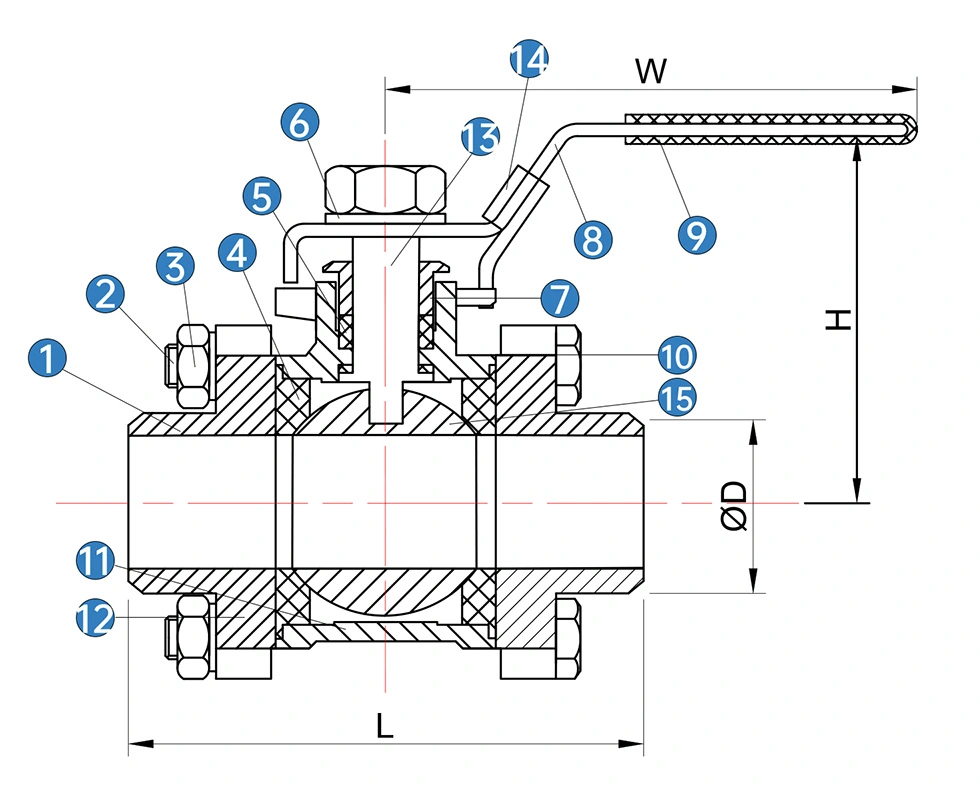

3PC Butt-welded Ends Stainless Steel Ball Valve

아니요	이름	*소재(N/B)**	*소재(N/B)**
1	캡	SS 316	SS 304
2	볼트	SS 304	SS 304
3	너트	SS 304	SS 304
4	볼 시트	PTFE	PTFE
5	스템 패킹	PTFE	PTFE
6	스프링 와셔	SS 304	SS 304
7	선	SS 316	SS 304
8	핸들	봄 여름 시즌	봄 여름 시즌
9	핸들 슬리브	PVC	PVC
10	볼트	SS 304	SS 304
11	몸	SS 316	SS 304
12	스프링 와셔	SS 304	SS 304
13	줄기	SS316	SS 304
14	핸들 래치	SS304	SS 304
15	공	SS316	SS 304

* N: ANSI B 2.1 NPT에 따른 나사 끝
* B: 나사산은 BS21 BSP에 따라 끝납니다.

크기	D	L	H	W
1/4	12.7	60.7	41.5	93
1/2	19	64.5	46.5	102
3/4	25.4	75	54.5	114
1	29	90	60.5	124.5
11/4	38	96.5	77.5	144.5
11/2	45	111.5	79.5	164
2	50.8	136	88.5	173
2	63.5	136	88.5	173
21/2	76.2	166.5	117	232
3	88.9	199	125	247
4	101.6	260	158	328
4	101.6	260	158	328
5	125	/	/	/
5	135	/	/	/

품질검사

1. 원료검증

스테인레스 스틸 원료에 대해 화학 성분 및 기계적 특성 테스트를 수행하여 보장합니다. 표준을 준수하는 내식성 및 내압력.

2. 용접 끝단 치수 검사

용접 끝 벽 두께, 베벨 치수, 동축도 및 전체 공차를 엄격하게 검사하여 보장합니다. 현장 파이프라인과 정확하고 안정적인 용접 매칭.

3. 수압 및 밀봉 테스트

각 밸브는 정격 압력 하에서 쉘 수압 테스트와 시트 밀봉 테스트를 거쳐 내압성을 검증합니다. 누출 없는 성능으로 잠재적인 숨겨진 위험을 제거합니다.

4. 완제품 최종검사

결함 없는 배송을 보장하기 위해 포장하기 전에 외관, 청결도 및 조립 무결성을 전면적으로 검사합니다. 모든 밸브.

포장

모든 3PC 맞대기 용접 끝 스테인레스 스틸 볼 밸브는 안전한 장거리 국제화를 위해 표준화된 수출 이중층 포장을 채택합니다. 교통. 각 밸브는 충격 방지 패딩이 있는 두꺼운 골판지 상자에 개별적으로 포장되어 있습니다. 긁힘 및 충돌 손상. 외부 배송 패키지는 압축력이 뛰어난 견고한 합판 케이스를 사용합니다. 낙하 및 습기 저항성, 해상 및 육로 화물에 완벽하게 적응하여 온전한 글로벌 배송이 가능합니다.
