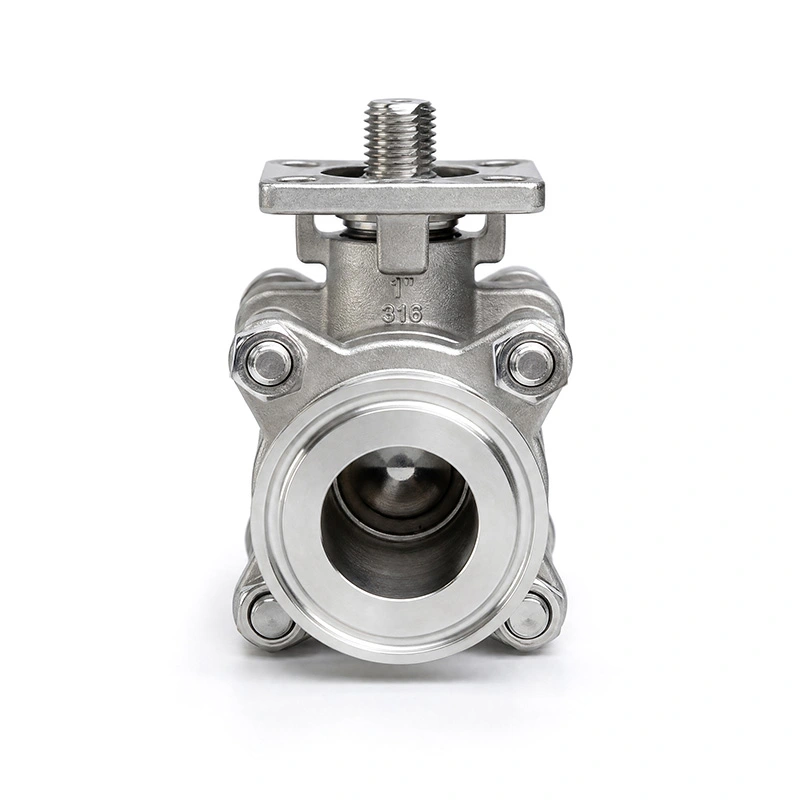

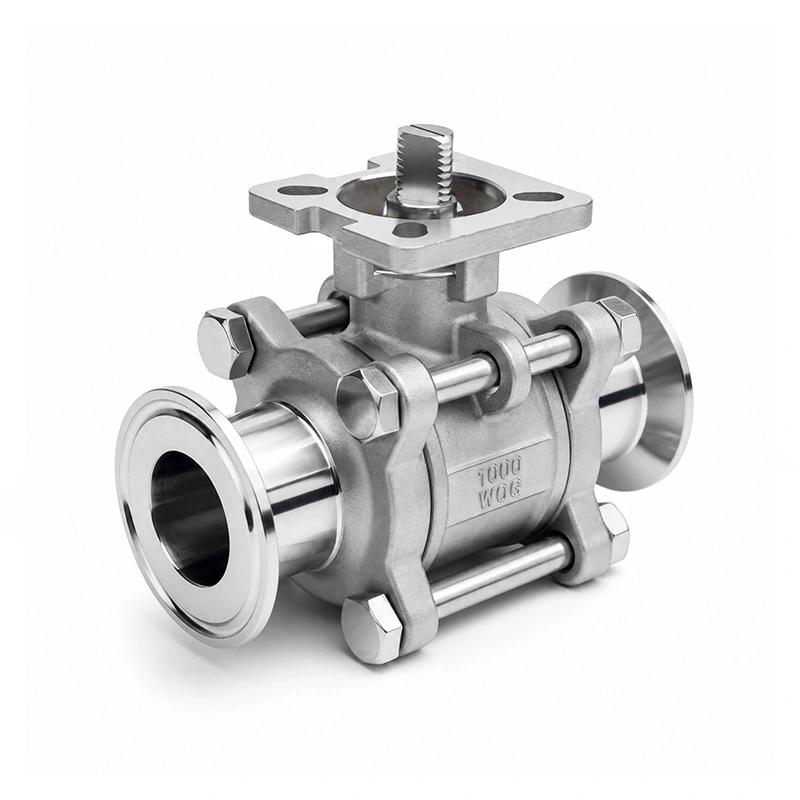

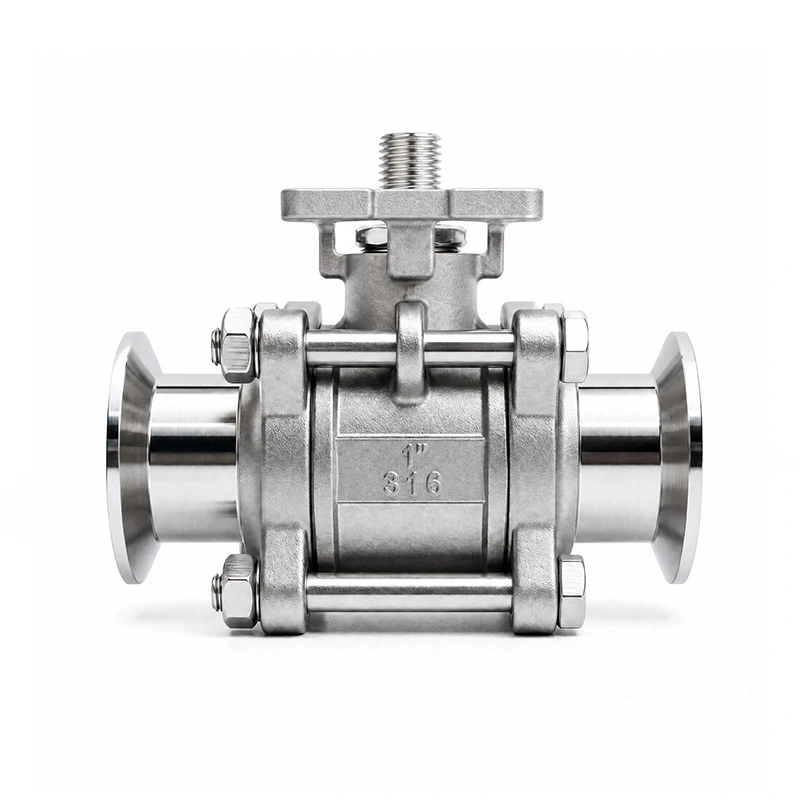

ISO 5211 장착 패드가 포함된 3PC 완전 캡슐형 트라이 클램프 볼 밸브

ISO 5211 장착 패드가 포함된 Shangtai 3PC 완전 캡슐형 트라이 클램프 볼 밸브는 3피스 완전 캡슐형 본체, 트라이 클램프 연결 및 공압 또는 전기 액추에이터 설치를 위한 ISO 5211 장착 패드를 갖추고 있습니다. 밸브는 중국 원저우에서 제조되었으며 다양한 유체 제어 요구 사항에 맞게 스테인리스강 구조와 구성을 사용할 수 있습니다. 해당 밸브 구성에 대해 CE 및 ISO 9001 문서가 제공될 수 있습니다.

문의 보내기

제품 설명

ISO 5211 장착 패드가 포함된 3PC 완전 캡슐형 트라이 클램프 볼 밸브는 위생 및 공정 배관 시스템용 트라이 클램프 연결부가 있는 3피스 밸브 본체를 사용합니다. 3피스 구조를 통해 파이프라인이 분리된 후 내부 구성 요소에 접근할 수 있으며, ISO 5211 장착 패드는 공압 또는 전기 액추에이터 설치를 위한 표준화된 인터페이스를 제공합니다. 이 구성은 위생 연결 및 자동화된 밸브 작동이 필요한 유체 제어 시스템에 적합합니다.

주요 치수

크기	1/4"- 6"
압력 등급	CL150
위생적인 용접 끝	EN 10357(DIN11850), ISO 1127
최대 압력	285PSI
설계 및 제조 표준	ASME B16.34
테스트 및 검사	API598
압력-온도 등급	ASME B16.34
온도 범위	-25℃~150℃
본체 재질	ASTM A351 CF8M(316)
볼 재질	ASTM A182 F316
줄기 재료	ASTM A182 F316
시트 재질	RPTFE(PTFE+15%fv)
옵션	요청 시 다른 자료도 제공 가능합니다.

주요 디자인 특징

3피스 밸브 구조

3피스 본체는 중앙 밸브 섹션과 두 개의 끝 섹션으로 구성됩니다. 파이프라인이 적절하게 격리되고 밸브의 압력이 낮아지면 본체를 열어 내부 구성 요소를 검사하거나 교체할 수 있습니다. 이 구조는 시트, 씰 또는 기타 내부 부품의 정기적인 유지 관리가 필요한 응용 분야에 유용합니다.

트라이클램프 연결

트라이 클램프 연결은 나사형 또는 플랜지형 조인트 대신 클램프 및 개스킷 배열을 사용합니다. 이 연결 방법을 사용하면 밸브를 파이프라인에 직접 용접하지 않고도 밸브를 설치하거나 제거할 수 있습니다. 해당 가스켓 재질과 연결 치수는 공정 매체, 온도 및 배관 사양에 따라 선택해야 합니다.

ISO 5211 액추에이터 장착

ISO 5211 장착 패드가 포함된 3PC 완전 캡슐형 트라이 클램프 볼 밸브는 밸브에 ISO 5211 액추에이터 장착 인터페이스를 사용하여 설계되었습니다. 이를 통해 별도의 기존 장착 장치에 의존하지 않고 호환 가능한 공압식 또는 전기식 액추에이터를 밸브에 직접 장착할 수 있습니다. 액추에이터 선택은 밸브 크기, 작동 토크 및 시스템 제어 요구 사항과 일치해야 합니다.

316 스테인리스강 습식 부품

몸체는 ASTM A351 CF8M(316)으로 지정되고, 볼과 스템은 ASTM A182 F316으로 지정됩니다. 이러한 스테인리스강 소재는 소재 호환성과 내식성이 중요한 고려 사항인 다양한 산업용 유체 응용 분야에 적합합니다. RPTFE 시트는 PTFE와 15% 충전재를 결합하며 선택하기 전에 실제 매체 및 작동 온도와 비교하여 평가해야 합니다.

응용

ISO 5211 마운팅 패드가 포함된 3PC 완전 캡슐형 트라이 클램프 볼 밸브는 소형 차단 밸브, 위생 스타일 연결 및 자동 작동 옵션이 필요한 배관 시스템에 사용할 수 있습니다. 일반적인 적용 분야는 다음과 같습니다.

일반 액체 처리

화학 유체 취급

수처리 시설

경공업 제조업

자동화된 배관 시스템

설치 및 운영

트라이 클램프 설치

설치하기 전에 밸브 크기, 연결 치수, 개스킷 재질 및 압력 온도 요구 사항이 파이프라인 사양과 일치하는지 확인하십시오. 짝을 이루는 Tri-clamp 연결부 사이에 밸브를 배치하고 적절한 개스킷을 설치한 후 클램프로 조인트를 고정합니다. 시스템에 압력을 가하기 전에 연결이 올바른지 확인해야 합니다.

액추에이터 설치

ISO 5211 장착 패드는 호환 가능한 공압 또는 전기 액추에이터를 위한 인터페이스를 제공합니다. 설치하기 전에 액추에이터 장착 패턴, 샤프트 치수 및 필요한 작동 토크를 확인하십시오. 액추에이터는 밸브 및 액추에이터 제조업체의 지침에 따라 설치 및 조정되어야 합니다.

유지

유지보수 전에 밸브를 파이프라인에서 분리하고 모든 잔압을 해제하십시오. 3피스 구조로 인해 밸브 본체를 열어 볼, 시트, 스템 및 밀봉 구성 요소를 검사할 수 있습니다. 마모된 구성품을 적절한 부품으로 교체하고 서비스를 받기 전에 밸브의 밀봉 및 작동 상태를 확인하십시오.

선택 고려사항

새로운 배관 시스템에 이 밸브를 선택할 때는 작동 매체, 압력, 온도, 파이프 크기, 연결 치수 및 필요한 작동 방법을 고려하십시오. 밸브 시트와 밀봉재가 공정 유체와의 호환성을 확인해야 합니다. 자동화된 애플리케이션의 경우 밸브 작동 토크 및 시스템 제어 요구 사항에 따라 액추에이터를 선택해야 합니다.

FAQ

Q1: ISO 5211 장착 패드가 포함된 3PC 완전 캡슐형 트라이 클램프 볼 밸브는 무엇에 사용됩니까?

ISO 5211 장착 패드가 포함된 3PC 완전 캡슐형 트라이 클램프 볼 밸브는 3피스 밸브 본체, 트라이 클램프 연결 및 액추에이터 장착 인터페이스가 필요한 배관 시스템의 유체 제어 온/오프에 사용됩니다. 수동 작동을 위해 구성하거나 자동 제어를 위해 적합한 공압 또는 전기 액추에이터와 결합할 수 있습니다.
