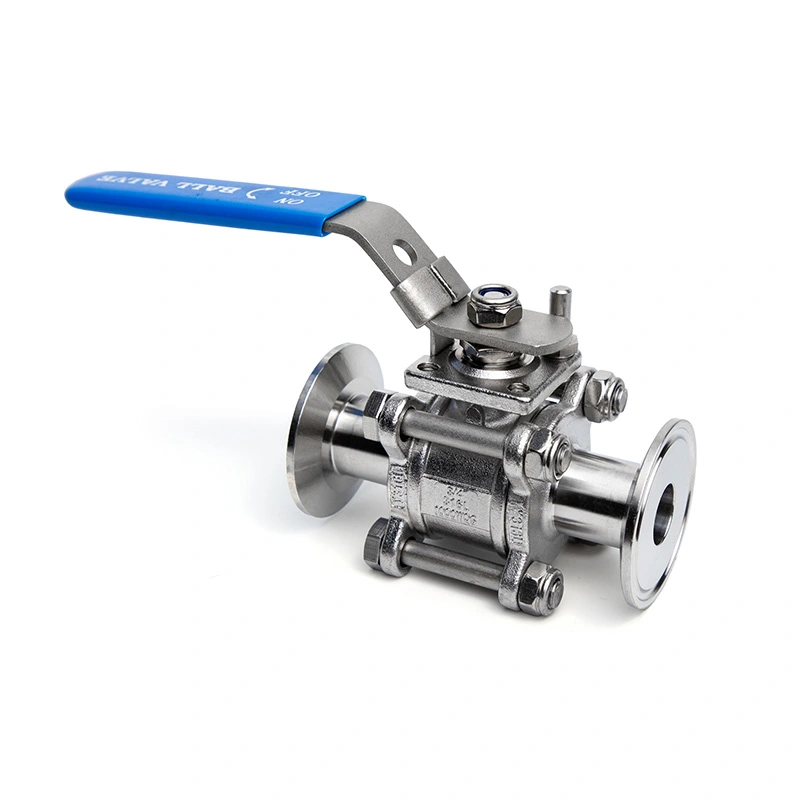

3PC 완전 캡슐형 트라이 클램프 위생 볼 밸브

Shangtai 3PC 완전 캡슐형 트라이 클램프 위생 볼 밸브는 위생적인 산업용 유체 제어를 위해 304/316 스테인레스 스틸로 제작되었습니다. 완전히 캡슐화된 씰과 데드존이 없는 유동 경로를 특징으로 하는 이 제품은 CIP/SIP 세척을 지원합니다. ISO9001 및 CE 인증을 받은 원천공장으로 엄격한 품질관리로 믿을 수 있는 위생밸브를 납품하고 있습니다.

문의 보내기

제품 설명

3PC 완전 캡슐형 Tri-Clamp 위생 볼 밸브는 3피스 스테인리스 스틸 본체와 Tri-Clamp 연결부 및 완전 캡슐형 밀봉 구성 요소를 결합합니다. 밀폐된 씰 구조는 제품 잔여물이 쌓일 수 있는 노출 영역을 제한하는 데 도움이 되며 CIP 또는 SIP 청소 절차를 사용하는 위생 배관 시스템에 적합합니다.

304 또는 316 스테인리스강으로 제공되는 이 밸브는 응용 분야 요구 사항에 따라 내부 표면을 광택 처리하여 구성할 수 있습니다. 3피스 본체를 통해 파이프라인이 분리되고 감압된 후 검사 및 씰 교체를 위해 내부 구성 요소에 접근할 수 있습니다. 이는 식품, 음료, 제약 및 기타 위생적인 유체 처리 시스템에 사용됩니다.

주요 치수

크기	1/4"- 6"
압력 등급	CL150
위생적인 용접 끝	ISO2852 / DIN32676
최대 압력	285PSI
설계 및 제조 표준	ASME B16.34
테스트 및 검사	API598
압력-온도 등급	ASME B16.34
온도 범위	-25℃~150℃
본체 재질	ASTM A351 CF8M(316)
볼 재질	ASTM A182 F316
줄기 재료	ASTM A182 F316
시트 재질	RPTFE(PTFE+15%fv)
옵션	요청 시 다른 자료도 제공 가능합니다.

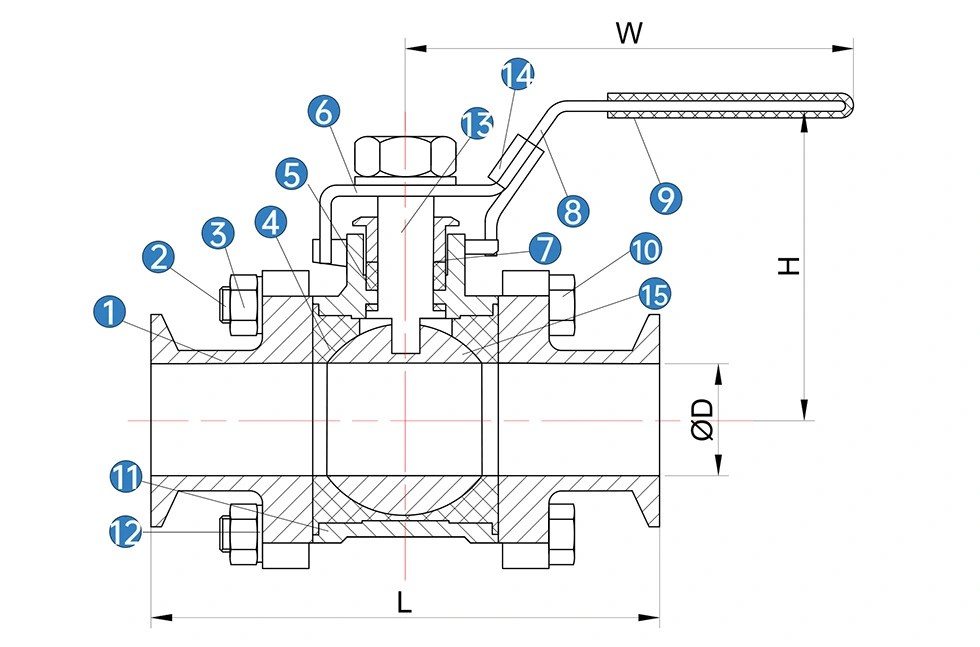

3PC Fully Encapsulated Tri-Clamp Sanitary Ball Valve

아니요	이름	*소재(N/B)**
1	캡	SS 316	SS 304
2	볼트	SS 304	SS 304
3	너트	SS 304	SS 304
4	볼 시트	PTFE	PTFE
5	스템 패킹	PTFE	PTFE
6	스프링 와셔	SS 304	SS 304
7	선	SS 316	SS 304
8	핸들	봄 여름 시즌	봄 여름 시즌
9	핸들 슬리브	PVC	PVC
10	볼트	SS 304	SS 304
11	몸	SS 316	SS 304
12	스프링 와셔	SS 304	SS 304
13	줄기	SS316	SS 304
14	핸들 래치	SS304	SS 304
15	공	SS316	SS 304

* N: ANSI B 2.1 NPT에 따른 나사 끝
* B: 나사산은 BS21 BSP에 따라 끝납니다.

위생 볼 밸브의 적용 범위

산업 부문 전반의 위생적인 유체 전달 시스템에 적합합니다.

바이오의약품 및 생명공학 프로세스 파이프라인

정밀화학 소재 납품라인

화장품 및 생활화학제품 생산 시스템

정제수 및 위생적인 수처리 시설

위생 등급 유체 제어가 필요한 기타 산업 시나리오

사용방법

설치:밸브의 삼중 클램프 끝을 파이프라인 플랜지에 맞춥니다. 위생 씰링을 삽입하십시오 사이에 개스킷을 끼우고 튼튼한 클램프를 사용하여 연결부를 단단히 잠급니다. 용접이 필요하지 않습니다.

유지:내부 청소를 위해 본체 볼트를 제거하고 클램프 연결부를 그대로 둡니다. 그대로 두고 중앙 본체를 바깥쪽으로 흔들어 즉시 접근할 수 있습니다.

회사 소개

Shangtai는 중국 절강성 원저우에 위치한 전문 3PC 완전 캡슐화 트라이 클램프 위생 볼 밸브 제조업체이자 직접 소스 공장입니다. 우리의 생산 시설은 원저우 공항에서 차로 불과 10분 거리에 있으며, 전 세계 고객의 방문을 따뜻하게 환영합니다. 우리 워크샵.

우리는 ISO9001 품질 경영 시스템 인증 및 CE 인증을 보유하고 있으며 전체를 완벽하게 통제합니다. 원자재 소싱부터 완제품 검사까지의 생산 체인입니다. 수년간의 업계 전문 지식을 바탕으로 우리는 다양한 고객 요구 사항을 충족하기 위해 고성능 위생 밸브와 유연한 맞춤형 솔루션을 제공합니다.
